Az egyszerű tekercslapító és vágógép egy gazdaságos kettő az egyben gép fémlemezek előfeldolgozására, egyszerű szerkezettel, alapvető funkciókkal és alacsony költséggel. Egyetlen, áramvonalas gyártósorba integrálja a tekercslapítást és a hosszra vágást, lehetővé téve a folyamatos feldolgozást a tekercstől a lapos lemezig. Kis léptékű, alacsony költségvetésű alkalmazásokhoz tervezték, és megfelel a "letekercselés, szintezés és hosszra vágás" alapvető követelményeinek.
Jiangyin Hailong Machinery Factory van Egyszerű tekercslapító és vágógép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Egyszerű tekercslapító és vágógép eladó.
Alapfunkciók:
Letekercselés (Unwinding): Támogatja és lassan letekercseli a tekercset, enyhítve a tekercsfeszültséget.
Szintezés (egyenesítés): A mechanikus görgők kiküszöbölik az olyan deformációkat, mint a hullámos élek, a vetemedés és a hajlás, visszaállítva a síkságot.
Nyírás (hosszúságra vágás): A folyamatosan adagolt (lelapított) fémszalagot előre beállított hosszúságú egyedi lapokra vágja.
A berendezés jellemzői:
Egyszerű felépítés: Nincsenek bonyolult automatizálási rendszerek, kompakt mechanikai kialakítás és kis helyigény (általában 5-10 méter hosszú).
A kézi működtetés domináns: a kézi tekercs betöltés, a paraméterek beállítása (például a szintezőhenger nyomása) és a lapgyűjtés a kezelői tapasztalaton alapul.
A funkcionalitás áramvonalas: Kizárólag a feltekercselésre és szintezésre összpontosít, hiányoznak az olyan fejlett funkciók, mint az automatikus szalagkorrekció, a feszítésszabályozás és a precíziós hasítás.
Alacsony költség: Az ár körülbelül 1/5-1/3-a egy teljesen automatikus szintezővonalnak (általában több tízezer RMB).
Alacsony energiafogyasztás: A motor teljesítménye viszonylag alacsony (általában 11 kW és 30 kW között van), így alkalmas kis műhelyek számára.
Tipikus szerkezet:

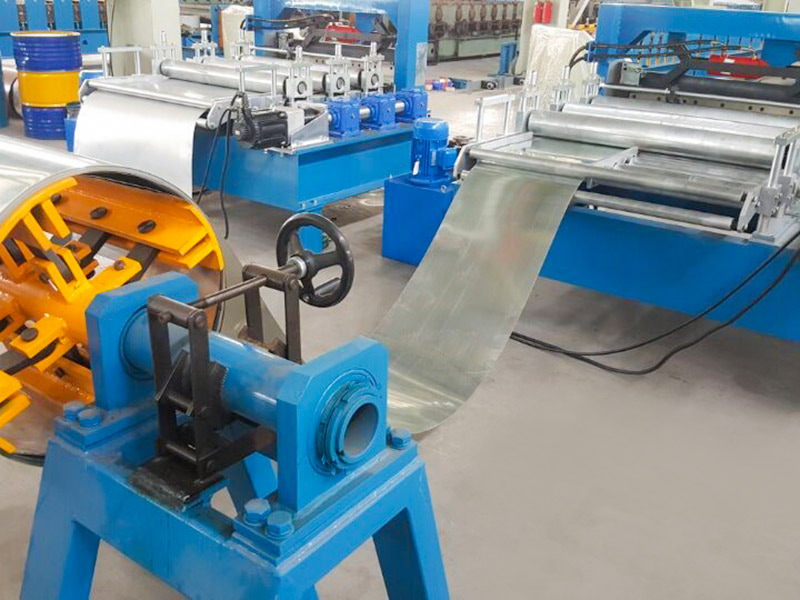

Letekercselő állvány: Egyszerű kúp alakú vagy konzolos szerkezet manuálisan bővülő és összehúzódó orsóval a tekercs rögzítésére.
Feeder Platform: Manuálisan vezeti a szalagfejet a szintezőgépbe.

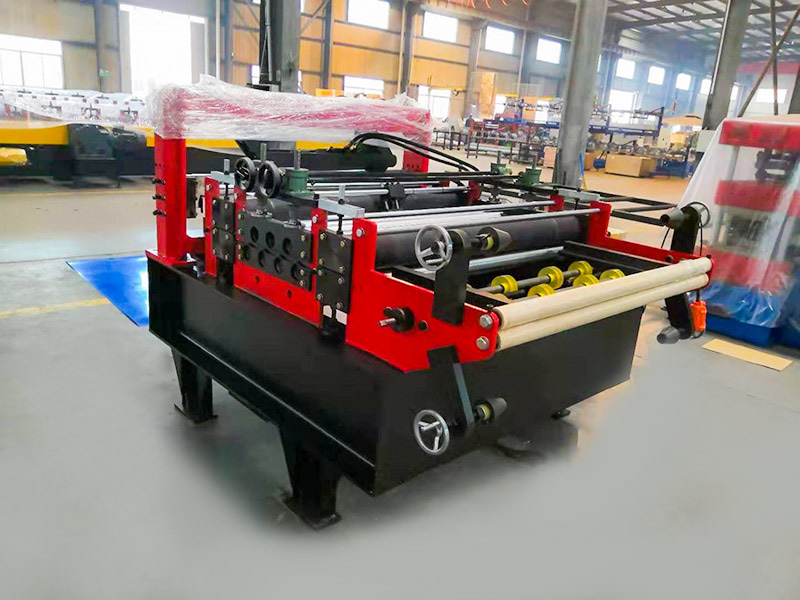

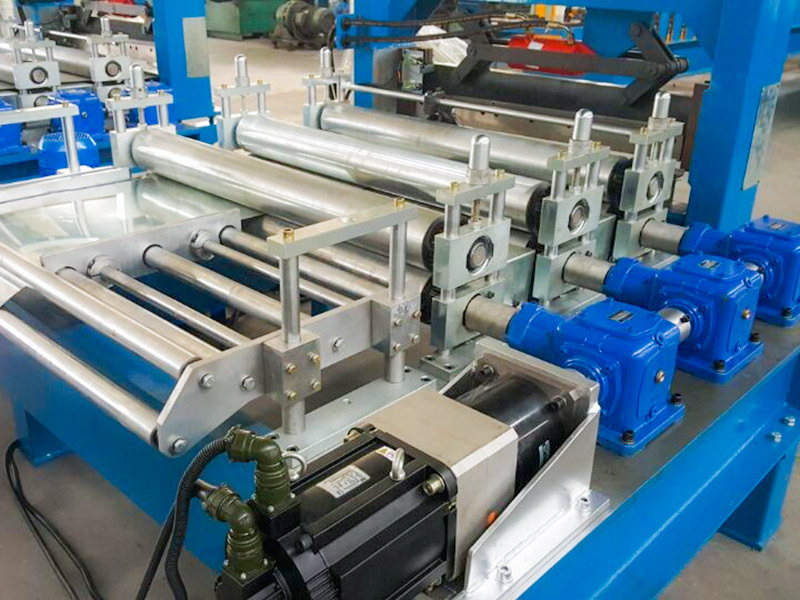

Szintező egység: Az 5-9 szintezőgörgőt (kevesebbet, mint a fejlett modelleknél) tartalmazó magegység görgőhajlítással korrigálja a deformációt.
Nyíró eszköz:
Hidraulikus olló: Alacsony költségű és egyszerű karbantartás, alkalmas ≤3 mm vastagságra (a fő választás).
Pneumatikus olló: Még megfizethetőbb, csak ≤1,5 mm-es fémlemezekhez alkalmas (hajlamos a deformációra).
Nyíró állvány: Fogadja a kiegyenlített lapokat kézi mozgatáshoz és egymásra rakáshoz.
| Teljesítményszükséglet | Feszültség | 380V/50Hz/3Ph (egyedi lehet) |
| Fő motor teljesítmény | 7,5 kW | |
| Vágó teljesítmény | 5,5 kW | |
| Gyártási sebesség | 10-15m/perc | |
| A szerkezet vastagsága | 18 mm | |
| Tengelyátmérő | 80 mm | |
| Hajtás | Gear | |
| H Acél | 400 mm | |
| Képernyő | HMI | |
| Vágás típusa | Hossz- és utóvágás | |
| Vezérlőrendszer | PLC Siemens | |
| Telepítési méret (a végső tervtől függ) | 3,6 m × 1,5 m × 1,2 m | |
| Teljes súly (kb.) | 3,0 T | |
