Acél tekercs vágási vonal

Fő összetevők (tipikus vágott vonali folyamat):

(1) Rakodóberendezés (Rakodóberendezés):

Hidraulikus letekercselő: Hordozza az acéltekercset, hidraulikusan kitágítja a tekercsmagot, és letekercselési feszültséget biztosít. It is the starting point of the entire line.

Tekercsbetöltő kocsi (opcionális): Segít a nehéz acéltekercsek letekercselőre való feltöltésében (általában 3 tonnánál nagyobb teherbírású szintezővezetékeknél használják).

(2) Material feeding and pre-treatment:

Nyomókar/nyomógörgő: Megnyomja a tekercs külső gyűrűjét, hogy megakadályozza a kilazulást és segíti a befűzést.

Egyengető gép/letekercselő adagoló (opcionális): A tekercs fejének kiegyenesítésére vagy hajlítására szolgál, hogy megkönnyítse a szintezőgépbe való zökkenőmentes bejutást (különösen vastag lemezek vagy nagy szilárdságú lemezek esetén).

Nyíró hegesztőgép (Opcionális, hossznyíró- és szintezősorhoz használható): Folyamatos gyártás során az előző tekercs végét összehegesztik a következő tekercs fejével.

(3) Szintező egység:

Többgörgős szintezőgép (egyengetőgép): Alapfelszerelés! Általában 9 görgőből, 11 görgőből, 13 görgőből, 15 görgőből, 17 görgőből, 21 görgőből stb. áll (többnyire páratlan számok), lépcsőzetes felső és alsó egyengető görgőkből.

Működési elv: Fokozatosan csökkenő görgőközök beállítása révén a lemez egy sor fordított hajlításon megy keresztül, csökkenő amplitúdókkal, hogy kiküszöbölje a belső feszültséget és az eredeti deformációt, és elérje a lapos állapotot.

Beállítás: A felső görgő nyomása egészben vagy függetlenül állítható, hogy alkalmazkodjon a különböző anyagokhoz, vastagságokhoz és lemezalak hibáihoz.

(4) Traction/feeding mechanism:

Csípőgörgős eszköz: Stabil tapadást biztosít a szintező után, hogy a lemez egyenletes sebességgel haladjon át a szintezőn és az azt követő nyírógépen.

Szervo adagolórendszer (nagy pontosságú vonal): Nagy pontosságú, rögzített hosszúságú adagolás elérése.

(5) Length Measuring & Vezérlőrendszer:

Kódoló/rács skála: Pontosan mérje meg a lemez mozgási hosszát.

PLC vezérlőrendszer: Fogadja a mérési jeleket, vezérli az adagolási és nyírási műveleteket, és pontos, rögzített hosszúságú nyírást ér el.

(6) Vágóegység:

Hidraulikus lengőolló/kapuolló (általánosan használt): Viszonylag egyszerű szerkezet, alacsony költségű, közepes és vékony lemezekhez, valamint közepes és kis sebességű gyártósorokhoz alkalmas.

Hidraulikus leállító nyíró/repülő nyíró (nagy hatásfokú opció): A lemez nem áll le nyírás közben, nagy gyártási hatékonysággal, közepes és nagy sebességű gyártósorokhoz alkalmas. Nagy sebességű pneumatikus nyíró (vékonylemezes nagy sebességű sor): rendkívül gyors, alacsony zajszint, vékony lemezek tömeggyártására alkalmas.

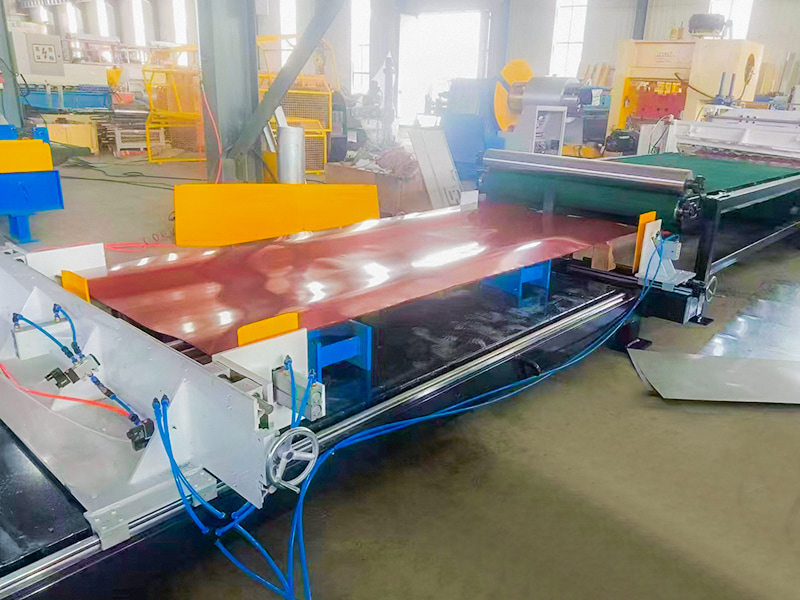

(7) Conveying & Stacking Unit:

Kiürítő görgős/szalagos szállítószalag: a lenyírt lemezeket a halmozási területre szállítja.

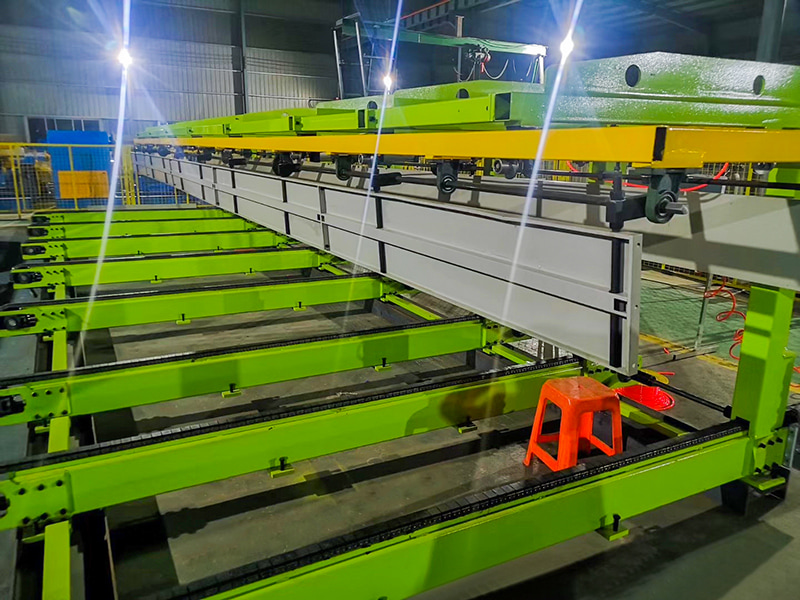

Rakodó/rakodó platform: alapfelszerelés! Automatically stacks the plates neatly. Gyakori típusok:

Mágneses réteges targonca: elektromágneseket használ a felszíváshoz és kioldáshoz a réteges halmozás elérése érdekében, nagy tisztasággal, alkalmas nagy igényű alkalmakra.

Terelő/visszatolható targonca: viszonylag egyszerű szerkezet, alacsony költség.

Robothalmozás (high-end vonal): rugalmas és hatékony, alkalmas összetett egymásra rakási követelményekre.

Anyagbeigazító berendezés: biztosítja a halmozás rendezettségét.

(8) Electrical Control System:

PLC (Programmable Logic Controller): a teljes gyártósor agya, amely koordinálja az egyes eszközök műveleteit (letekercselés, szintezés, adagolás, hosszmérés, nyírás, egymásra rakás).

HMI (Human Machine Interface/Touch Screen): Lehetővé teszi a kezelők számára a paraméterek (például vágási hossz, feszítőerő, szintezési paraméterek és halmozási mód) beállítását, a működési állapot figyelését és a hibainformációk megtekintését.

Inverter/Servo Drive: Controls motor speed.

Érzékelők: Érzékeli a csík helyzetét, sebességét és az eltérés korrekcióját.
