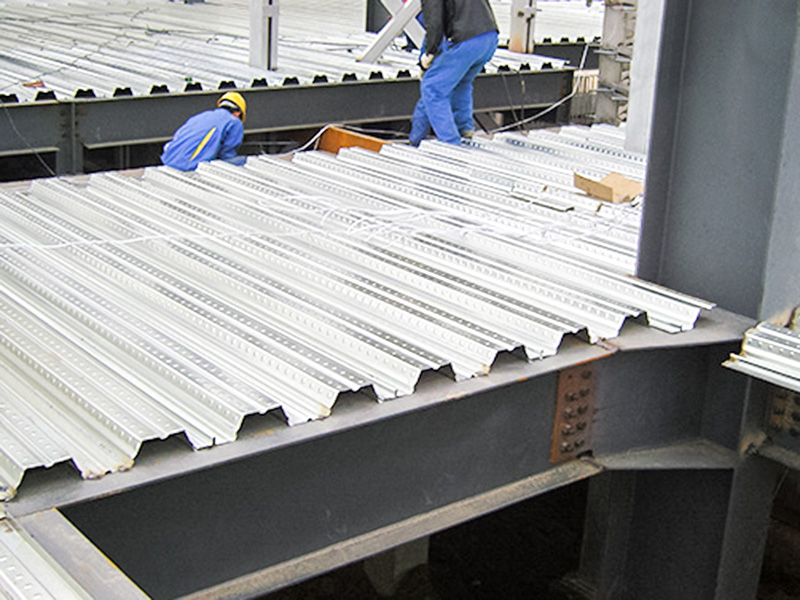

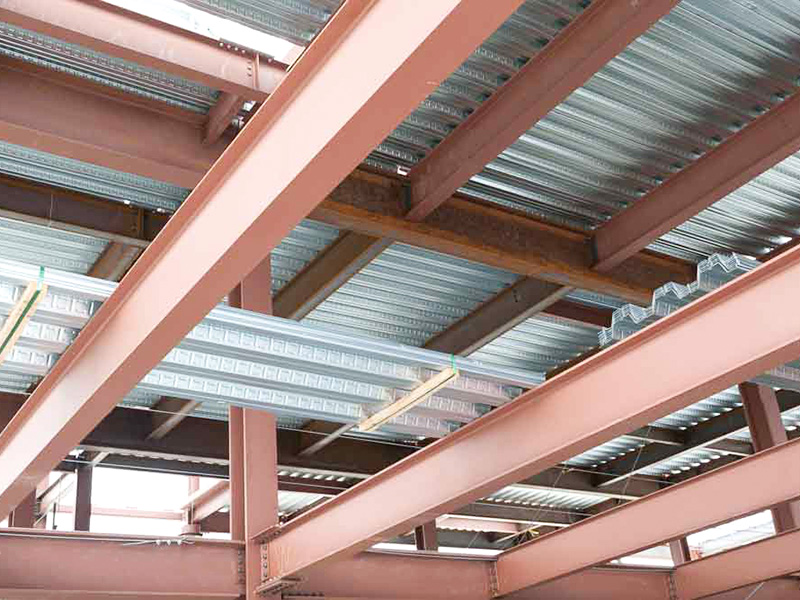

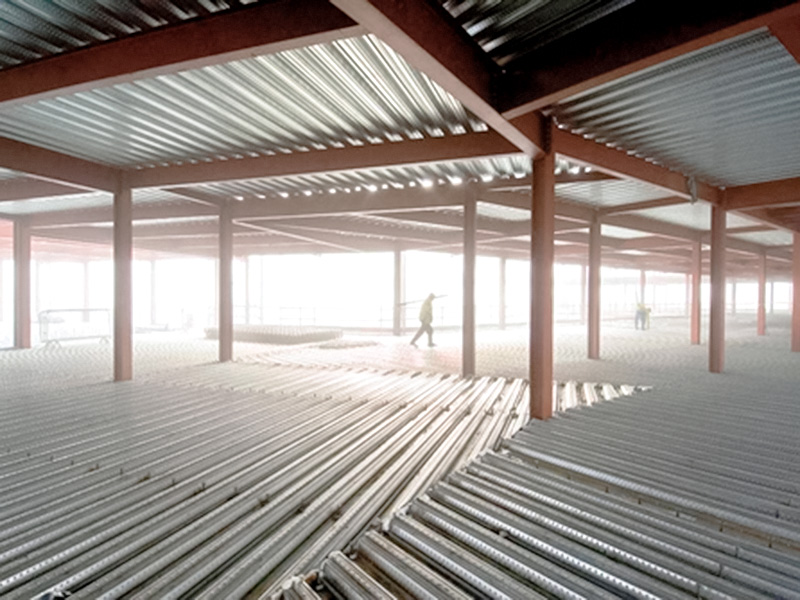

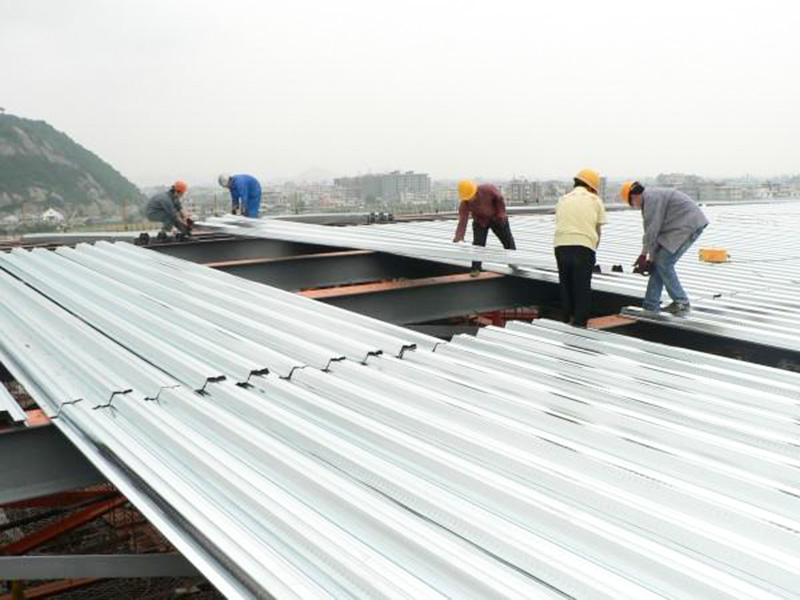

Az YX50-1005 padlóburkolat-hengerformázó gép egy automatizált hengeralakító gép, amelyet kifejezetten YX50-1005 zárt végű padlóburkolatok (más néven acélburkolatok vagy hullámos acéllemezek) gyártására terveztek. Ez a gép hideghengerlési eljárást alkalmaz, hogy fémtekercseket speciális keresztmetszetű burkolatokká alakítson. Ezek a fedélzetek tartós zsaluzatként és teherhordó vasalásként szolgálnak betonlapokhoz, és széles körben használják acélszerkezetekben.
Jiangyin Hailong Machinery Factory van YX50-1005 Hatékony gyártású padlófedélzet-hengerformázó gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk YX50-1005 Hatékony gyártású padlófedélzet-hengerformázó gépek eladó.
A berendezés alapértékei:
Hatékony gyártás: A 15-20 m/perc sebességű folyamatos hengeralakítás megfelel a nagyszabású projektek igényeinek.
Pontossági garancia: ≤±0,5 mm-es bordamagasság- és lemezszélesség-tűrést biztosít (a padló síkságát befolyásolva).
Testreszabási lehetőségek: Soron belüli lyukasztás és sarokvágás lehetséges (a csővezeték keresztezéseihez).
Az alapvető összetevők általában a következőket tartalmazzák:
Betöltő/letekercselő: Betölti és letekerteti a fémtekercseket.
Garancia/kiegyenlítő eszköz: Biztosítja, hogy a csík egyenesen kerüljön a formázási területre.

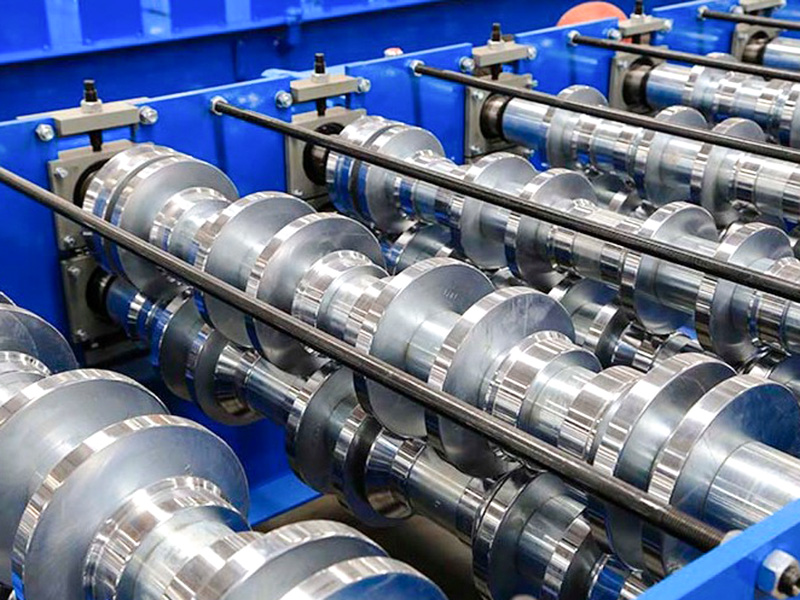

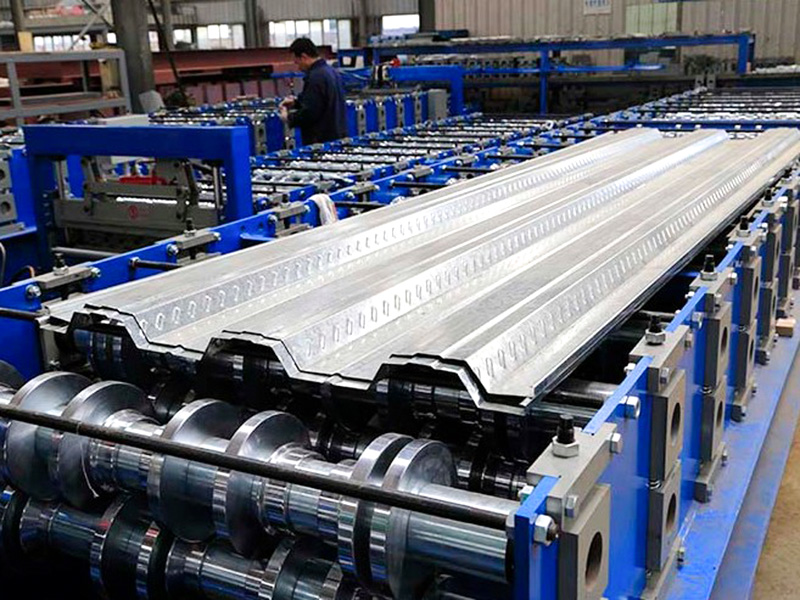

Több formázóállvány: A magkomponensek, amelyek mindegyike egy vagy több pár felső és alsó formázógörgőből áll, felelős a fém fokozatos hajlításáért.

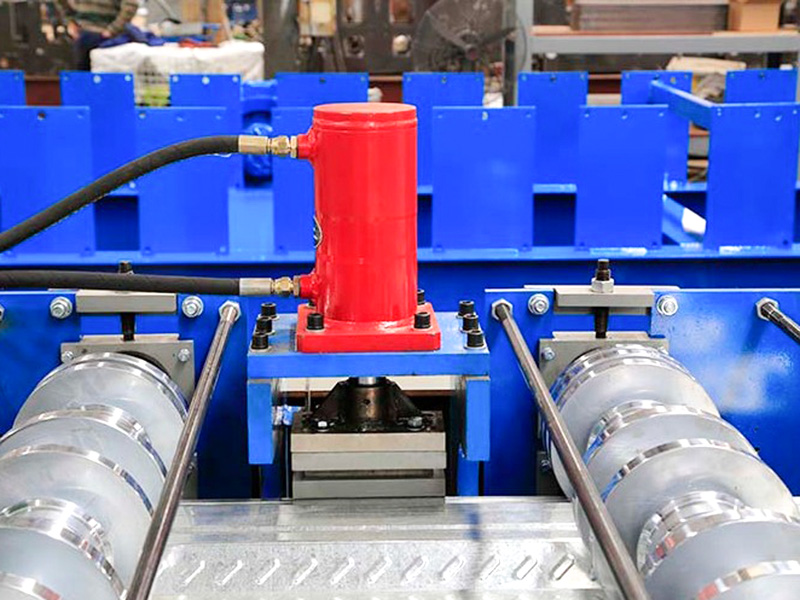

Vágóeszköz: Jellemzően egy hidraulikus repülőolló vagy ütközőolló, precízen levágja a fémlemezt a kívánt hosszúságra, miközben tovább mozog.

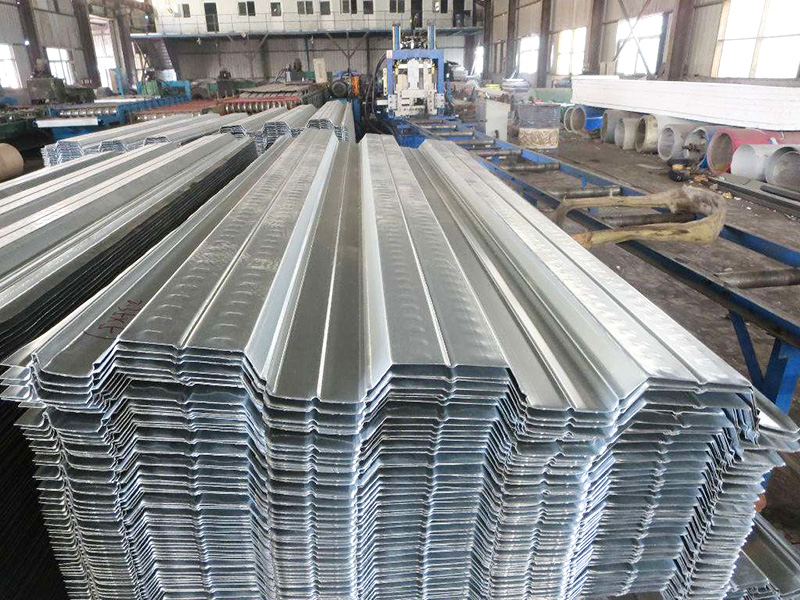

Kiürítő/halmozó rendszer: Összegyűjti és egymásra rakja a formált és vágott lapokat.
Vezérlőrendszer (PLC): A teljes gyártósor működési sebességét, vágási hosszát és számlálását szabályozza.
A berendezés főbb jellemzői és felhasználási területei:
Magasan specializált: A görgős formákat úgy tervezték, hogy pontosan megfeleljenek az YX50-1005 padlólap precíz keresztmetszeti alak- és méretkövetelményeinek, biztosítva a kulcsfontosságú paraméterek pontos pontosságát, mint például a hullámmagasság, a hullámtávolság és a tényleges szélesség a késztermékben.
Hatékony gyártás: Folyamatos működés lehetséges, jellemzően 15-20 méter/perc vagy magasabb gyártási sebességgel, így alkalmas nagyszabású projektekre.
Anyagkompatibilitás: Különféle anyagok (acél, alumínium) és bevonatok (horganyzott, színezett PVDF/poliészter/SMP stb.) tekercseit képes feldolgozni, vastagságuk jellemzően 0,8 mm és 1,5 mm között van (a gép képességeitől függően).
Precíz vágás: A nagy teljesítményű vágórendszerrel felszerelve minden lap pontosan a hosszra van vágva.
Automatizált vezérlés: A PLC rendszer lehetővé teszi a paraméterek beállítását, a működés figyelését és a hibadiagnosztikát, biztosítva az egyszerű kezelést.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.45 I-Beam Steel | Általános hegesztési szerkezet |

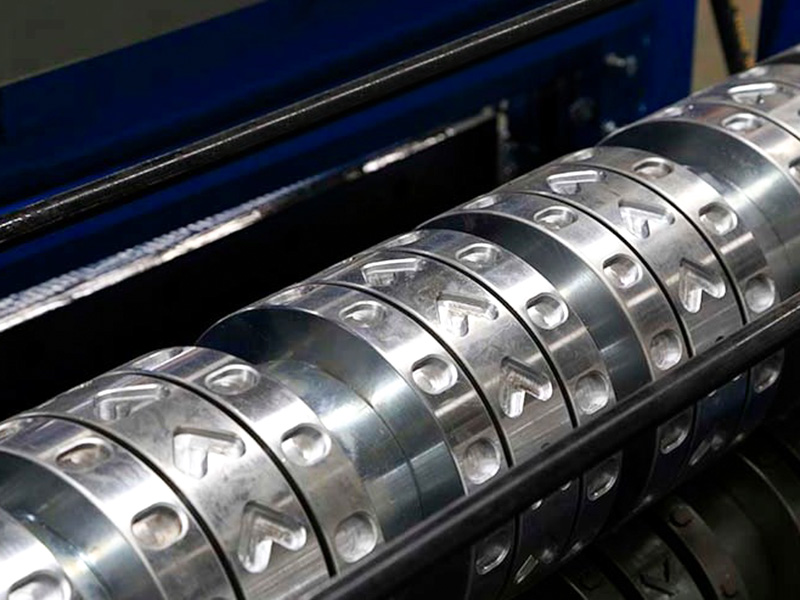

| Görgős anyag | Kiváló minőségű 45# acél | Finom megmunkálás, edzett, kemény krómmal bevont |
| Főtengely | φ80, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 15 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 5,5 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | Körülbelül 20 méter | |
| Berendezés súlya | 9 tonna körül | |
| Nyersanyag vastagság | 0,8-1,5 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 15-20 m/perc | |
