Tetőgerinc-hengerformázó gép, amelyet többnyire tetőgerincek vagy ferde tetők vagy völgyek gerincvonalai mentén szerelt tetőgerincek gyártására használnak. Az YX115-300 gerincsapkás hengeralakító gép egy hidegen hajlító hengeralakító gép, amelyet kifejezetten fém gerinctakaró panelek gyártására terveztek. Alapvető funkciója a fémtekercsek folyamatos feldolgozása nagy szilárdságú, tömített fedőcserepekké, amelyek alkalmazkodnak a tetőgerinc vonalának görbületéhez. Ez a berendezés a hagyományos tetőfedési projektek fő fájdalmas pontjait kezeli: gyenge gerinc vízszigetelés és alacsony kézi alakítási hatékonyság. A végtermék eltérő műszaki követelményeinek megfelelően különböző tetővízszigetelő membránképző gépek léteznek. A piacon azonban az emberek legtöbbször háromtetős gerincformázó gépeket használnak. Tetőgerinc-sapkák lépcsőkkel, tetőgerinc-sapkák lépcsők nélkül és V-alakú tető-esőpanelek lépcsők nélkül. Ki kell emelni, hogy a STEPS-t nem használó gerinctetősapkák néha tetőgerincként és a tetővölgy elárasztó részeként is használhatók. Ezen kívül van egy hasonló gép, mégpedig a mázas csempehengerformázó gép. A tetőgerinc-sapkás tekercsformázó géppel összehasonlítva egy másik helyzet a tetővölgy alsó hengeralakító gépe. Két egymást keresztező tetőfödém völgyeibe régebben szerelték fel az emberek a völgyvillákat, és ez a helyzet határozza meg a völgytakarók alakját, hogy V-alakúak legyenek. Néha azonban az emberek felállíthatnak egy V-alakú árvízfalat a völgyben tetővölgy árvízfalként, vagy egy árfalat telepíthetnek a tetőgerinc vonala mentén tetőgerinc sapkaként.
Jiangyin Hailong Machinery Factory van YX112-300 erős tartósságú tetőgerinc-sapkás tekercsformázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk YX112-300 erős tartósságú tetőgerinc-sapkás tekercsformázó gép eladó.
Az alapvető összetevők általában a következőket tartalmazzák:
Betöltő/letekercselő: A fémtekercseket betölti és letekercselik.
Vezető/egyenesítő eszköz: Biztosítja, hogy a szalag egyenesen kerüljön az alakító területre.

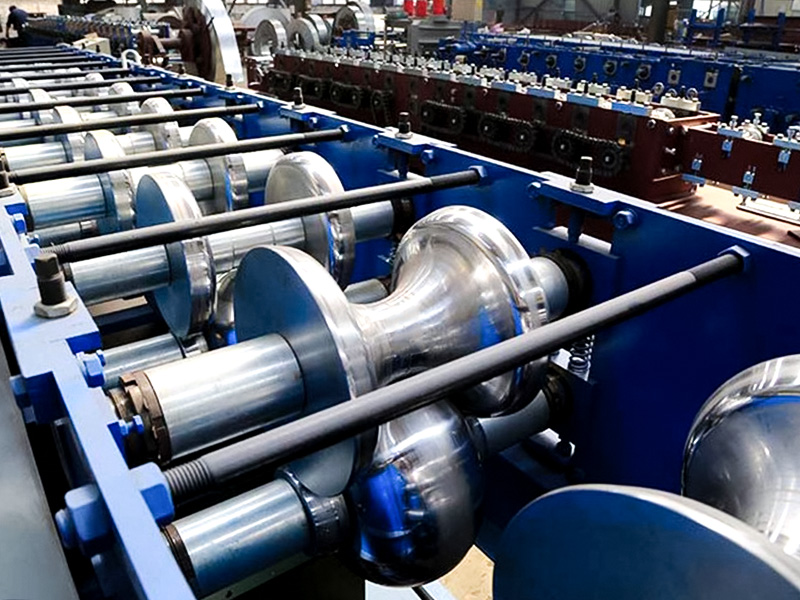

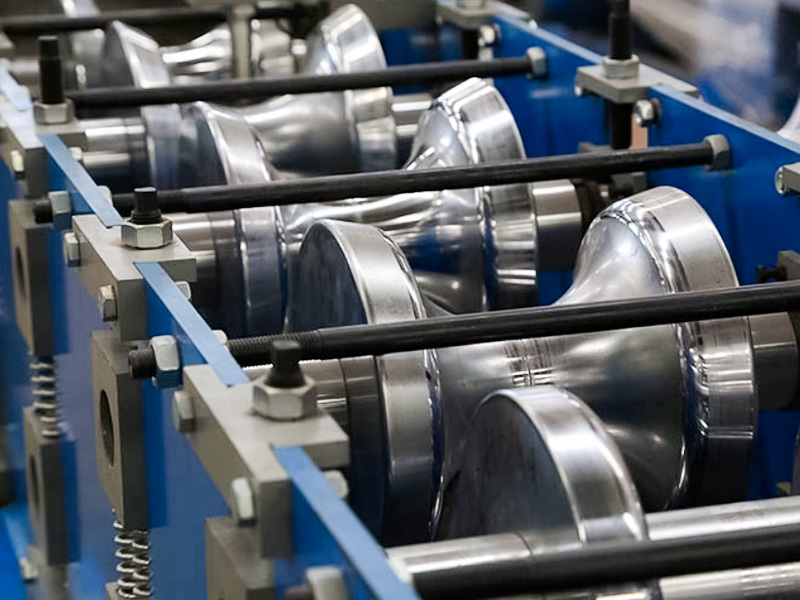

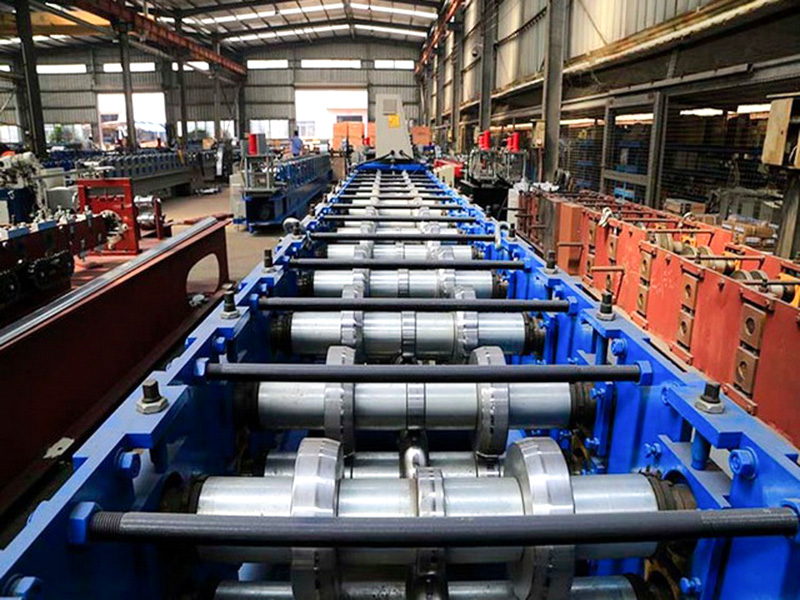

Több szabványos formázókeret: A magkomponensek, amelyek mindegyike egy vagy több pár felső és alsó formázóhengert tartalmaz, felelős a fém fokozatos hajlításáért.

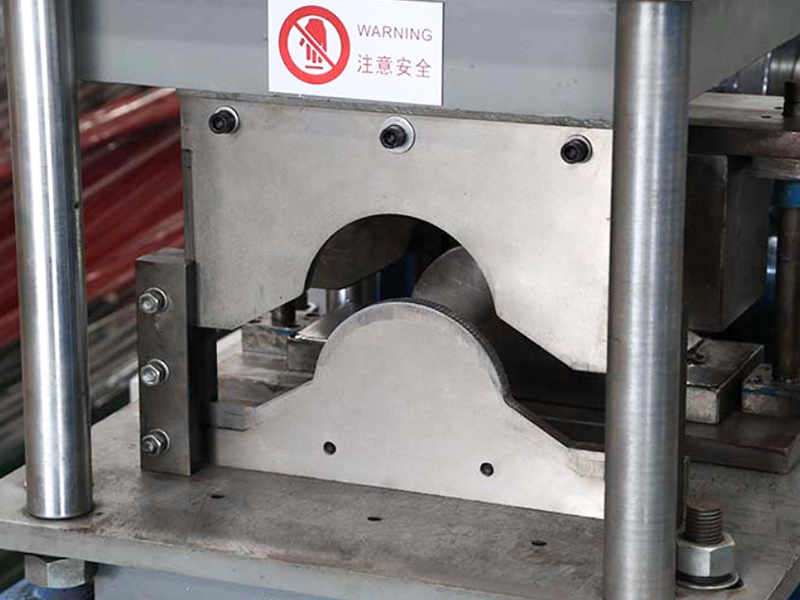

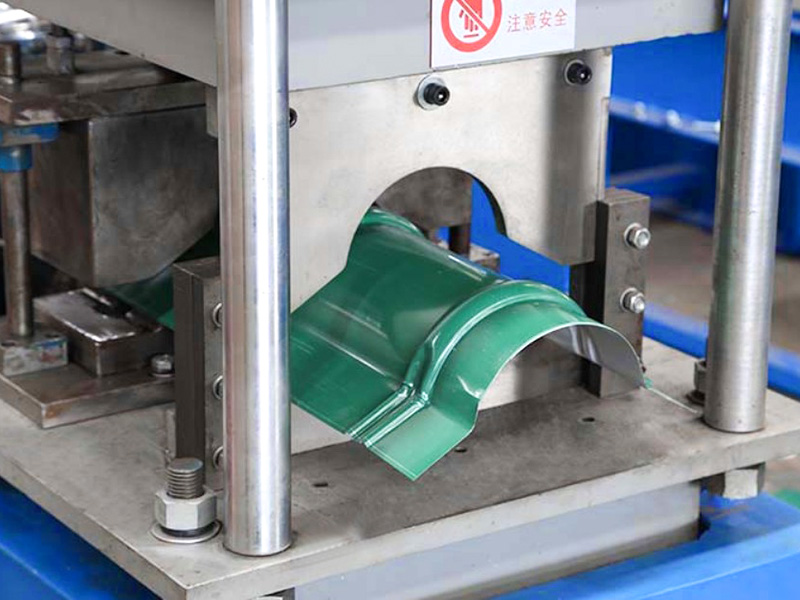

Vágóeszköz: Általában egy hidraulikus repülőolló vagy ütközőolló pontosan levágja a kívánt hosszúságú lapot, miközben az tovább mozog.
Kiürítő/halmozó rendszer: Összegyűjti és egymásra rakja a formált és vágott lapokat.

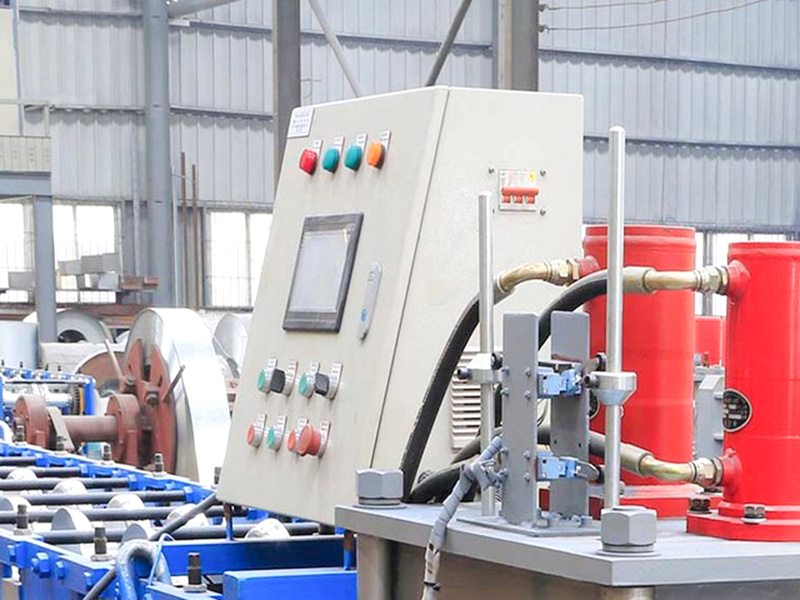

Vezérlőrendszer (PLC): A teljes gyártósor működési sebességét, vágási hosszát és számlálását szabályozza.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.45 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Kiváló minőségű 45# acél | Finom megmunkálás, edzett, kemény krómmal bevont |
| Főtengely | φ75, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 14 | |
| Fő motor teljesítmény | 5,5 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 4,0 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 18 méter körül | |
| Berendezés súlya | Körülbelül 6 tonna | |
| Nyersanyag vastagság | 0,4-0,6 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 12-15 m/perc | |
