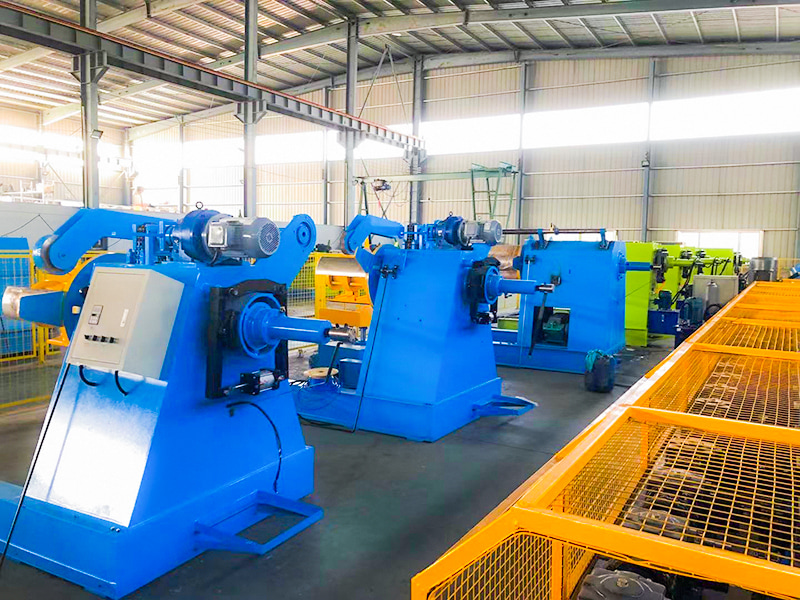

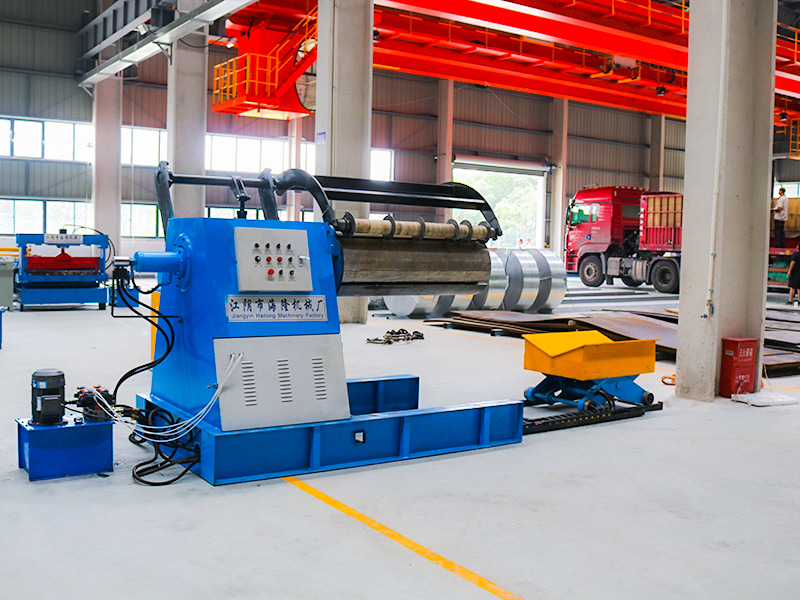

Az acéltekercs hidraulikus letekercselő egy kulcsfontosságú berendezés, amelyet a lemezfeldolgozó sorokon (például hengeralakító sorokon, hasítósorokon, vágási vonalakon és sajtolósorokon) használnak fémtekercsek (acél, alumínium, réz stb.) alátámasztására, letekerésére és vezérlésére. Alapvető jellemzője a hidraulikus rendszer használata elsődleges teljesítmény- és vezérlési módszerként.
Jiangyin Hailong Machinery Factory van Acél tekercses hidraulikus lecsavarók Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Acél tekercses hidraulikus lecsavarók eladó.
Főbb komponensek:
Keret/Alap: Támogatja a teljes egységet.

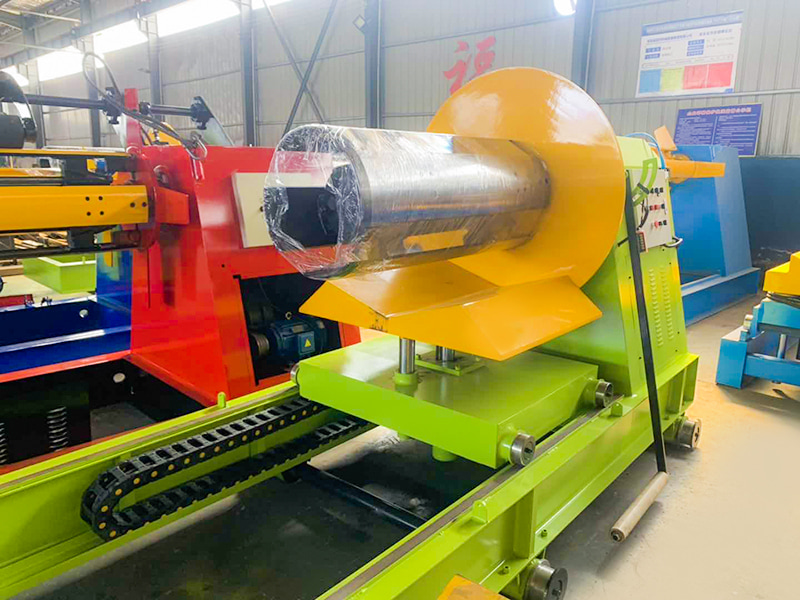

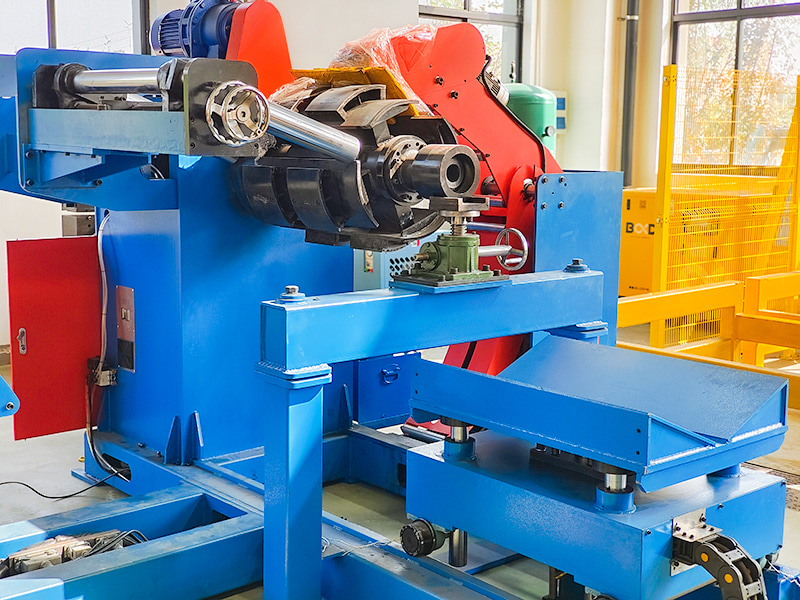

Hidraulikus táguló és összehúzó orsó: A mag alkatrész, amely hidraulikus hengert és tágulási és összehúzó mechanizmust tartalmaz (szektorlemezek, piramis hüvelyek stb.).
Orsó és csapágyak: Támogassák a tekercs forgását.

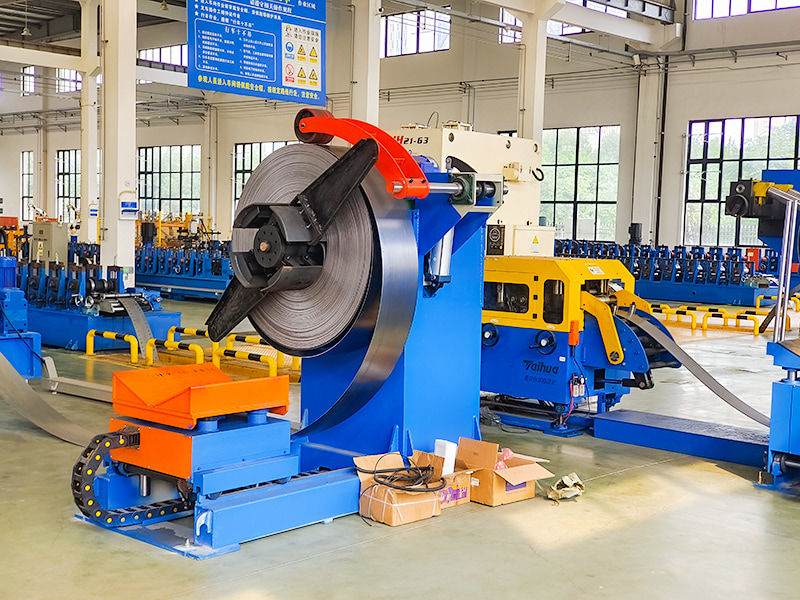

Nyomókar (nyomógörgő): Hidraulikus hengerrel hajtva a nyomókar lenyomja a tekercs külső gyűrűjét.
Hordozókar/hordozó kocsi: Kiegészítő támasztékot biztosít a tekercs számára.
Fékrendszer: Általában egy hidraulikus tárcsafék vagy hidraulikus motor hozza létre a letekercselési feszültséget.
Hajtásrendszer: Az orsót motor és reduktor, vagy hidraulikus motor hajthatja meg.
Hidraulika állomás: Tartalmaz egy hidraulika szivattyút, motort, olajtartályt, vezérlőszelep blokkokat (irányszelepek, arányos szelepek/szervo szelepek, nyomásszelepek, áramlási szelepek stb.), hűtőt, szűrőt stb.
Elektromos vezérlőrendszer: PLC, érintőképernyő (HMI), érzékelők (közelítéskapcsolók, kódolók stb.) stb., parancsok fogadására, állapot figyelésére és a hidraulikus rendszer működésének precíz vezérlésére.
Kiegészítő eszközök: például a tekercsközpontosító eszköz (CPC) és az élvezetők.
Munkafolyamat áttekintése:
Tekercs betöltés: Daru vagy kocsi emeli a tekercset a letekercselő tartókarjára/kocsijára. A tartókar felemelkedik, vagy a kocsi elmozdul, hogy a tekercset nagyjából az orsó közepéhez igazítsák.
Orsó behelyezése és feszítése: Az orsót (csökkentett átmérőjű állapotában) a tekercs belső furatába kell behelyezni. A hidraulikus rendszer az orsót kitágulásra hajtja, szilárdan megtámasztva a tekercs belső falát.
Orsókar/kocsi visszahúzása: A tartóeszköz leereszkedik vagy elmozdul.
Lenyomókar: Egy hidraulikus henger hajtja le a nyomókart (nyomógörgőt), megnyomva a tekercs legkülső rétegét.
Menetelés és feszítés létrehozása: A kezelő vagy egy automatizált rendszer áthúzza a szalag fejét egy következő berendezésen (például egyengetőn). A fékrendszer működésbe lép, hogy megteremtse a szükséges letekercselési feszültséget.
Letekercselési művelet: A gyártósor elindul, és az orsó (elektromos vagy hidraulikus motorral hajtott) elforgatja az orsót és a tekercset, hogy letekerjen. A nyomókar a tekercs átmérőjének csökkenésével fokozatosan emelkedik, miközben a fékrendszer folyamatosan egyenletes feszültséget biztosít.
Kisütés: Amikor a tekercs kimerült, a nyomókar felemelkedik, a tekercs hidraulikusan összenyomódik, és a tekercstartó kar/kocsi támasztó helyzetbe mozdul, hogy eltávolítsa az üres tekercsmagot, felkészülve a következő ciklusra.
| Írja be | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Anyag szélessége (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Anyagvastagság (mm) | 3 | ||||
| Belső átm. (mm) | φ450 ～ 530 | ||||
| Outter Dia. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Súly (kg) | 2500-20000 | 3000-20000 | 3000-20000 | 3000-20000 | 3000-20000 |
| Sebesség (m/perc) | 15 | ||||
| Bővül | Hidraulikus tágulás | ||||
| Gép súlya (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Gép Sie (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0 × 2,0 × 2,0 |
| Erő | AC 3Ph 380V (testreszabható) | ||||
