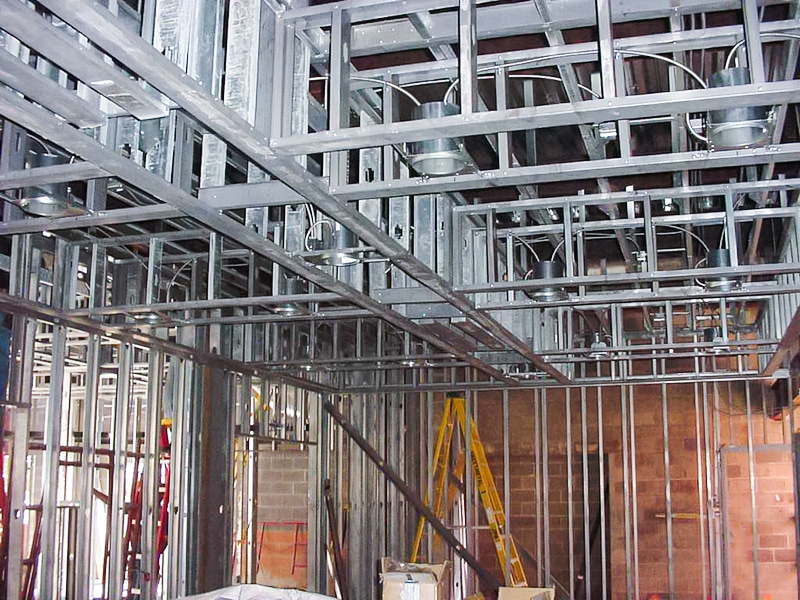

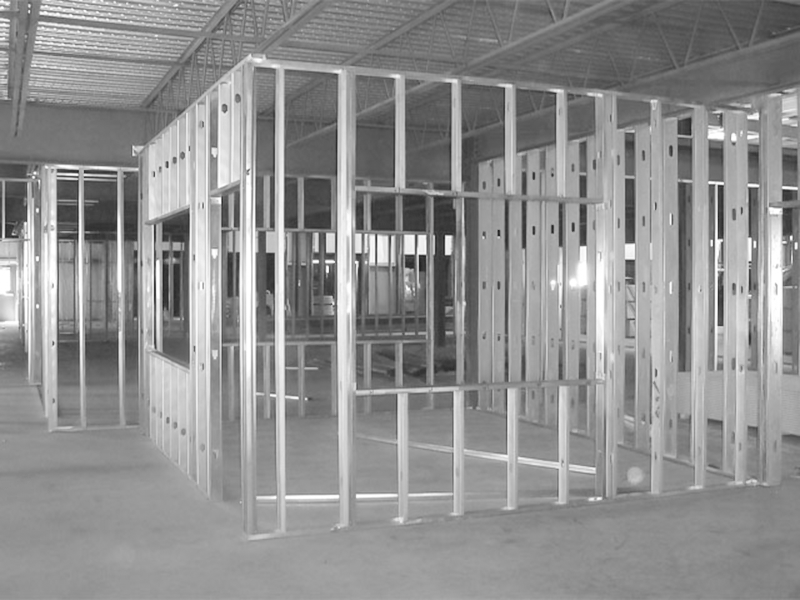

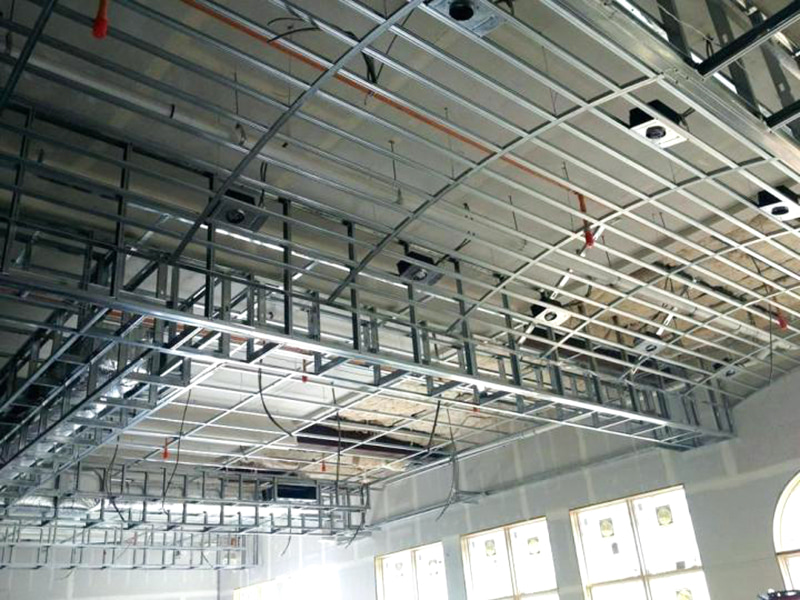

Az acélcsapos és lánctalpas hengeralakító gépek olyan automatizált gépek, amelyeket kifejezetten arra terveztek, hogy folyamatosan hidegen hajlítsák és plasztikusan deformálják a horganyzott acélszalag (vagy színbevonatú acéllemez, alumíniumszalag stb.) folytonos tekercseit több, egymás után elrendezett görgőn keresztül, végül könnyű acélgerinc-profilokká formálva az építéshez (például C-alakú, V-alakú, L-alakú, T-alakú gerinc). Elsősorban belső válaszfalak, álmennyezetek, külső falak, zajvédő falak és egyéb épületszerkezetek könnyű acél gerinckereteinek nagyszabású, hatékony és nagy pontosságú gyártására használják.
Jiangyin Hailong Machinery Factory van Acél csapos és hengeres formázógépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Acél csapos és hengeres formázógépek eladó.
Berendezések besorolása:
Terméktípus szerint:

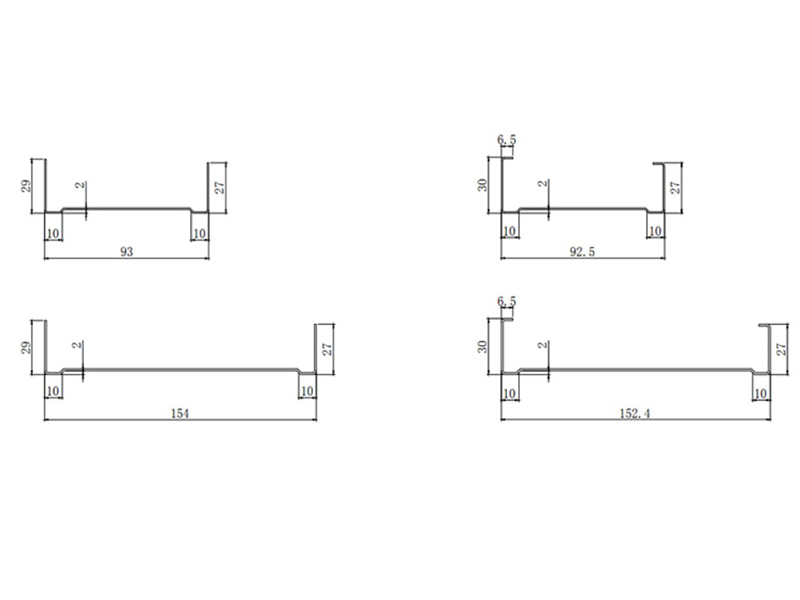

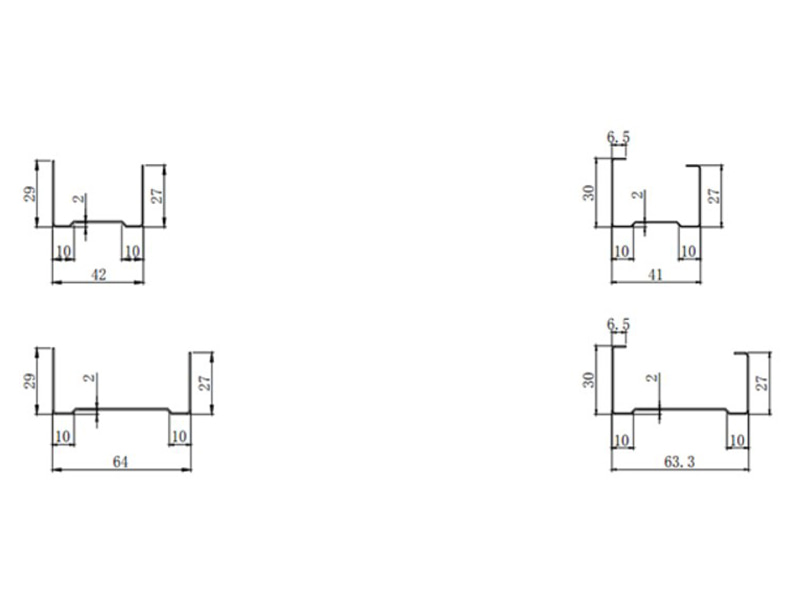

C-alakú Keel formázó gép
U-alakú (vályú-alakú) keel-formázó gép
L-alakú/szögletes keel-formázó gép
Speciális gépek más speciális formájú kölökhöz (például V-alakú, T-alakú és kazetta alakú kölökhöz)
Többfunkciós kötélgép: A görgős szerelvény cseréjével különféle gerinctípusok állíthatók elő.
Vezetési mód szerint:
Mechanikus sebességváltó: Hagyományos, viszonylag egyszerű szerkezet.
Hidraulikus hajtás: Nagy teljesítmény, vastag anyagokhoz vagy nagy keresztmetszetekhez alkalmas.
Szervo meghajtás: Nagy pontosságú, gyors reagálás és rugalmas vezérlés, így a csúcsminőségű berendezések fő áramkörévé válik.
Struktúra szerint:
Átmenő tengely típusa: Minden formázókeretet sorba hajtanak egy hosszú hajtótengelyen keresztül, ami kompakt szerkezetet és kiváló merevséget eredményez.
Osztott/szegmentált típus: Minden váz önállóan hajtott (különösen szervohajtású), rendkívüli rugalmasságot és könnyű görgőközbeállítást kínál.
Automatizálási szint szerint:
Alaptípus (kézi be- és kirakodást igényel)
Félautomata típus
Teljesen automatikus típus (beleértve az automatikus letekercselést, egyengetést, formázást, szervo-vezérelt vágást és az automatikus egymásra rakást/bálázást)
Főbb jellemzők és előnyök
Nagy hatékonyság: Folyamatos gyártás 30-150 m/perc vagy még nagyobb sebességgel, messze meghaladja az egydarabos bélyegzést vagy a hagyományos feldolgozási módszereket.

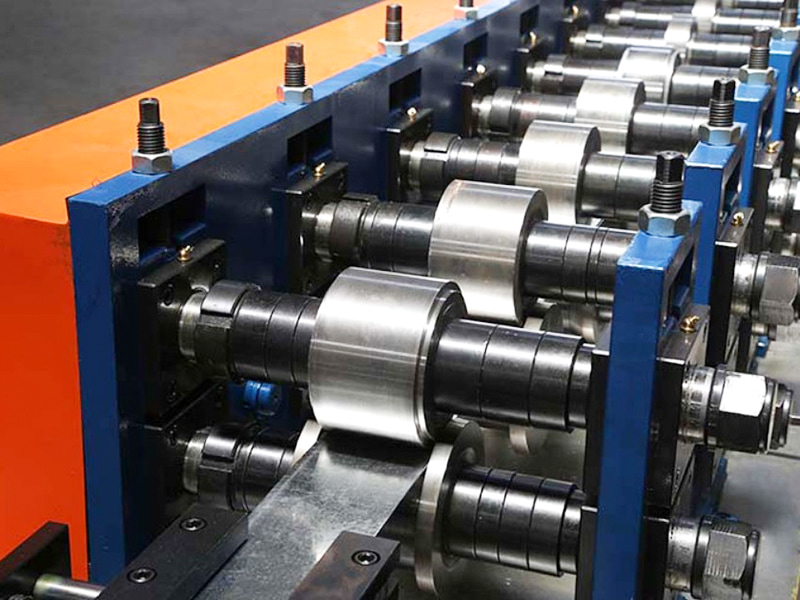

Nagy pontosság: Az alakító görgők precíziós megmunkálásúak és fejlett szervovezérlő rendszerrel vannak felszerelve, hogy biztosítsák a gerincszakasz méretpontosságát és egyenességét, jellemzően ±0,1 mm és ±0,3 mm közötti tűrésekkel.
Anyagmegtakarítás: A hideghengerlés egy plasztikus deformációs eljárás, amely gyakorlatilag nem termel forgácsot, ami közel 100%-os anyagfelhasználást eredményez (a vágás során csak kis veszteség lép fel).
Továbbfejlesztett anyagtulajdonságok: A hideghengerlés bizonyos fokú hidegmunka-edzést eredményez, ami jelentősen növelheti a kész gerinc szilárdságát és merevségét.
Rugalmasság: Az alakító hengerek különböző formájúra cseréjével ugyanaz a gép különböző keresztmetszeti formájú és méretű gerinceket tud előállítani (például C-alakú és U-alakú, különböző magasságú, szélességű és vastagságú gerinceket). A szerszámköltségek viszonylag alacsonyak.
Magas automatizálás: A teljes folyamat, a feltekercseléstől a vágásig és kisütésig teljesen automatizált, csökkentve a kézi beavatkozást, csökkentve a munkaintenzitást, valamint javítva a gyártás stabilitását és konzisztenciáját.
Kiváló felületi minőség: Mivel hengeralakítás történik, a nyersanyag horganyzott vagy bevont felületének sérülése minimális, ami kiváló késztermék megjelenést eredményez.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12MoV | Vákuumos keményítés |
| Főtengely | φ75, 45# Acél | Edzés és temperálás |
| Csoportok kialakítása | 15 | |
| Fő motor teljesítmény | 7,5 kW | |
| Vezetési mód | 1,2 hüvelykes duplaláncos meghajtás | |

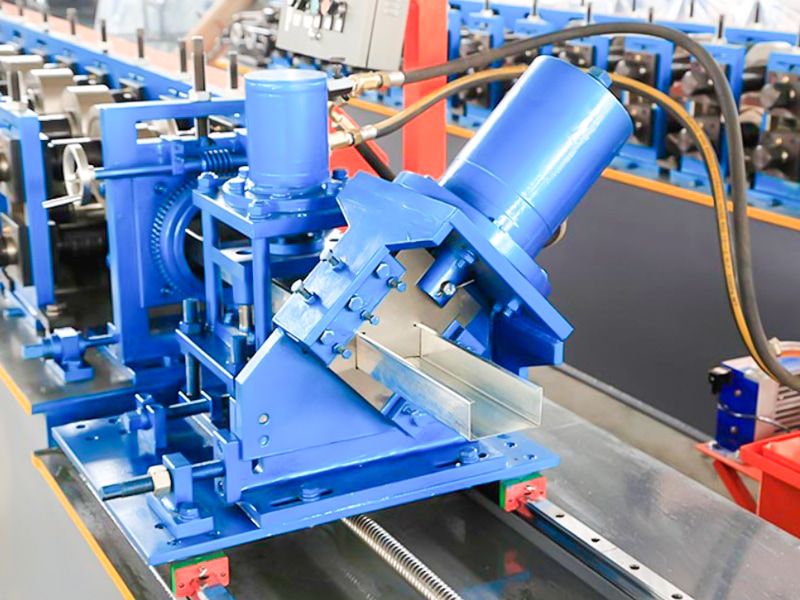

| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 11 kW |
| Lyukasztó mód | Hidraulikus lyukasztás | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 18 méter körül | |
| Berendezés súlya | 5 tonna körül | |
| Nyersanyag vastagság | 0,6-1,2 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | Több mint 25 m/perc | |
