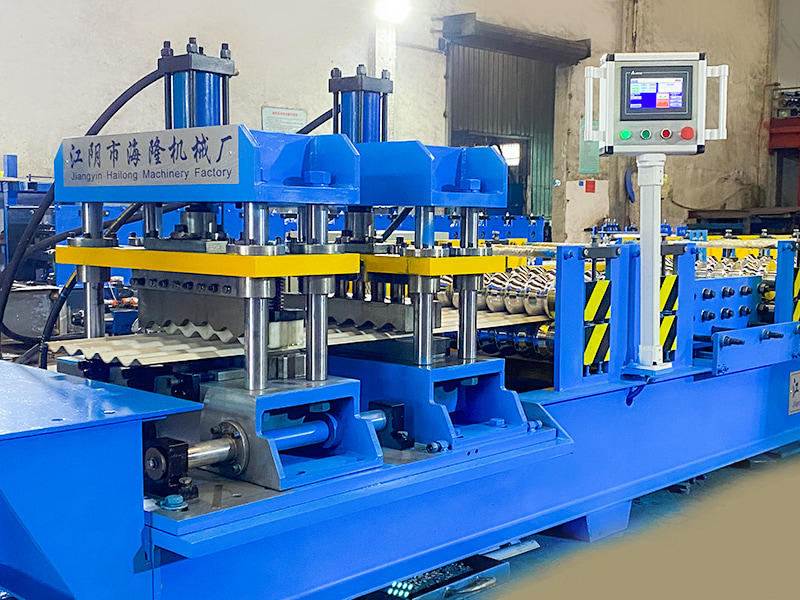

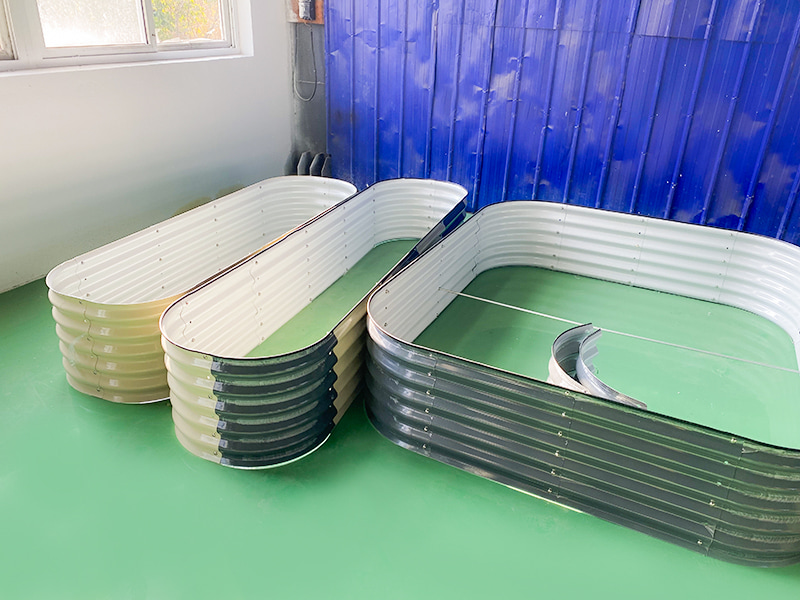

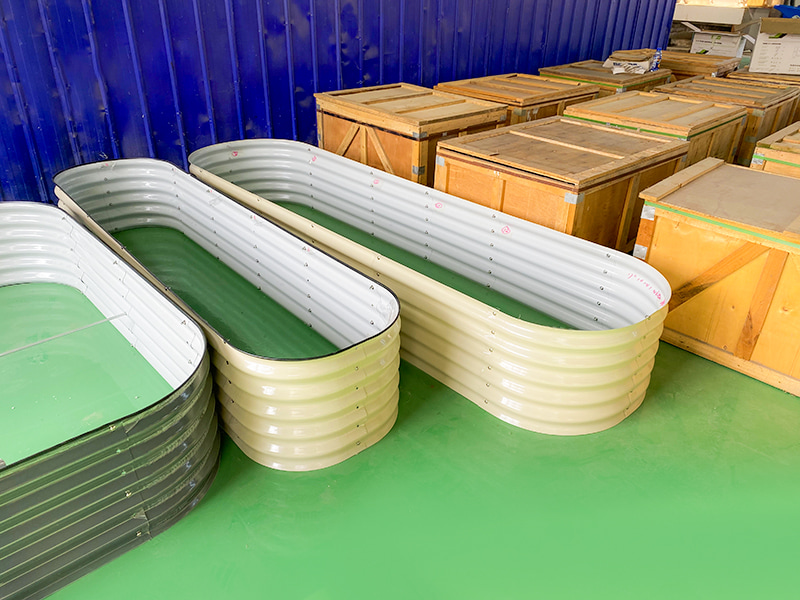

A virágágyás-hengerformázó gép egy automatizált gördülő berendezés, amelyet kifejezetten fém alkatrészek, például virágágyás védőkorlátok, kerti szegélyek és ültetővályúk előállítására használnak tájzöldítési projektekben. Folyamatosan hidegen hajlítja a horganyzott acéllemezeket, alumíniumötvözeteket vagy színbevonatú lemeztekercseket dekoratív és funkcionális virágágyás profilokká (például hullámos védőkorlátok, fa erezet-utánzatok, többszintű lépcsőzetes ültetővályúk stb.) több precíziós hengeren keresztül, kielégítve az önkormányzati parkok, udvari tájak és a tetők szükségleteit.
Jiangyin Hailong Machinery Factory van Kerti ágyás tekercsformázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Kerti ágyás tekercsformázó gép eladó.
Alapfunkciók és műszaki jellemzők:
(1). Bionikus esztétikus kialakítás
Ívelt felületmodellezés: Hengerrel préselt hullámos/ív alakú szakaszok (hullámhossz 100-300mm) a természetes vonalakat szimulálják.
Felületi textúra: Hengerrel gravírozott fa erezet/kő erezet helyettesíti a valódi fát (csökkenti az erdőirtást).
Többszínű bevonat: Online laminálás/PVDF permetezés a RAL színkártya testreszabásához (például mentazöld, terrakotta barna).
(2). Funkcionális szerkezet optimalizálása
Vízelvezető rendszer: Az előre beállított vízelvezető vályúk alján elvezető lyukak vannak (a víz felhalmozódásának és a gyökérrothadás megelőzésére).
Gyors összeszerelés: rápattintható csatlakozási kialakítás, szerszám nélküli toldás (szélkihúzási ellenállás ≥ 500N).
Talaj lejtővédelme: lépcsőzetes ültetővályú csúszásgátló domborulatokkal (lejtés adaptációja ≤ 30°).
(3). Időjárásállóság
Alapanyag: alumínium-magnézium-horganyzott acéllemez (AZ150, a korrózióállóság 3-szorosa a horganyzott lemeznek).
Eljárás: Görgős tükörpolírozás (Ra ≤ 0,4μm) nanoszintű száraz filmkenés a felület integritásának védelme érdekében.
A berendezés alaprendszerének összetétele:
Kétállomásos letekercselő: automatikus váltás a színezett lemez és a horganyzott lemez tekercs között (vastagság 0,6-1,5 mm).
Precíziós szintezőgép: 7 hengeres egyengetés a tekercsfeszültség kiküszöbölésére, síkság ≤ 0,3 mm/m (az ívelt felület simaságának biztosítása érdekében).
Textúranyomó egység (magmodul): Lézergravírozott textúrájú henger, állítható nyomással (20-50 tonna), a fa erezete/kőszemcse átvitelének eléréséhez.
Többfelületű alakítógép: 12-16 speciális görgőkészlet progresszív hajlítással, S- és C-alakú kompozit felületeket támasztva (görbületi sugár R50-R300mm).
Lefolyólyuk-lyukasztó rendszer: A szervo lyukasztóprések szinkronban lyukasztanak ki egy sor Φ5 mm-es leeresztő lyukat (a lyuktávolság 50-100 mm).
Lamináló/permetező egység (opcionális):
• Meleg lamináló gép: 0,2 mm-es PVC fólia felhordása (kőutánzat)
• Elektrosztatikus szórás: 40μm PVDF bevonat.
Intelligens vágás és egymásra rakás: Szervó repülő olló hosszra (0,5-2m) vágáshoz, robotizált tapadókorongos rakás (karcolásgátló bevonat).
IoT vezérlőrendszer: A mobilalkalmazás távolról figyeli a termelést, és támogatja a rugalmas váltást a kis tételek és a több fajta között (20-nál több mintát tartalmazó adatbázis).
Ipari alkalmazási érték:
Települési mérnöki hatékonyság javítása: Egyetlen gép 15 000 méter védőkorlát elkészítésére képes naponta, 10-szer gyorsabban, mint a kézi betonkeretezés.
Kereskedelmi ingatlan prémium: A testre szabott íves virágágyások javítják a táj minőségét (a projekt eladási ára 5-8%).
Fenntarthatóság:
80%-os fafelhasználás csökkenés (200 fa védett korlát kilométerenként)
90%-kal alacsonyabb szén-dioxid-kibocsátás, mint a betonnál (0,2 kg CO₂/m² vs. 2 kg CO₂/m²)
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.36 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Kiváló minőségű 45# acél | Finom-megmunkálás, kioltott |
| Főtengely | φ75, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 5,5 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 4 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Lyukasztó mód | Hidraulikus lyukasztókészülék | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 25 méter körül | |
| Berendezés súlya | Körülbelül 8 tonna | |
| Nyersanyag vastagság | 0,6-1,5 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 12-15 m/perc | |
