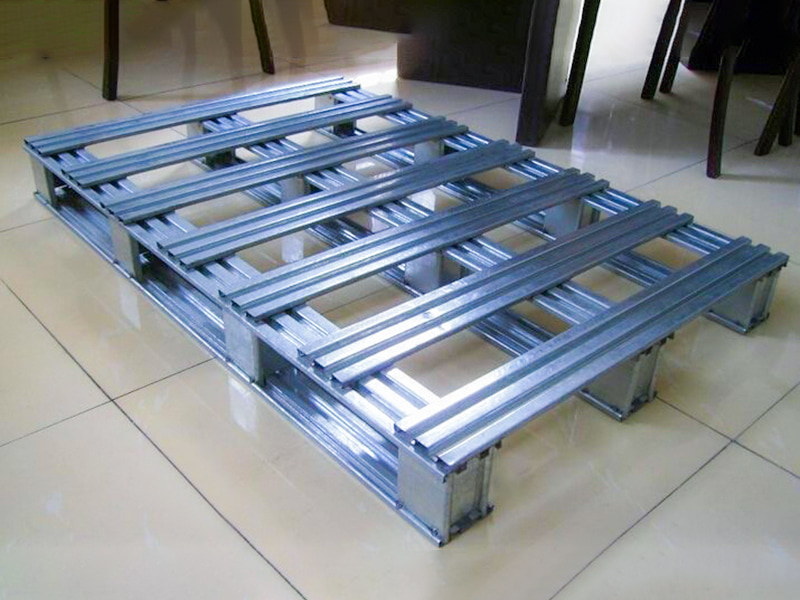

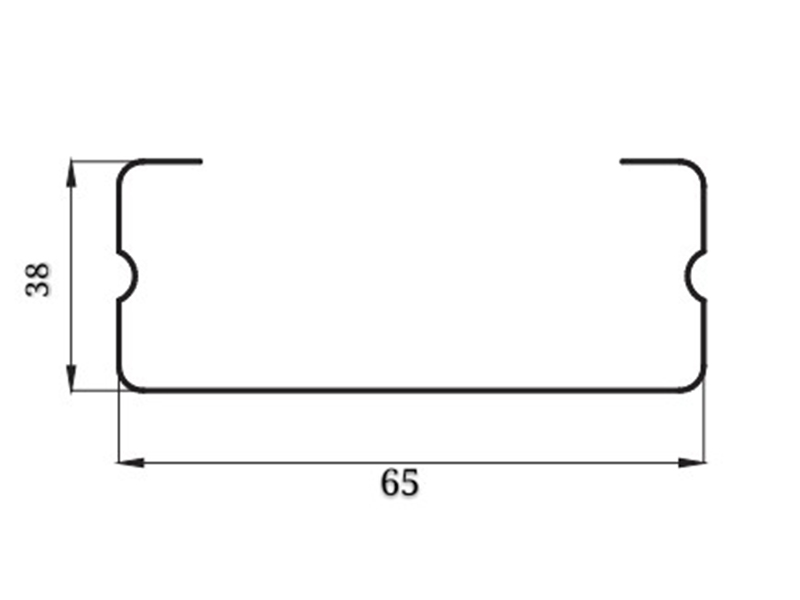

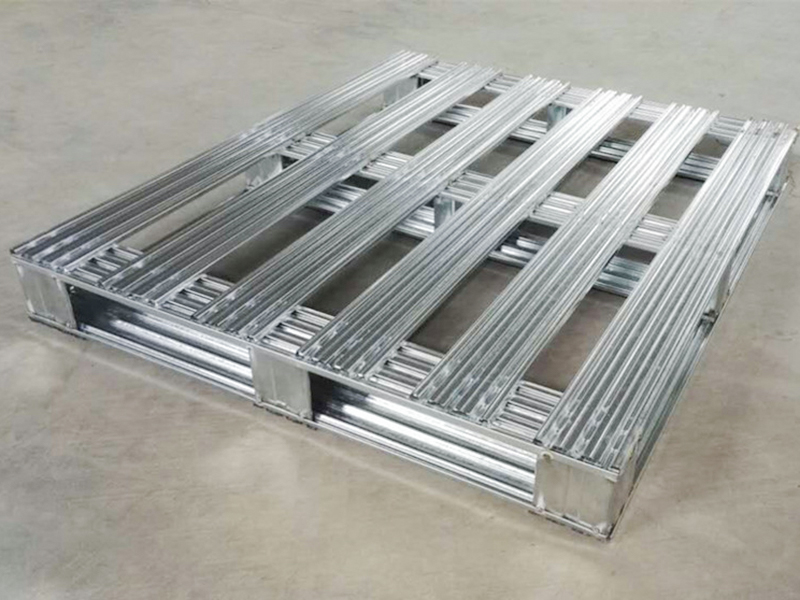

A Pallet Profile Roll Forming Machine egy intelligens gördülő berendezés, amelyet kifejezetten a logisztikai és raktári rendszerekben használt acél raklapok alapvető összetevőinek előállítására használnak. Folyamatosan hidegen hajlítja a nagy szilárdságú acéltekercseket (Q235/Q345, vastagság 1,0-2,0 mm) szabványos profilokká, például oszlopokká, gerendákká és panelerősítésekké több nagy szilárdságú görgőn keresztül, így nagy teherbírást, hosszú élettartamot és modulárisan gyors raklapösszeszerelést ér el.
Jiangyin Hailong Machinery Factory van Raklapprofil tekercsformázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Raklapprofil tekercsformázó gép eladó.
Alapfunkciók és műszaki jellemzők:
(1). Szuper erős teherhordó szerkezet
Panelerősítés: Ω-alakú hullámos bordák (magasság 15-25mm), 300%-kal növelve a panel hajlítási merevségét.
Gerendazár: önzáró fecskefarkú horony kialakítás, dugaszolható kihúzási ellenállás ≥5 kN (nincs szükség hegesztésre/csavarokra).
(2). Nagy hatékonyságú korróziógátló eljárás
Alapanyag: tűzihorganyzott acéllemez (hinkréteg ≥80μm)
Online elektrosztatikus permetező epoxi bevonat (vastagság ≥60μm), sóspray korrózióállóság ≥1000 óra.
(3). Intelligens rugalmas gyártás
Gyors görgőcsere rendszer: a raklap specifikációinak váltása (1200×800/1200×1000mm) mindössze 20 percet vesz igénybe.
Lézeres kódolási jelölés: terhelési szint (A/B/C szint) és gyártási tétel QR-kód automatikus gravírozása.
A berendezés alaprendszer összetétele:
Hidraulikus letekercselő: hidraulikus expanziós csapágyterhelés 5 tonna acéltekercs, EPC korrekciós pontosság ±0,3 mm.

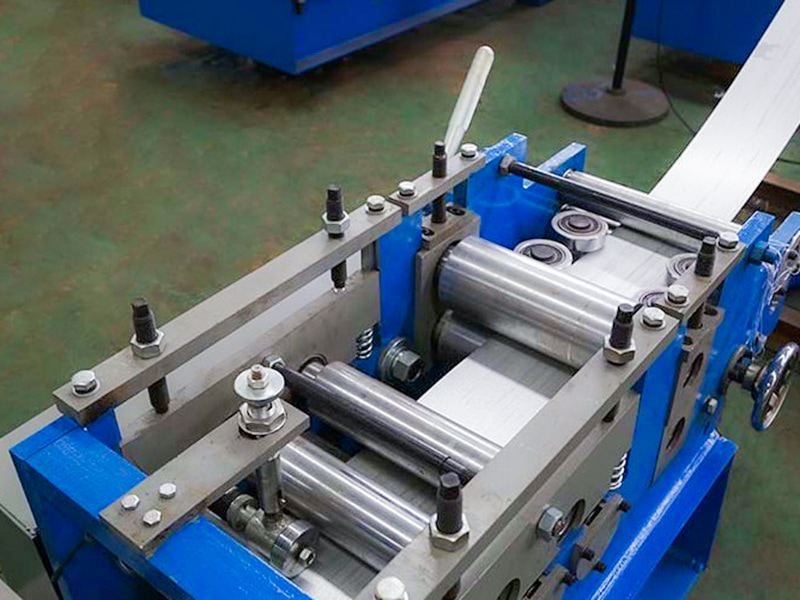

Nagy szilárdságú szintezőgép: 9 henger egyenesíti ki a 2,0 mm vastag lemezeket a sarlóhajlítás kiküszöbölésére (egyenesség ≤1mm/m).

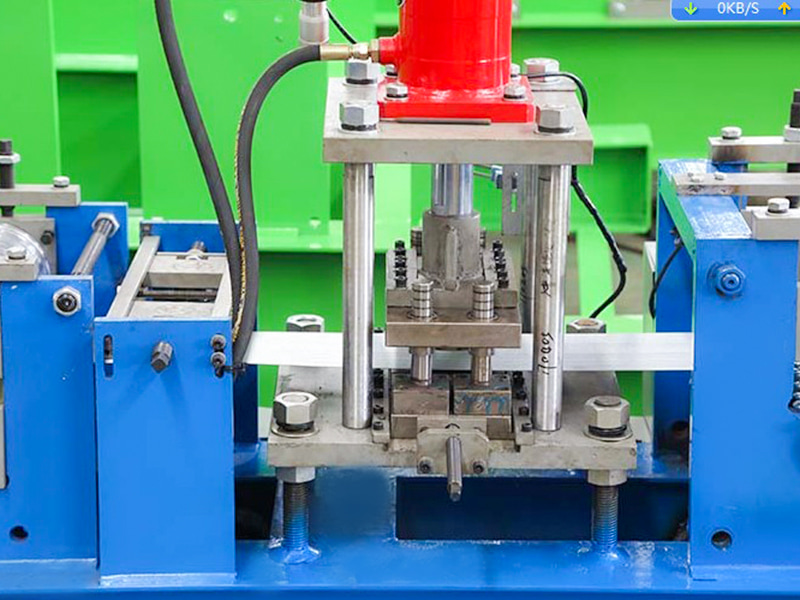

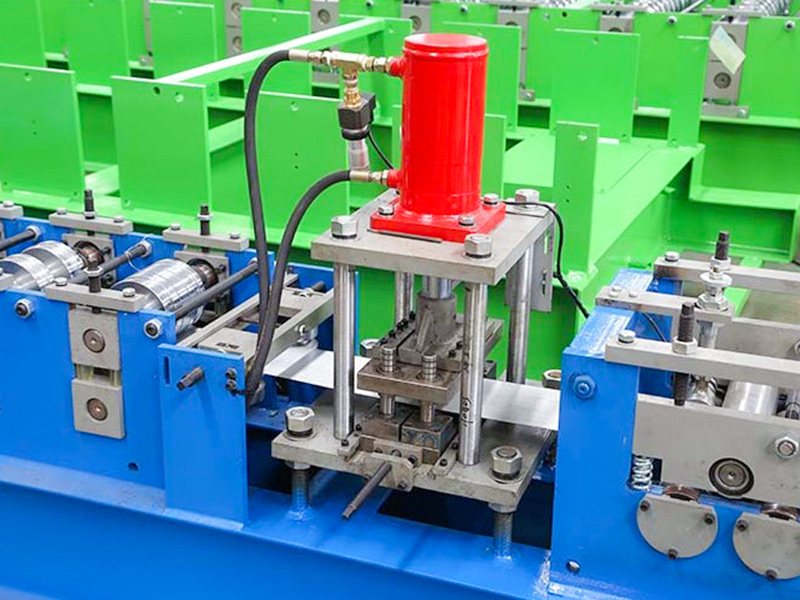

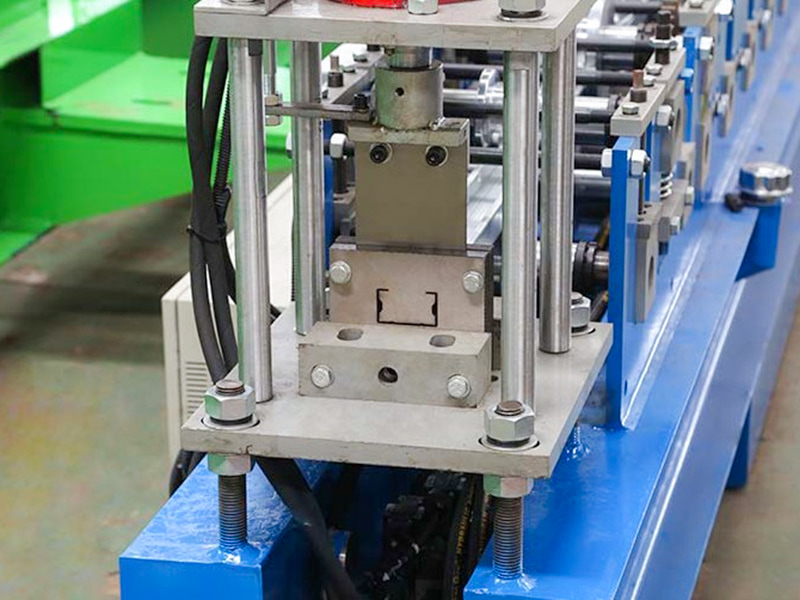

Precíziós lyukasztó egység: A szervo-stancolás szinkronizálja a lyukasztást:
• Oszlopcsatlakozó furatok (Φ12 ± 0,1 mm)
• Targonca furatok (100×50 ± 0,2mm).

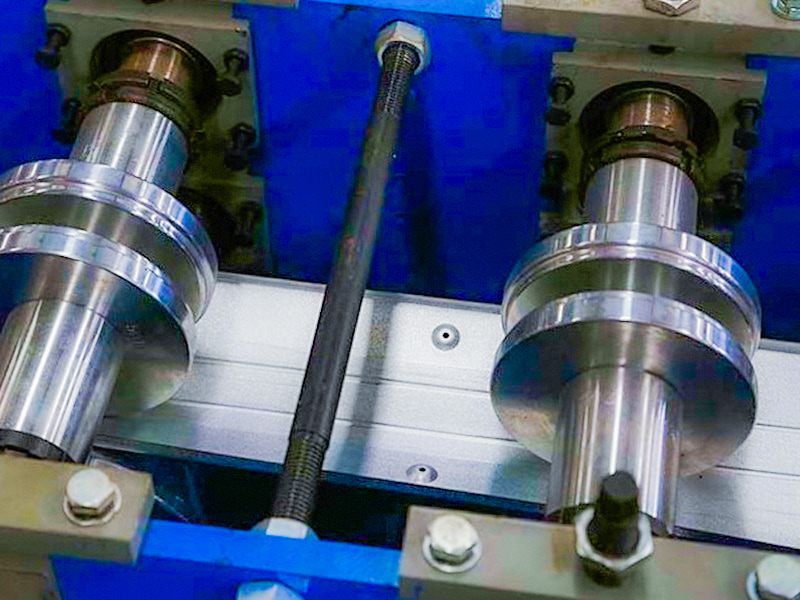

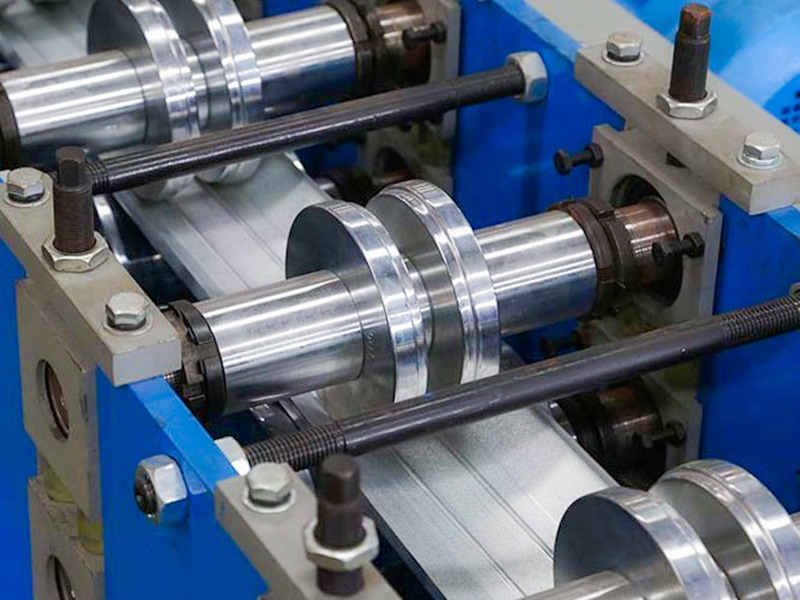

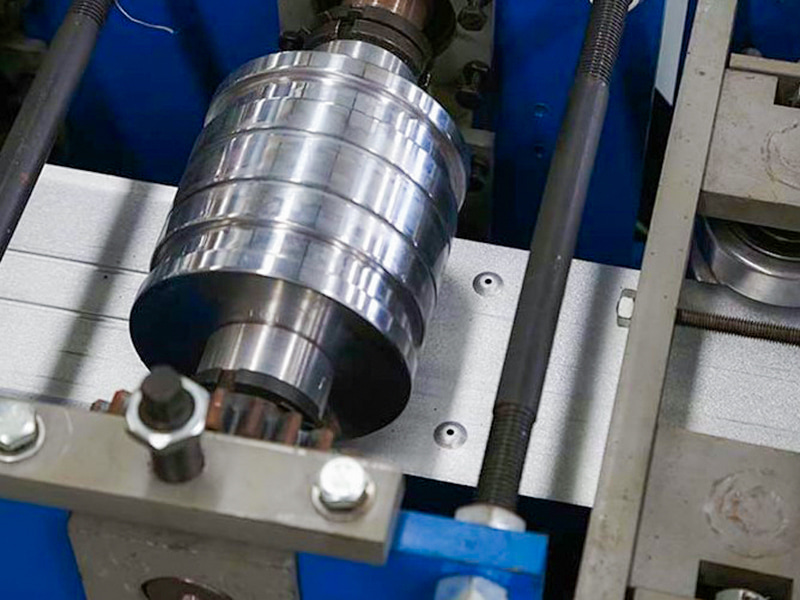

Összetett szakaszalakító gép (magmodul): 18-22 keményfém hengerkészlet (SKD11), lépésről lépésre préselés
Online elektrosztatikus szórás: Por visszanyerési arány ≥ 98%, bevonat kikeményedési hőmérséklete 200°C ± 5°C (0 tapadási szint).
Szervo hosszra vágás: Repülő fűrészvágás (vágási dőlés ≤ 0,5°), hossztartomány 0,5-2,5 m (tűrés ± 0,3 mm).
Intelligens raklapozó robot: Vizuálisan azonosítja a profiltípusokat, rendezi és halmozza fel (oszlopok/gerendák/panelek külön raktárakban).
Digitális ikervezérlő rendszer: A hengernyomás és a hőmérséklet valós idejű monitorozása, előrejelzi a karbantartási ciklusokat, és ≤ 0,5%-os állásidőt tart fenn.
Ipari alkalmazási érték:
Költségcsökkentés és hatékonyságnövelés: Az egysoros gyártási kapacitás eléri az 50-80 métert percenként, 15-ször gyorsabban, mint a hegesztési folyamatok, így 40%-kal csökkentik a gyártási költségeket.

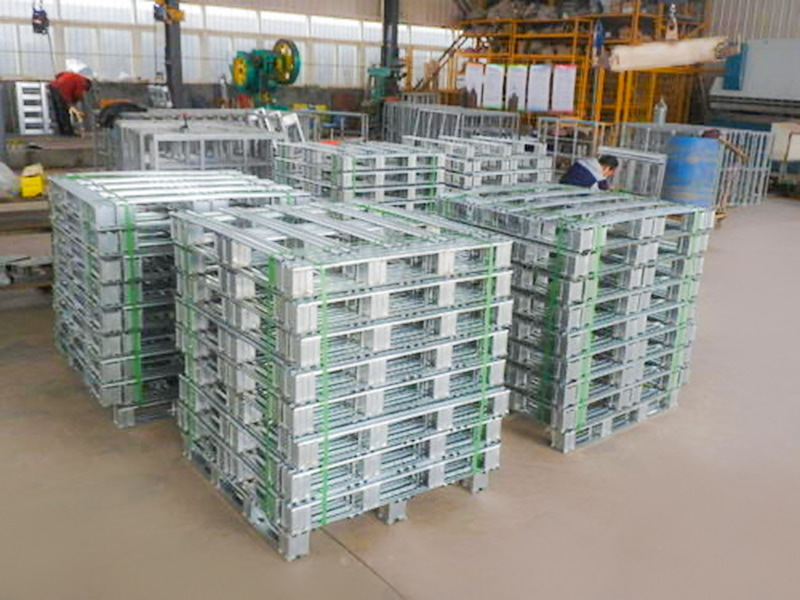

Helyoptimalizálás: egymásba ágyazható kialakítás (az üres raklapok 5 rétegben is egymásra rakhatók), így 60%-ot takarít meg a tárhelyen.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12MoV acél | Vákuumos keményítés |
| Főtengely | φ75, 40 Kr | Edzés és temperálás |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 18,5 kW, K sorozat | |
| Főhajtás Sebességváltó | Lánc és hajtómű | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motorteljesítménye 22 kW |
| Lyukasztó mód | Lyukasztóeszköz | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulika állomás motorteljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 28 méter körül | |
| Berendezés súlya | Körülbelül 8 tonna | |
| Nyersanyag vastagság | 1,0-2,0 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 156-20 m/perc | |
