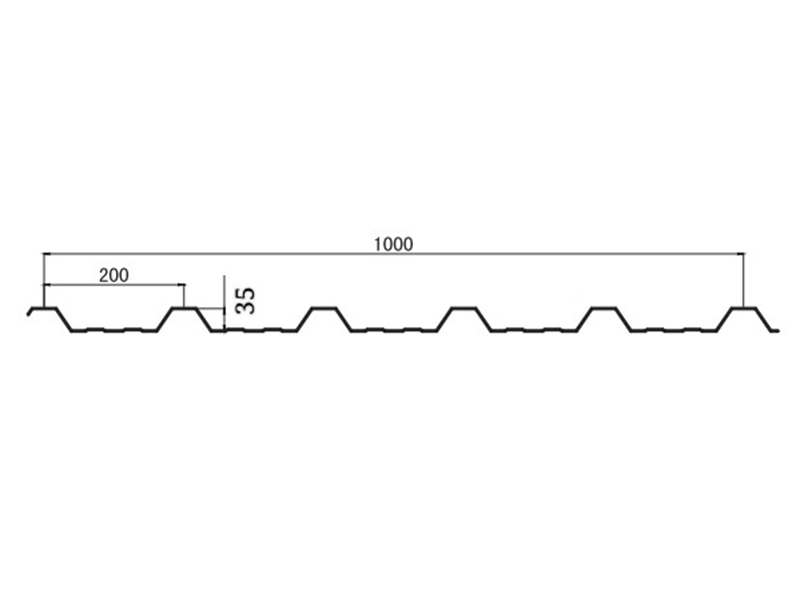

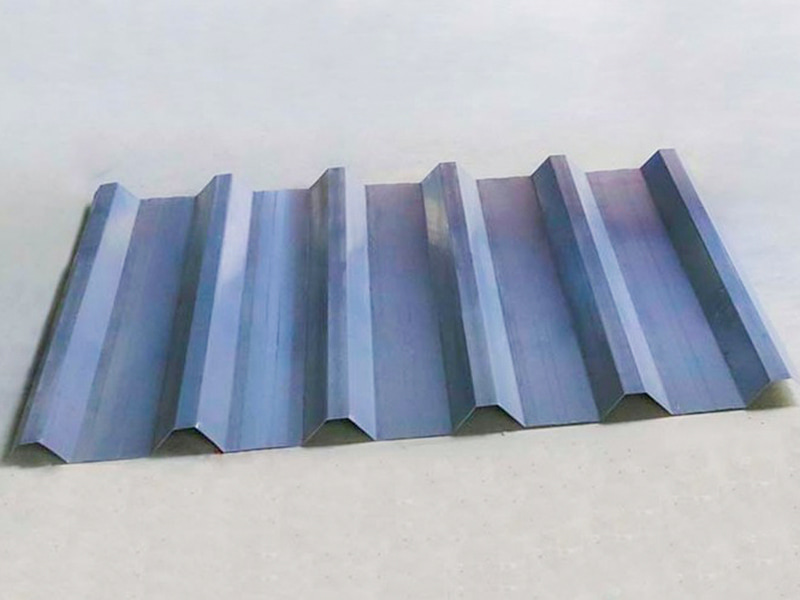

A nagy sebességű tetőfedő lemezhenger-formázó gép egy teljesen automatikus lemezmegmunkáló gép, amelyet kifejezetten az építőipar számára terveztek. Alapvető funkciója a fémtekercsek (például színezett acél, horganyzott acél és alumínium-magnézium-mangán acél) folyamatos és nagy sebességű tekercselése meghatározott keresztmetszeti formájú (például hullámos, trapéz- és állóvarratú) tetőpanelekké. A nagy sebesség (általában ≥30 m/perc) jellemzi, nagy hatásfokkal, nagy pontossággal és alacsony veszteséggel rendelkezik, így kulcsfontosságú gyártóberendezés a nagy acélszerkezetek, például gyárak, repülőterek és stadionok tetőszerkezetéhez.
Jiangyin Hailong Machinery Factory van Nagy sebességű tetőfedő hengeralakító gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Nagy sebességű tetőfedő hengeralakító gép eladó.
Alapfunkciók és műszaki jellemzők:
1. Nagy sebességű folyamatos alakítás
Működési sebesség: 30-150 m/perc (a hagyományos hengeralakító gépek 3-5-szöröse)
Hajtás: Szervomotor szinkronvezérléssel (mindegyik tekercs önállóan hajtható)
Előnyök: 5.000-15.000 m2 tetőpanel 8 óra alatt állítható elő, kielégítve a nagyprojektek gyors kivitelezési követelményeit.
2. Nagy pontosságú keresztmetszet-szabályozás
Alakítási pontosság: ±0,5 mm/méter (biztos tetőfugákat)
Kulcstechnológiák:
Hengerek CNC köszörülése (pontosság ±0,01 mm)
Online lézeres vastagságmérő zárt hurkú visszacsatoló rendszer (valós idejű kompenzáció a lemezvastagság ingadozásaiért)
Dinamikus hidraulikus oldalirányú pozicionálás (megakadályozza az eltérést)
3. Intelligens automatizálás
Automatikus szerszámcsere rendszer (opcionális): 15 percen belül vált a különböző lemeztípusok között (pl. 760 → 820).
IoT Remote Monitoring: Valós idejű adatgyűjtés (sebesség, hibaarány, kimenet) és mobilkezelési támogatás.
Automatikus kenőrendszer: Pontosan permetezi a kenőanyagot a görgőkre a kopás csökkentése érdekében.
Alapszerkezet:
Uncoil szintező egység: Hidraulikus letekercselő 17 görgős egyengető (megszünteti a tekercsfeszültséget, biztosítva a ≤1mm/m² síksági hibát a lap fejénél és végénél)
Szervo adagoló: Csípőgörgős jeladó, ±0,3 mm-es adagolási pontosság (pontos vágási elhelyezést biztosít minden szakaszon)

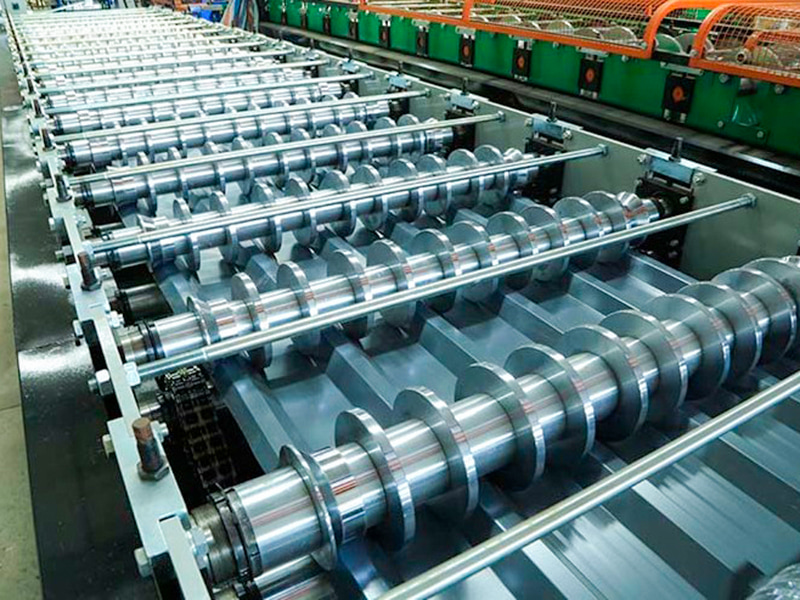

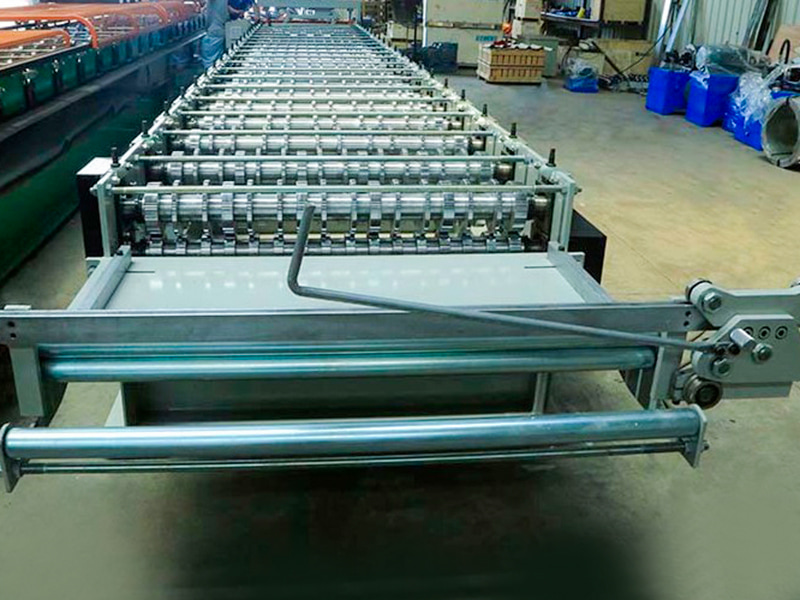

Alakítógép (alapegység): 20-30 görgőkészlet lépcsőzetesen elhelyezve, durva alakító, simító és méretező részekre osztva
Hidraulikus vágórendszer: Repülő nyíró/pneumatikus nyíró (non-stop vágás közben, sorja ≤0,1 mm)

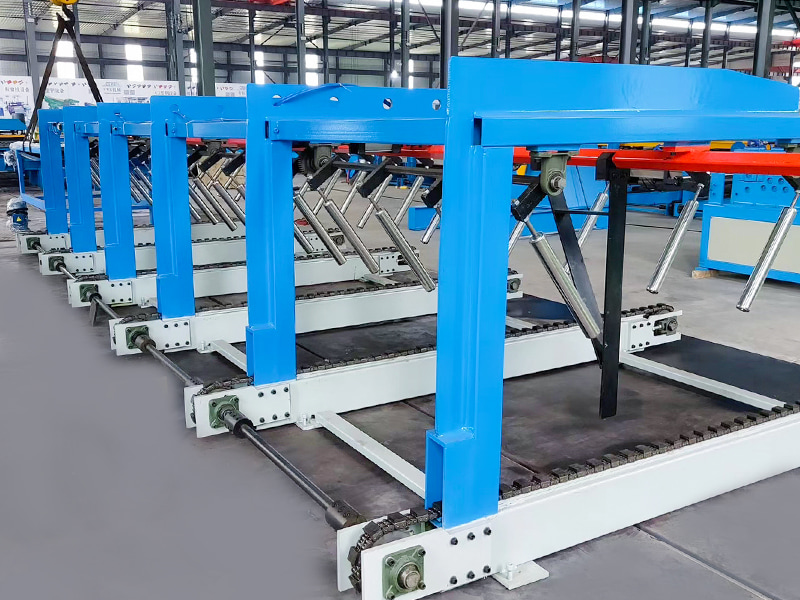

Kisütési támogatás: Változtatható frekvenciájú szállítószalag alakító konzol (megakadályozza a karcolódást és a kész lapok felhalmozódását)
Vezérlőszekrény: Ipari PC PLC (Siemens 1500 sorozat), amely támogatja a lemezanyag adatbázishoz való hozzáférést
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.36 I-Beam Steel | Általános hegesztési szerkezet |

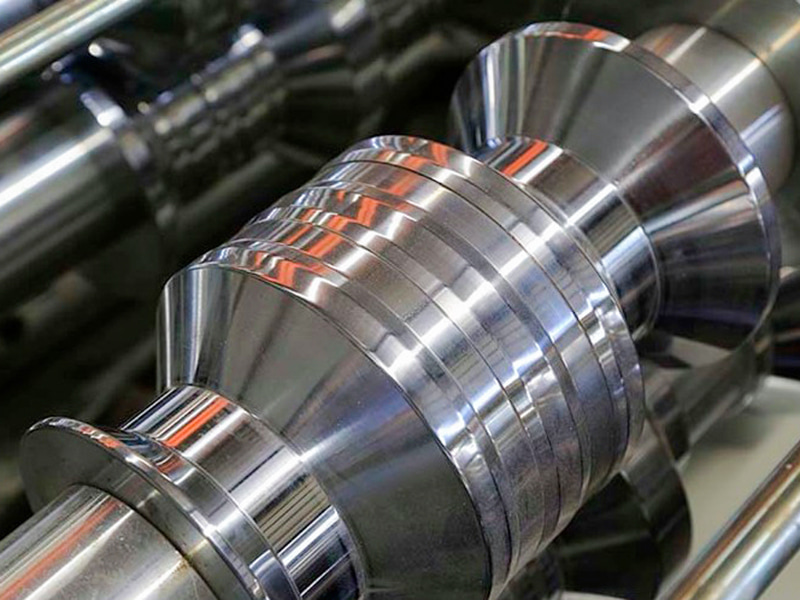

| Görgős anyag | Cr12MoV | Vákuumos keményítés |
| Főtengely | φ80, 45# Acél | Edzés és temperálás |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 11 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 5,5 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Uncoiler | 10 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 5,5 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| Gyártósor teljes hossza | Körülbelül 20 méter | |
| Berendezés súlya | Körülbelül 8 tonna | |
| Nyersanyag vastagság | 0,3-0,8 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | Több mint 25 m/perc | |
