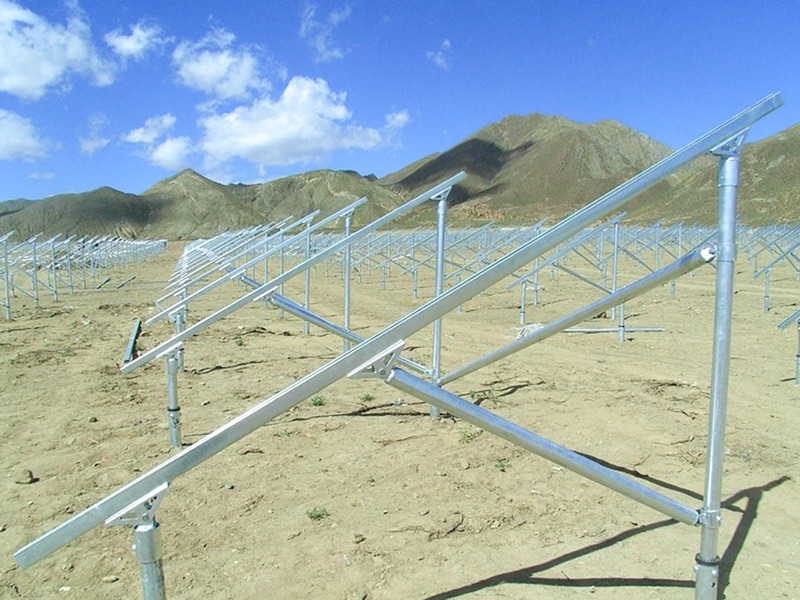

A Solar Strut Channel Roll Forming Machines egy teljesen automatizált hengerlőgép, amelyet kifejezetten a napelemes fotovoltaikus erőművek támasztórendszereinek fémalkatrészeinek gyártására terveztek. Több precíziós henger segítségével folyamatosan hidegen hajlítja a fémtekercseket (alumínium-magnézium-cink bevonatú acél, alumíniumötvözet vagy rozsdamentes acél) fotovoltaikus állványprofilokká (például sínek, átlós gerendák, oszlopok, szelemenek stb.), sajátos keresztmetszeti formákkal, hogy megfeleljen a földi, tetőre szerelt erőművek és az elosztott erőművek telepítési követelményeinek. fotovoltaikus rendszerek.
Jiangyin Hailong Machinery Factory van Solar Strut Channel hengeralakító gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Solar Strut Channel hengeralakító gépek eladó.
Alapfunkciók és műszaki jellemzők:
Változatos keresztmetszeti alkalmazkodóképesség

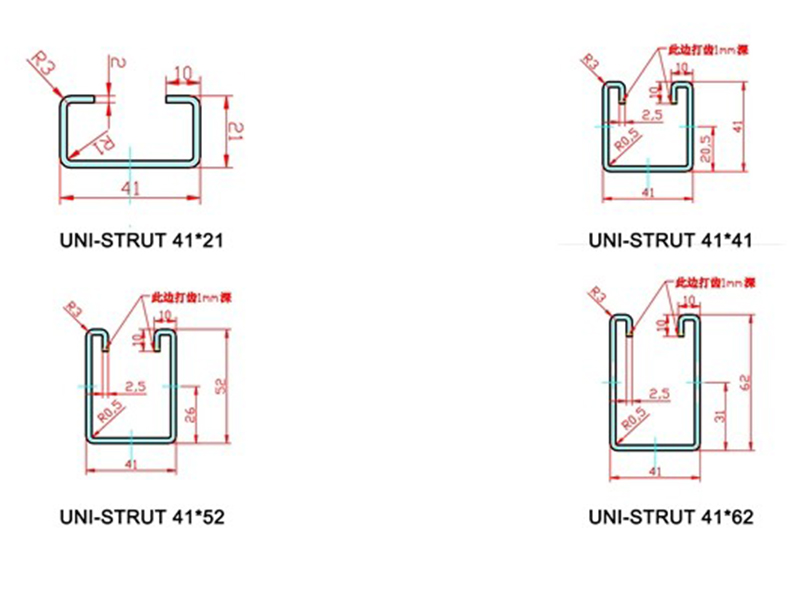

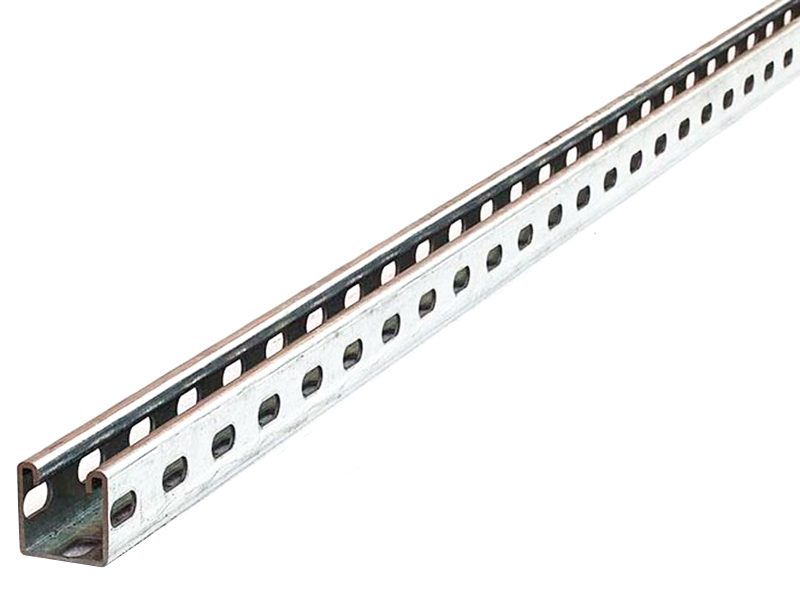

Solar Rail: C/U alakú hornyokkal, a fotovoltaikus panel bilincseinek rögzítésére szolgál.
Szelemen: Z vagy Σ alakú, a fő szerkezeti terhelést viseli.
Földelő csavarhüvely: Négyzet alakú vagy kerek cső csatlakozó furatokkal, a földelőállvány rögzítésére szolgál. https://example.com/pv-profile-types.png (Diagram: Common PV Rack Profiles)
Nagy szilárdságú, könnyű kivitel
Anyagvastagság: 0,8-3,0 mm (2,0 mm alumíniumötvözetnél, 1,5-3,0 mm acélnál).
Szakítószilárdság: 550 MPa nagy szilárdságú acél (pl. S550GD AZ150) vagy 6061-T6 alumíniumötvözet.
30%-os súlycsökkenés alakítás után a melegen hengerelt profilokhoz képest, csökkentve a szállítási és szerelési költségeket.
Korrózióálló folyamatgarancia
Tükörpolírozott görgők (Ra ≤ 0,4μm) minimális kenés az alumínium-magnézium-cink bevonat (≥ 150g/m² AZ150) védelme érdekében.
A dinamikus tekercsrés kompenzáció megakadályozza a felületi karcolásokat.
Intelligens és rugalmas gyártás
Quick Die Change System: Cserélje ki a teljes görgőkészletet ≤ 30 perc alatt, váltva a különböző keresztmetszetek között (pl. C-típusról Z-típusra).
Változó keresztmetszetű szervótechnológia: Egyetlen gyártósor különböző hosszúságú profilokat tud előállítani (például trapéz vezetősíneket lejtőkhöz).
A berendezés alapelemei:

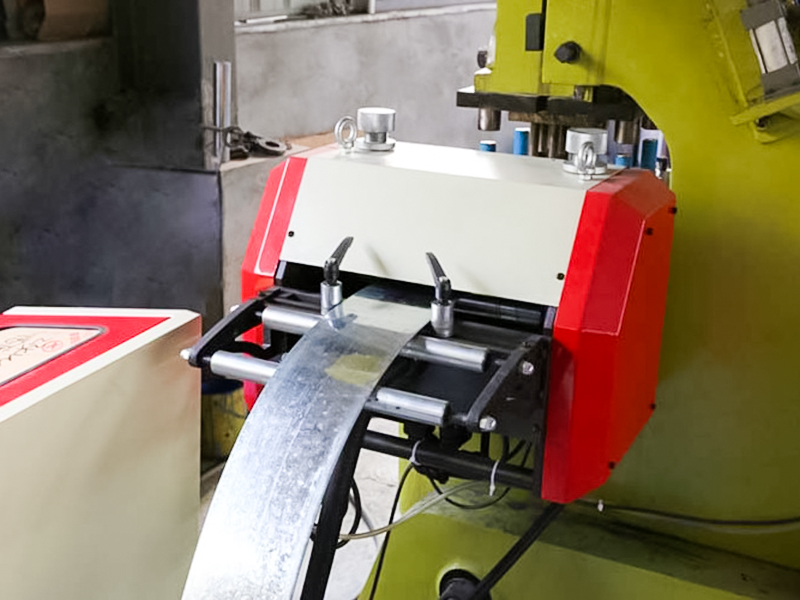

Kétfejű decoiler: Automatikusan váltja a tekercseket, támogatja az alumínium- és acéltekercsek vegyes gyártását, és rendelkezik EPC (Electronic Process Control) korrekcióval.
Nagy pontosságú egyengetőgép: 9-11 görgő szintezi a tekercseket, kiküszöböli a folyási feszültséget és ≤0,5 mm/m egyenességet ér el.

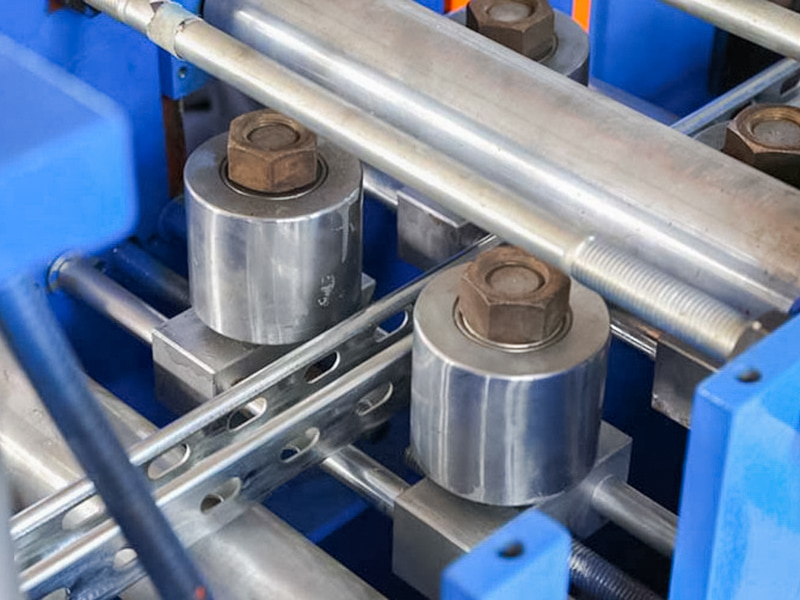

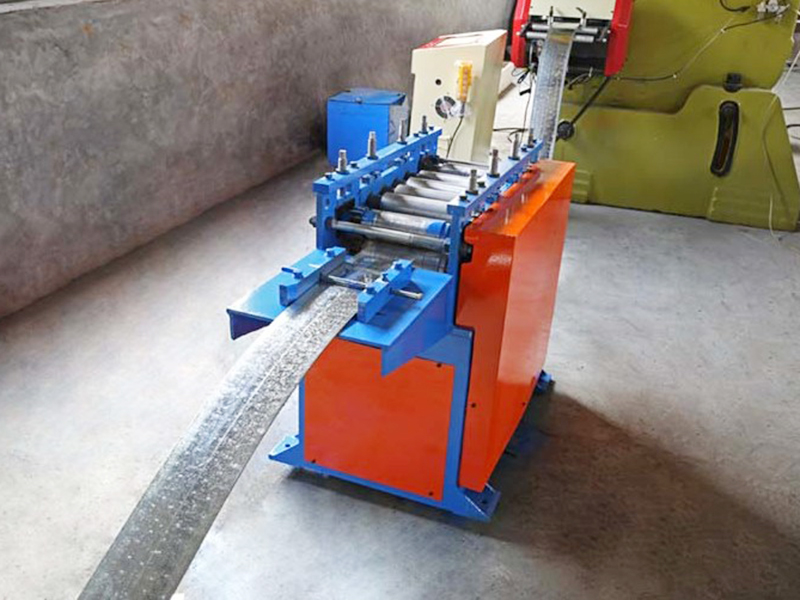

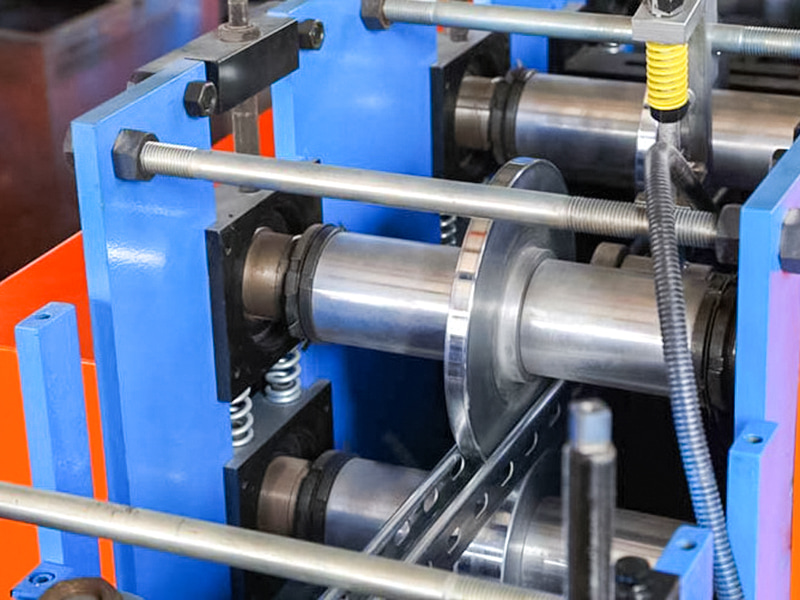

Kialakítása nagygép: 16-24 keményfém hengerkészlet (SKD11 anyag), három szakaszra osztva:
• Előlyukasztás → Hideghengerlés → Méretezés és kalibrálás

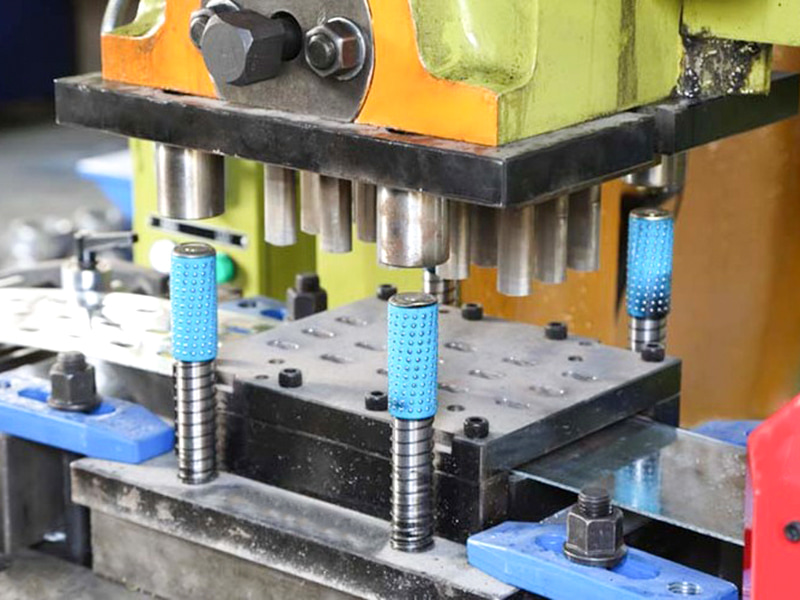

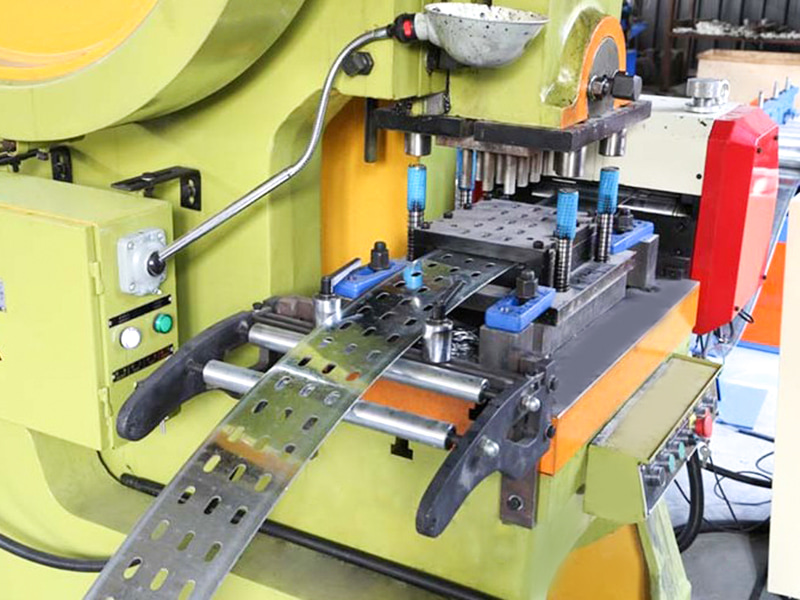

Online lyukasztó/bemetsző egység: A szervo-hidraulikus rendszer egyszerre lyukasztja ki a csatlakozási lyukakat, a lefolyónyílásokat és a földelési jel lyukakat ±0,2 mm-es lyukpozíció-pontossággal.

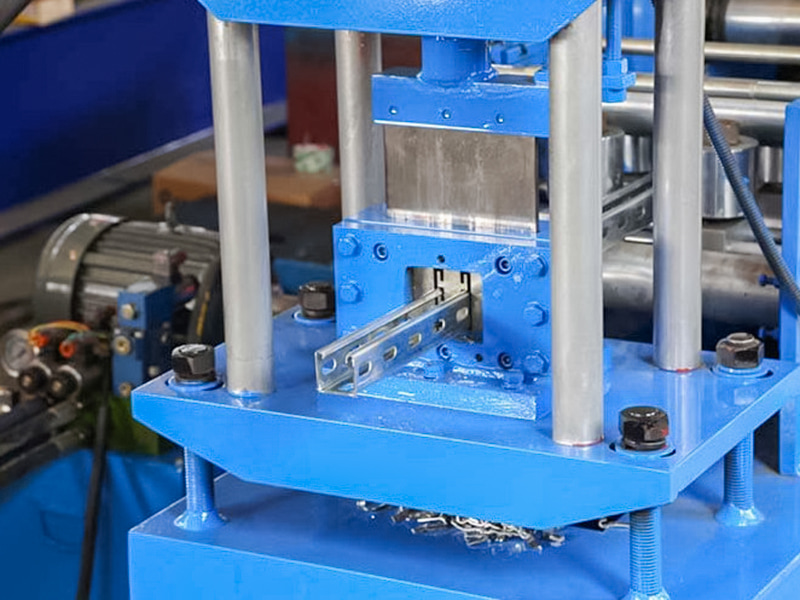

Szervokövető vágás: A repülő fűrész/lézeres vágás (különösen alumíniumötvözetekhez) biztosítja a sorjamentes vágást ±0,3 mm-es hossztűréssel.
Automatikus palettázó robot: Profiltípusonként egymásra rakja a szakaszokat, és karcolásgátló tapadókorongokkal van felszerelve (felületi bevonattal).
Intelligens vezérlőrendszer: integrált MES rendszerrel, valós idejű energiafogyasztás/hozam-figyelés, valamint távdiagnózis támogatása.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12MoV acél | Vákuumos keményítés |
| Főtengely | φ80, 40 Kr | Edzés és temperálás |
| Csoportok kialakítása | 22 | |
| Fő motor teljesítmény | 18,5 kW, K sorozat | |
| Főhajtás Sebességváltó | Lánc és hajtómű | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motorteljesítménye 22 kW |

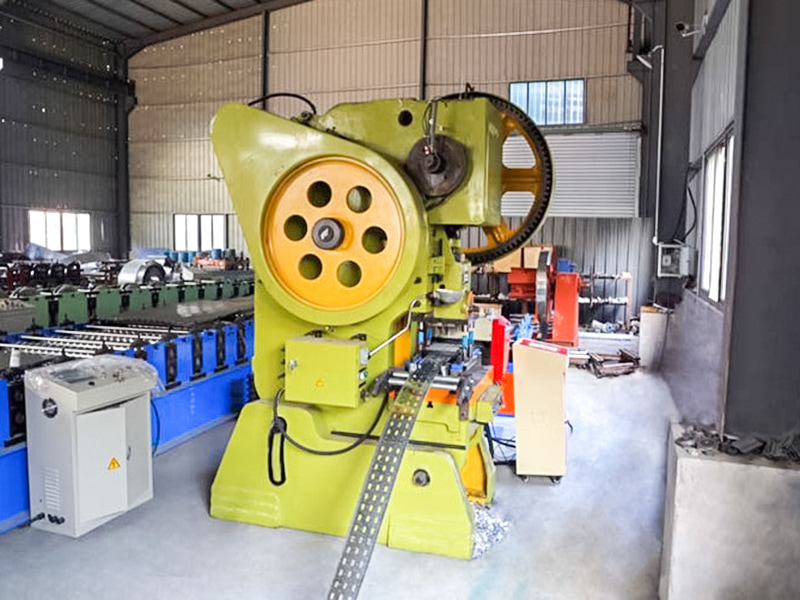

| Lyukasztó mód | Lyukasztógép | |
| Uncoiler | 10 tonnás rakomány, rakodóállvánnyal | A hidraulika állomás motorteljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 40 méter körül | |
| Berendezés súlya | 16 tonna körül | |
| Nyersanyag vastagság | 2,0-2,5 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 16-20 m/perc | |
