Állványipari hengeralakító gépek

Alapfunkciók és műszaki jellemzők:

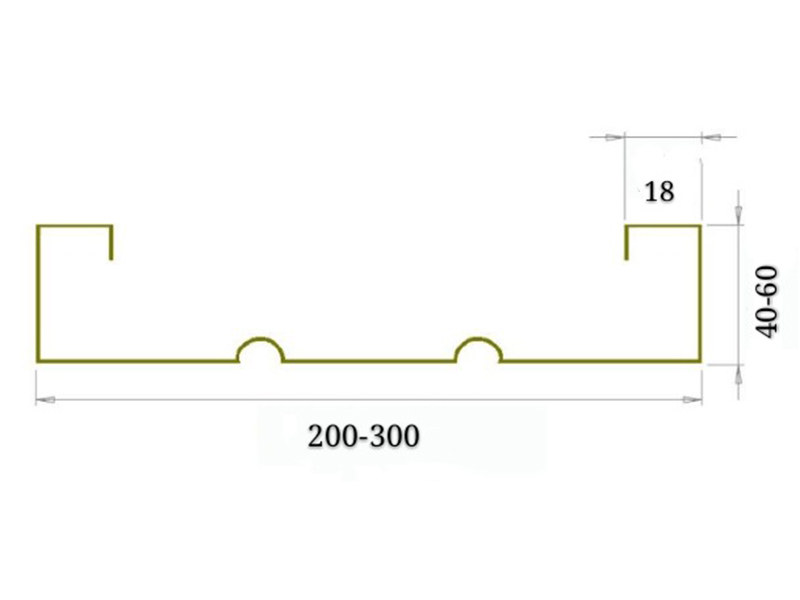

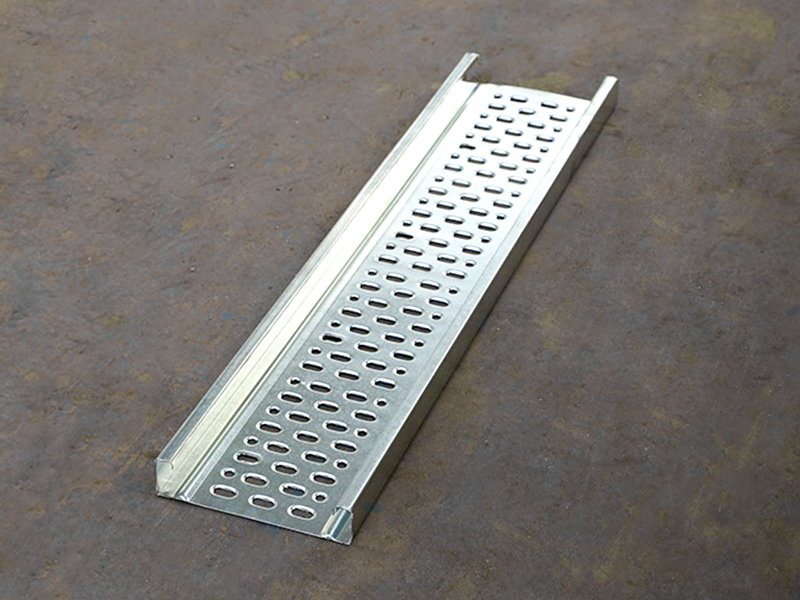

1) Nagy szilárdságú teherhordó szerkezet

Hosszirányú merevítőborda: 3-5 trapézborda növeli a hajlítószilárdságot (terhelhetőség ≥ 1 tonna/㎡).

U-alakú végszegély: Megakadályozza a vágásokat a dolgozókon és növeli az élek merevségét.

Csúszásgátló kialakítás: A felület rombusz alakú vagy kör alakú csúszásgátló bordákkal rendelkezik (≥ 1,2 mm magas), súrlódási tényezője > 0,5.

2) Hatékony folyamatos gyártás

A vonalsebesség 20-40 m/perc között van, egyetlen géppel több mint 3000 m2 acél gyártására képes naponta (ami 6000 fa cseréjének felel meg).

Az automatikus méretre vágás 1,0 m-től 3,0 m-ig tesz lehetővé egyedi hosszúságokat, ±1 mm-es pontossággal.

3) Korróziós kompatibilitás

Az aljzatot epoxi alapozóval vagy tűzihorganyzott bevonattal látják el (60 μm-es horgany bevonat), így biztosítva, hogy a bevonat ne sérüljön meg az alakítási folyamat során.

Az opcionális online permetezőegység kétoldalas korrózióvédelmet biztosít (nedves, savas és lúgos környezetre is alkalmas).

Alapvető berendezés komponensek:

Nagy teherbírású letekercselő: Kapacitás 5-8 tonnás acéltekercsekhez, hidraulikus tekercs-tágítás és automatikus központosítás, feszültségszabályozással a deformáció megelőzésére.

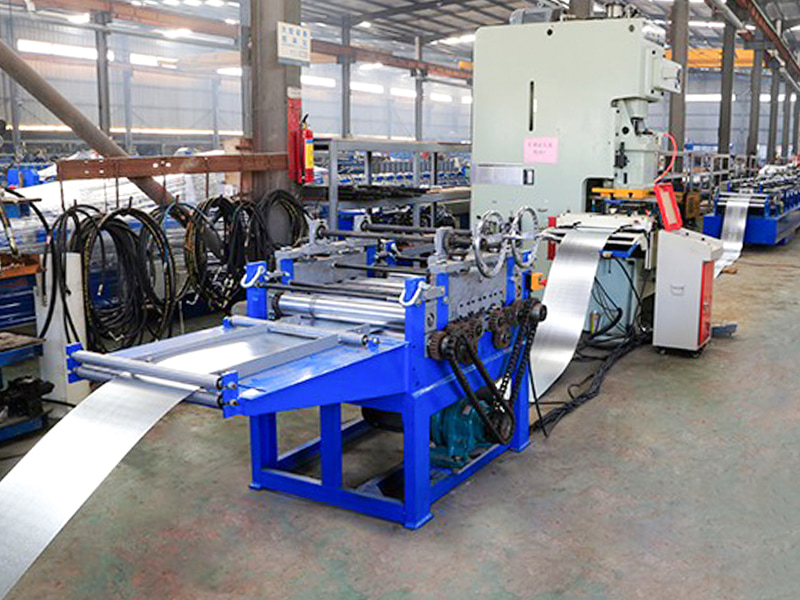

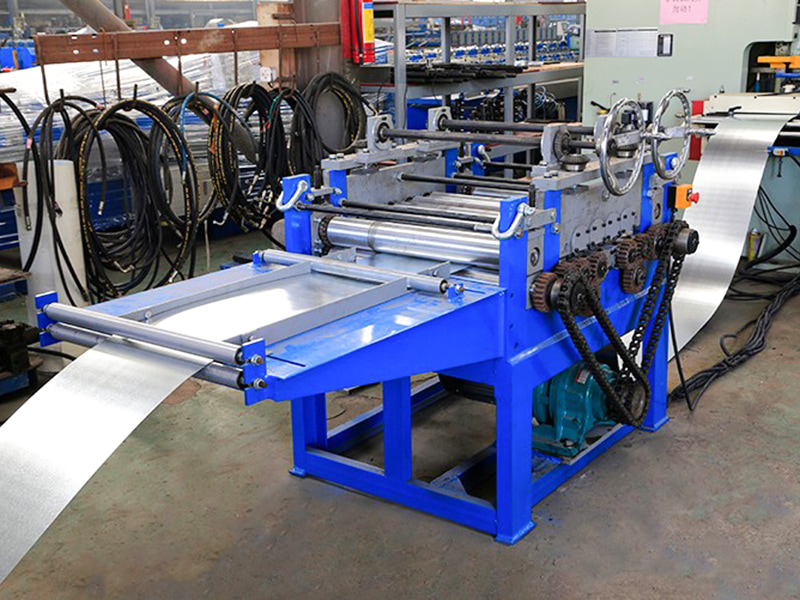

Kilencgörgős kiegyenlítő: Megszünteti a tekercs belső feszültségét, és biztosítja az aljzat síkságát (≤ 2 mm/m).

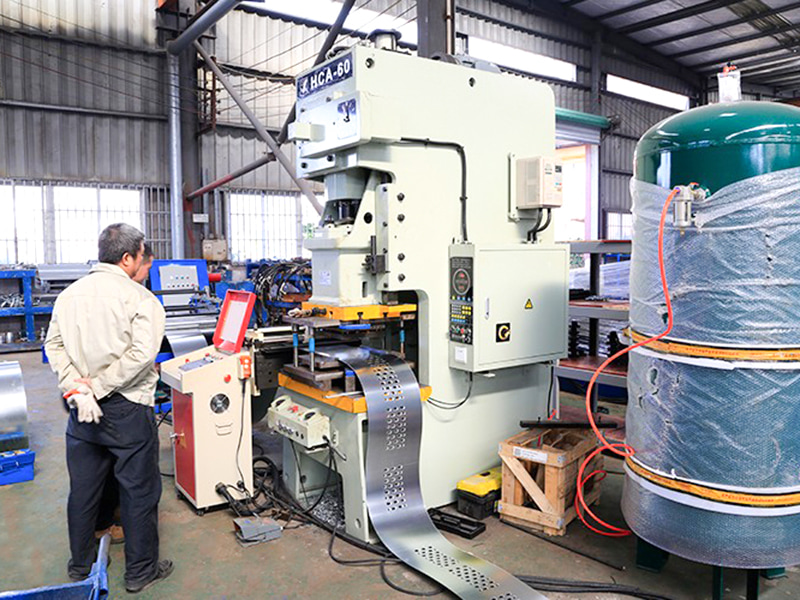

Lyukasztó/bemetsző egység: Egyszerre lyukasztja ki a csatlakozó lyukakat (kötözéshez és rögzítéshez) és a vízelvezető lyukakat (a víz felhalmozódásának megakadályozására), ±0,5 mm-es lyuktávolságú pontossággal.

Csúszásgátló mintaképző rendszer (magmodul): Hidraulikus lyukasztókat vagy görgős dombornyomást alkalmaz, valós idejű nyomás-visszacsatolással, amely szabályozza a minta mélységének konzisztenciáját.

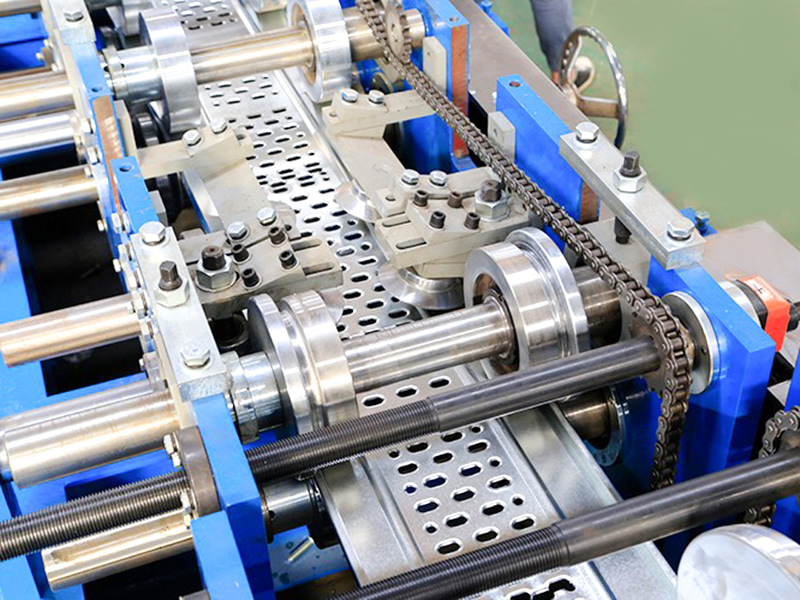

Merevítőborda-formázó gép: 12-18 görgőkészlet fokozatosan nyomja a hosszanti erősítő bordákat. A görgők kopásálló Cr12MoV (HRC 58-62) anyagból készülnek.

Végél-kötőgép: Egy hajlító mechanizmus 180°-ban körbetekeri a lemez végeit acélszalag körül (az alaplemez vastagságával megegyező vastagságú), kiküszöbölve a sorjaveszélyt.

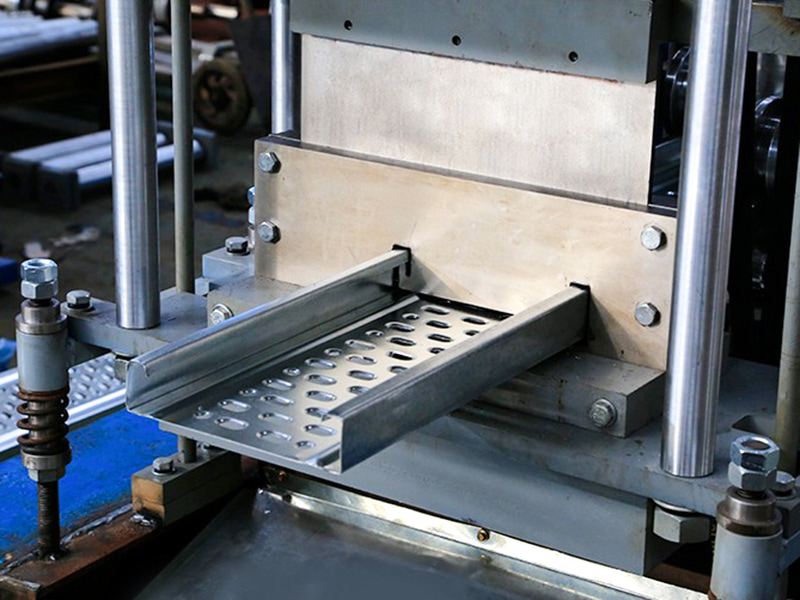

Hidraulikus hosszvágó rendszer: A kettős henger szinkronizálja a vágást a sima, torzításmentes vágás érdekében (nincs sorja vagy villogás).

Automatikus halmozási rendszer: A réteges halmozás pneumatikus tapadókorongokkal vagy robotkarral történik, állítható rakatmagassággal (általában 1,2 m).

PLC intelligens vezérlés érintőképernyő: Paraméterbeállítások (hossz/mennyiség/csúszásgátló minta), hiba-öndiagnosztika és automatikus gyártási statisztikák.
