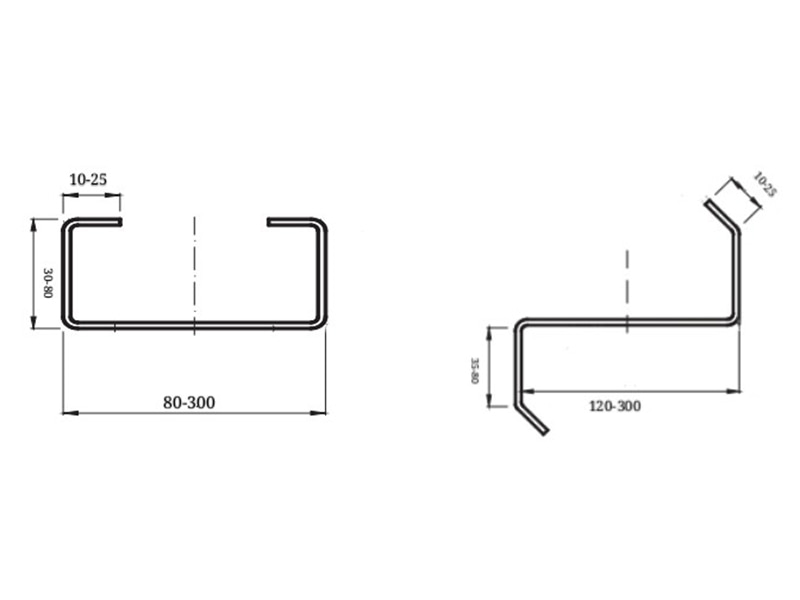

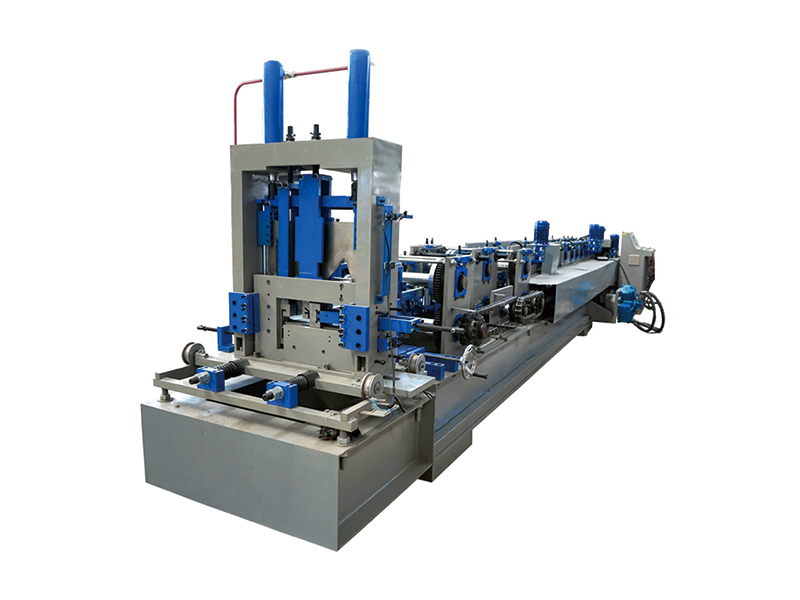

A CZ Szelemenhenger-formázógép egy nagymértékben automatizált ipari gép, amelyet kifejezetten C/Z-szelvények hatékony és folyamatos gyártására terveztek. Széles körben használják acélszerkezetek építésében, különösen nagy fesztávú tető- vagy falrendszerekben, amelyek nagyobb teherbíró képességet és stabilitást igényelnek. A 80-300 típusú teljesen automatikus CZ Purlin tekercsformázó gép egy speciális gép, fejlettebb technológiával és összetettebb alakítási folyamattal. Kifejezetten nagy teljesítményű CZ-szelvényű kompozit szelemenek gyártására tervezték. Egy nagymértékben automatizált hideghengerlési eljárással (esetleg soros illesztési technológiával kombinálva) folyamatosan acélszalagokat dolgoz fel különböző CZ profilokká, amelyek teljes magassága 80 mm és 300 mm között van. Alapértéke abban rejlik, hogy képes hatékonyan és tömegesen gyártani a nagy szilárdságú, nagy stabilitású szelemeneket, amelyek a hosszú fesztávú, nagy terhelésű konstrukciókhoz szükségesek. Ez egy létfontosságú berendezés a csúcsminőségű acélszerkezet-gyártásban. Műszaki nehézségei és költségei azonban általában magasabbak, mint a szabványos C-szelvény formázógépeké.
Jiangyin Hailong Machinery Factory van 80-300 típusú CZ szegélyléc-hengerformázó gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk 80-300 típusú CZ szegélyléc-hengerformázó gépek eladó.
A C-típusú géphez hasonlóan ez azt jelenti, hogy a berendezés teljesen automatizált funkciókkal rendelkezik:
Automatikus letekercselés: Az acéltekercs automatikusan letekercselődik, kiegyenlődik, és az alakítósorba kerül.

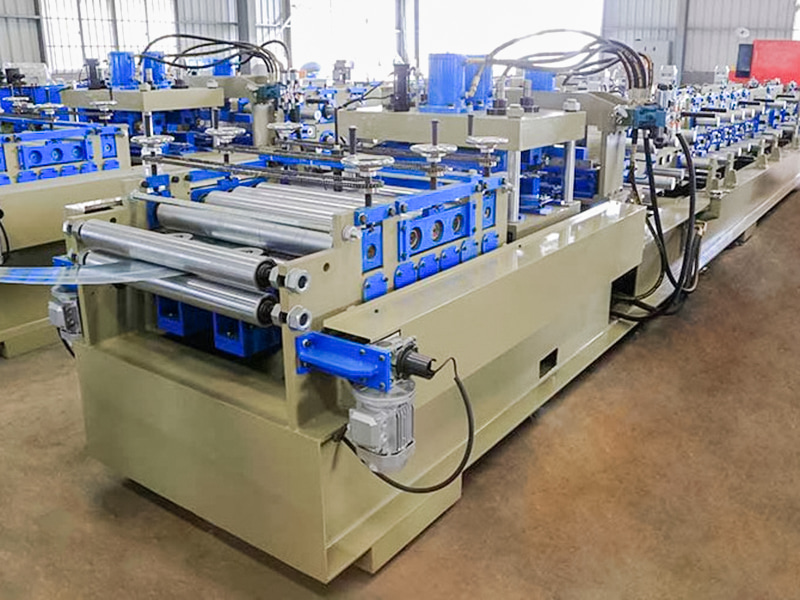

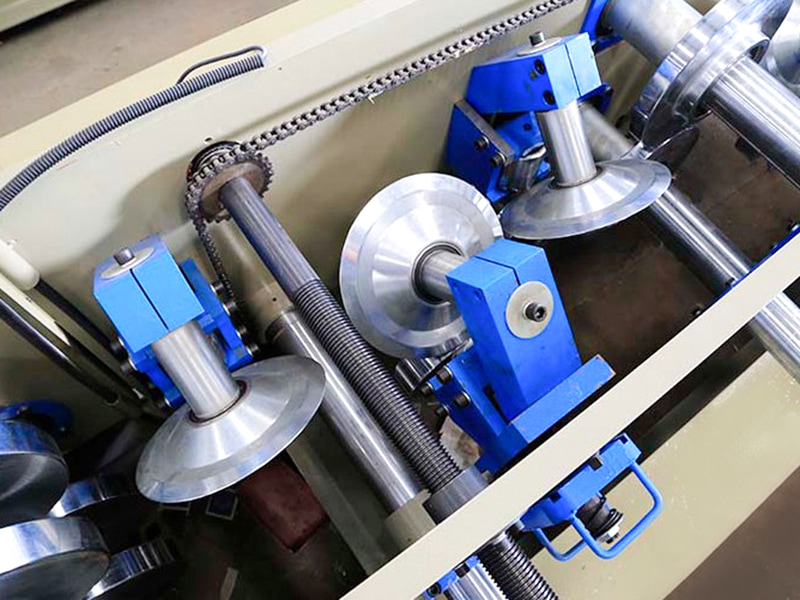

Automatikus hengeralakítás: Programvezérelt, többmenetes precíziós hengerlés.
Automatikus vágás hosszra: A nagy sebességű repülő fűrészek vagy hidraulikus ollók precíz vágást végeznek folyamatos mozgásban, biztosítva a megszakítás nélküli termelést.
Automatikus kiürítés/halmozás: A késztermékeket a rendszer automatikusan továbbítja, számolja és szépen egymásra rakja.

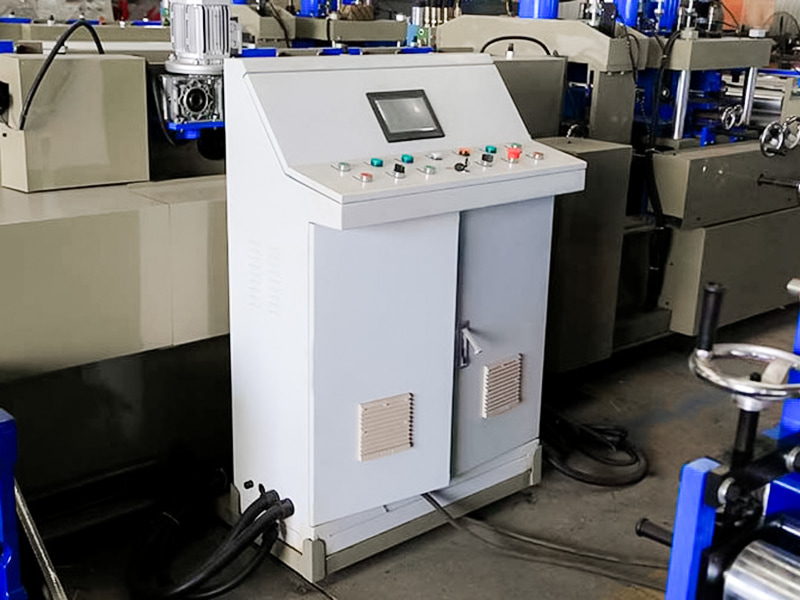

PLC intelligens vezérlés: A paraméterek (specifikáció, hossz, mennyiség, furatpozíció stb.) az érintőképernyőn keresztül állíthatók be, a rendszer pedig automatikusan végrehajtja és felügyeli a teljes folyamatot.
Előnyök:

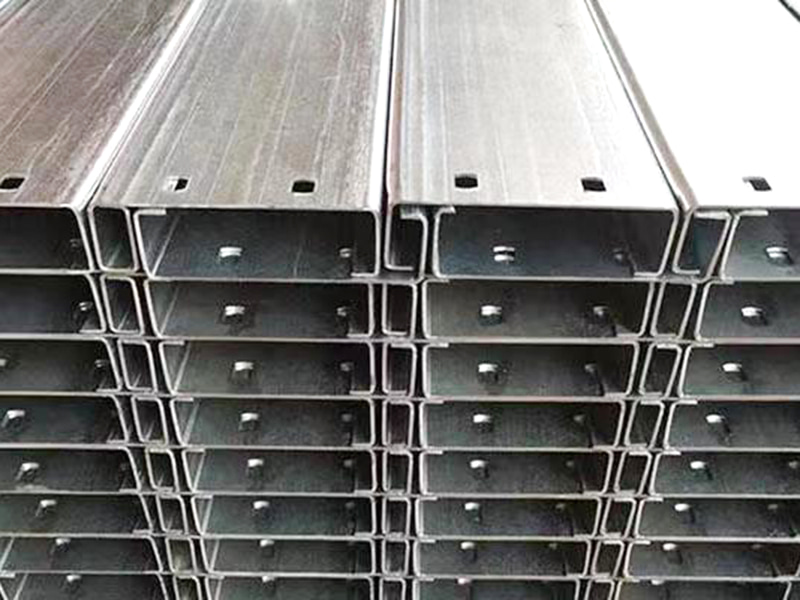

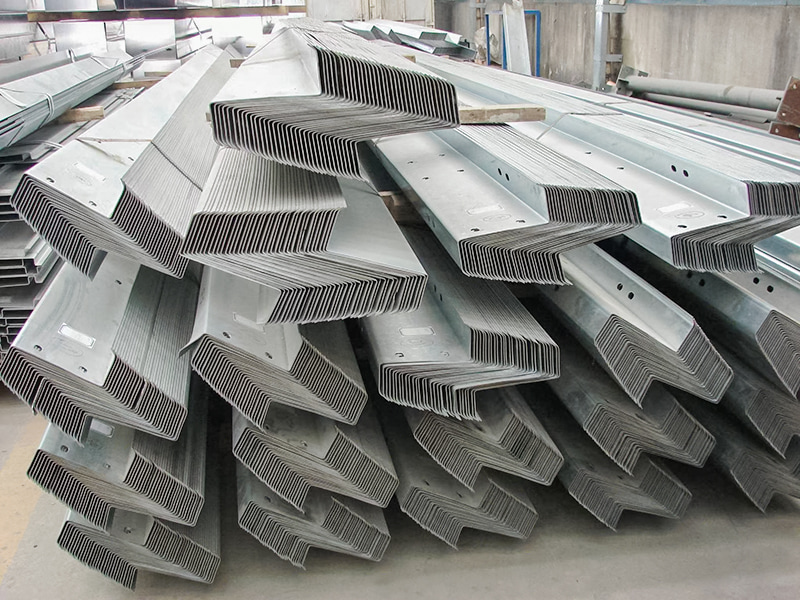

Kiváló szerkezeti teljesítmény: A gyártott CZ szelemenek olyan szilárdságot és stabilitást kínálnak, amely messze meghaladja az egyedi C-típusú szelemenekét.
Hosszú fesztávú megoldás: Kulcsfontosságú eleme a költséghatékony hosszú fesztávú konstrukcióknak.
Magas termelési hatékonyság: A teljesen automatizált folyamatos gyártás megfelel a nagy volumenű igényeknek.
Nagy pontosság és konzisztencia: A PLC-vezérlés biztosítja a méretpontosságot és az állandó minőséget.
Magas anyagfelhasználás: A folyamatos gyártás csökkenti a hulladékot. Rugalmasság (relatív): Egyetlen gép a névleges tartományon belül (80-300 mm magasság) különböző specifikációjú CZ szelemeneket tud előállítani a görgőhüvelyek cseréjével és beállításával (megjegyzés: a forma cseréje jelentős feladat).
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12Mo1V1 | Vákuumos keményítés |
| Főtengely | φ90, 40 Kr | Edzés és temperálás |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 25KW, Invt | |
| Főhajtás Sebességváltó | K107 (K107 csavaros sebességváltó) | |
| Vezetési mód | 1,2 hüvelykes duplaláncos meghajtás | |

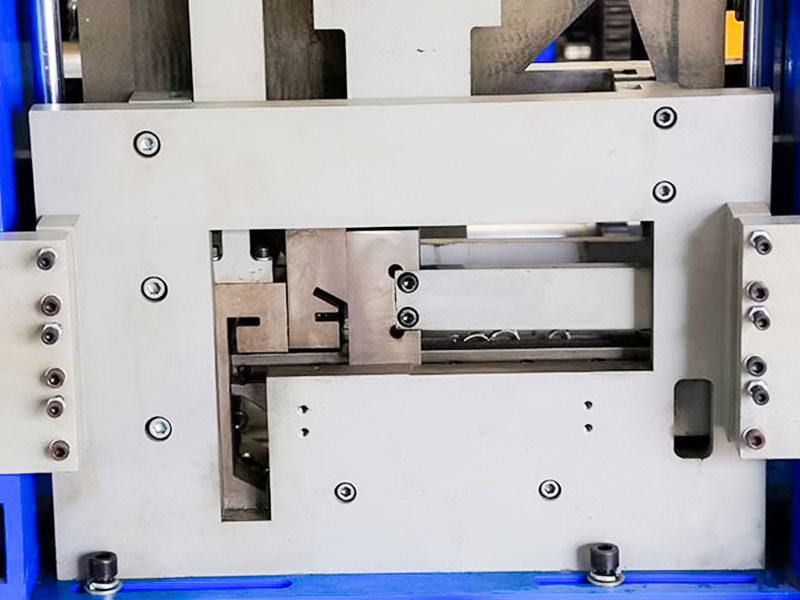

| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 11 kW |

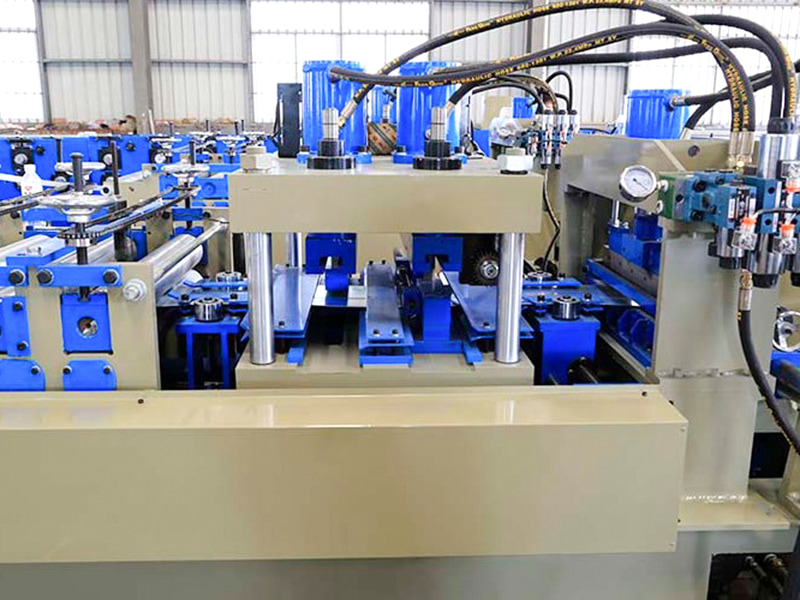

| Lyukasztó mód | Hidraulikus lyukasztás | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 25 méter körül | |
| Berendezés súlya | 12 tonna körül | |
| Nyersanyag vastagság | 3,0 mm | Q235 horganyzott tekercs |
| Nyersanyag szélesség | 175-480 mm | |
| Gyártási sebesség | 25-30 m/perc | |
