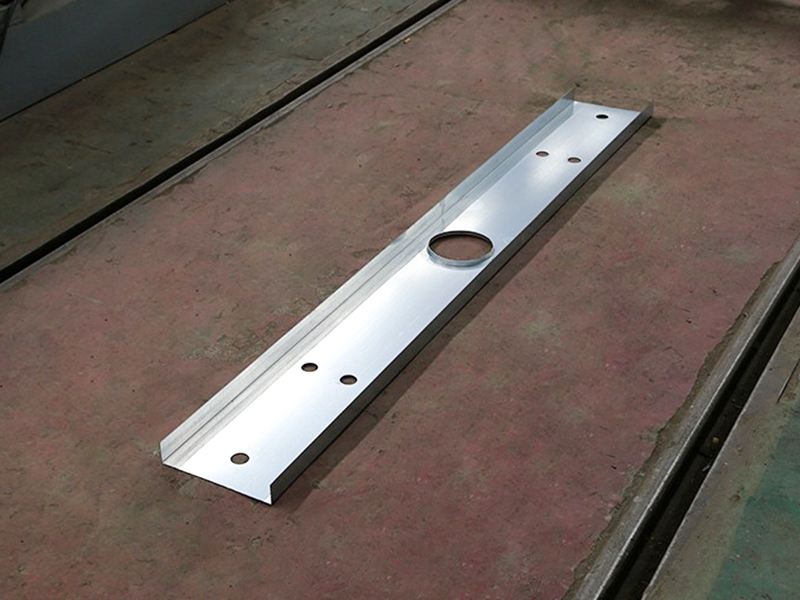

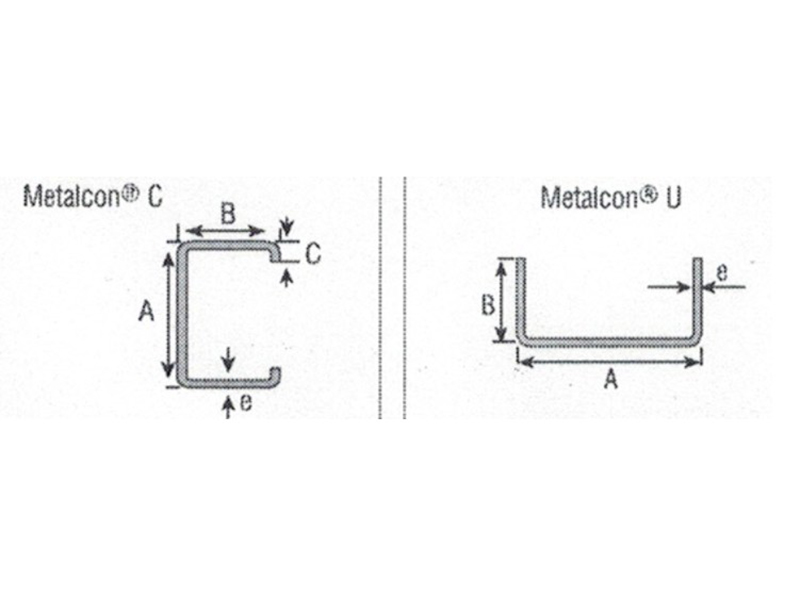

A 80-300 típusú C/U szelemenes hengeralakító gép egy automata gép, amelyet kifejezetten épületszerkezetek C- és U-alakú szelemenek folyamatos gyártására terveztek. Hideghengerlési technológiát alkalmaz a fémtekercsek folyamatos és precíz hajlítására szobahőmérsékleten, így végül az épületszerkezetekhez szükséges C- és U-alakú acél szelemeneket állítja elő. A modern acélszerkezetek kulcsfontosságú szerkezeti elemeinek hatékony és gazdaságos előállításához elengedhetetlen berendezés.
Jiangyin Hailong Machinery Factory van 80-300 típusú teljesen automatikus CU szelemen alakú tekercsformázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk 80-300 típusú teljesen automatikus CU szelemen alakú tekercsformázó gép eladó.
Alapkomponensek (gyártási vonal):
Letekercselő: Megtámasztja és letekercseli a fémtekercset.
Kiegyenlítő: Megszünteti a tekercselési folyamat során keletkező belső feszültségeket, hullámos éleket és egyéb hibákat, biztosítva, hogy lapos szalag kerüljön a hengeralakító gépbe.
Vezető/adagoló: Pontosan betáplálja a lapos szalagot a tekercsformázó gépbe.

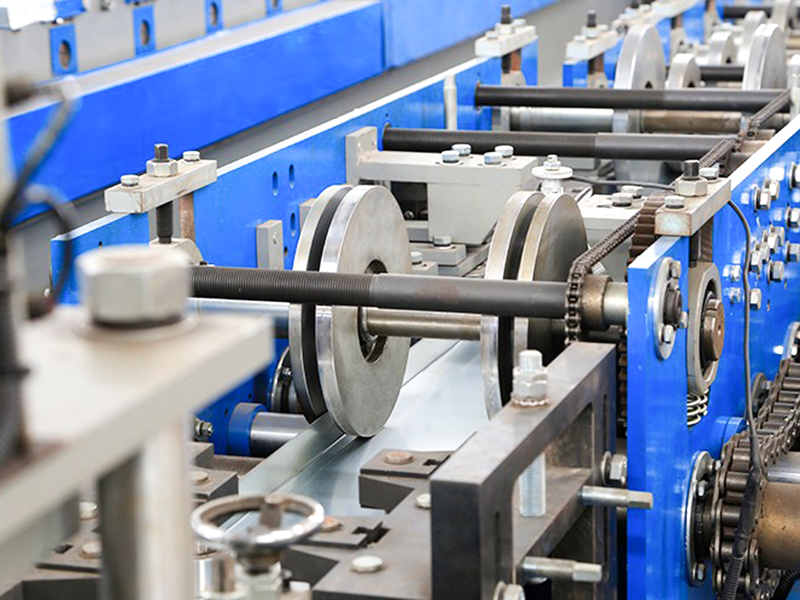

A hengeralakító gép: A legkritikusabb alkatrész. Több sorozatból (általában tucatnyi) hengeralakító hengerből áll, egymás után elhelyezve. Minden tekercskészlet speciális hajlítási műveletet fejt ki a szalagon, fokozatosan deformálva azt, hogy pontos C- vagy U-alakú keresztmetszetet képezzen.

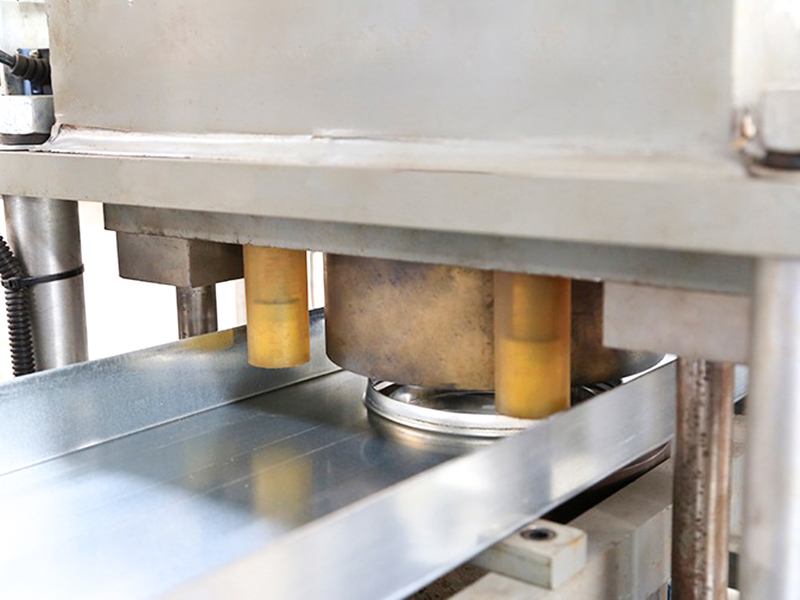

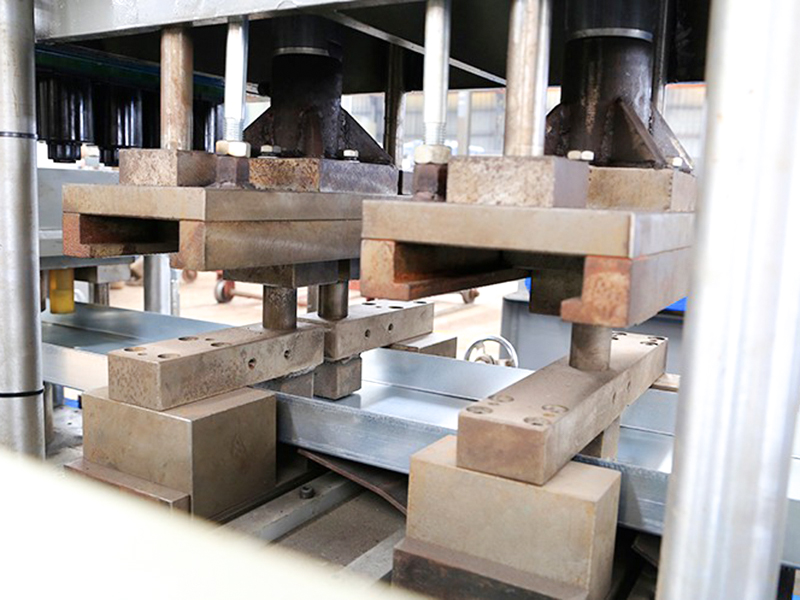

Lyukasztó/letörő eszköz (opcionális): Kilyukasztja az összekötő lyukakat vagy levágja a sarkokat a szelemenben az alakítás során vagy után.

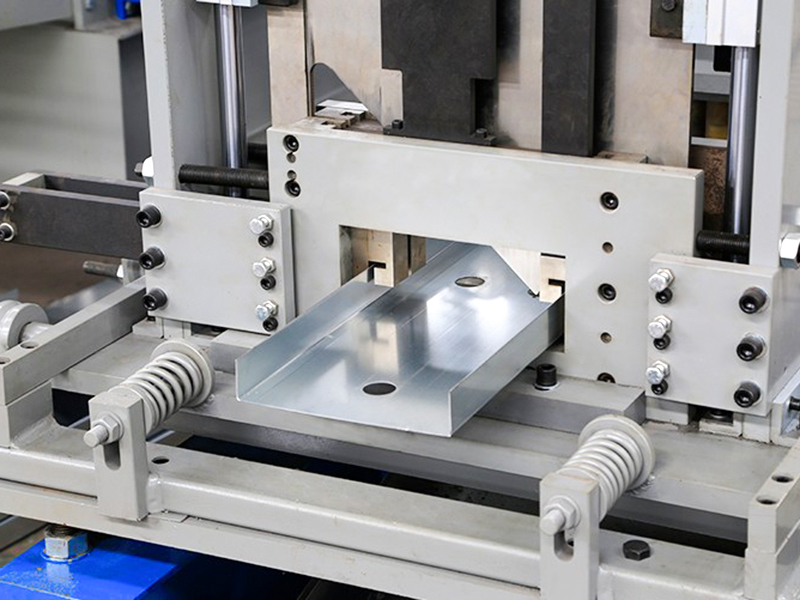

Levágó eszköz: A folyamatosan kialakított C/U alakú szelemeneket előre meghatározott hosszúságúra vágja. Az általános módszerek közé tartozik a hidraulikus repülőfűrész (vágás közben az anyag mozgása közben) vagy a hidraulikus/pneumatikus lyukasztás.
Kiadagoló állvány/gyűjtő: Fogadja és szépen egymásra rakja a kész vágott szelemeneket.
Alapvető előnyei:
Nagy hatékonyság: Folyamatos gyártás, nagy sebesség és nagy teljesítmény.
Nagy pontosság: Az alakító hengerek rendkívül egyenletes termékméretet és alakot biztosítanak.
Magas anyagfelhasználás: Közvetlenül használ tekercseket, gyakorlatilag semmiféle hulladékot nem küszöböl ki.
Alacsony energiafogyasztás: Szobahőmérsékleten feldolgozva, az energiafogyasztás lényegesen alacsonyabb, mint a meleghengerlésnél.
Magas szintű automatizálás: A teljes gyártósor teljesen automatizálható, csökkentve a munkaerőköltségeket.
Rugalmasság: Különböző alakítóhenger-készletek cseréjével ugyanaz a gép különböző méretű C- vagy U-alakú szelemeneket készíthet (újbóli üzembe helyezés szükséges).
Költséghatékony: Az általános hatékonyság, az anyagfelhasználás és az energiafogyasztás előnyei alacsony fajlagos termelési költségeket eredményeznek.
Alkalmazások:
Főleg az acélszerkezet-építőiparban használják:
Ipari üzemek (raktárak, műhelyek)
Kereskedelmi épületek (szupermarketek, bemutatótermek)
Logisztikai központok
Mezőgazdasági épületek (üvegházak, farmok)
Előre gyártott házak
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12Mo1V1 | Vákuumos keményítés |
| Főtengely | φ90, 40 Kr | Edzés és temperálás |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 25 kW, Invt | |
| Főhajtás Sebességváltó | K107 (K107 csavaros sebességváltó) | |
| Vezetési mód | 1,2 hüvelykes duplaláncos meghajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 11 kW |

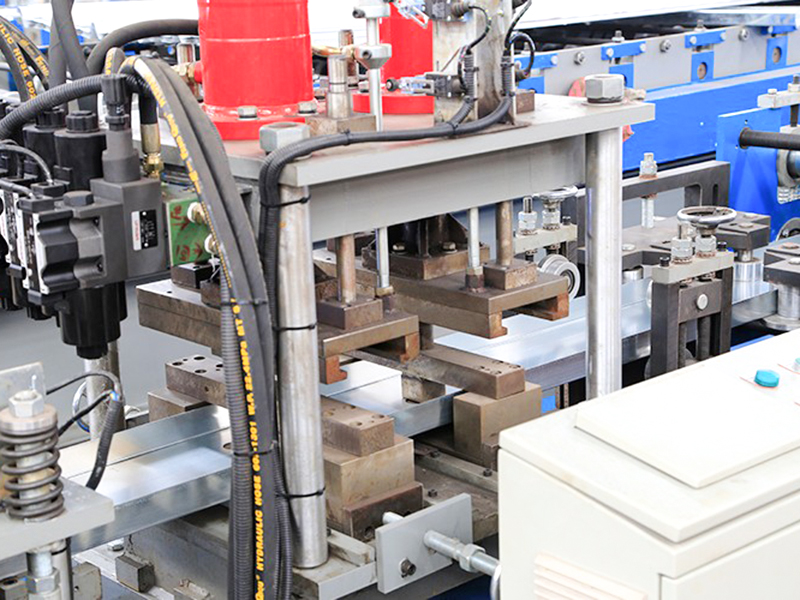

| Lyukasztó mód | Hidraulikus lyukasztás | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 25 méter körül | |
| Berendezés súlya | 12 tonna körül | |
| Nyersanyag vastagság | 3,0 mm | Q235 horganyzott tekercs |
| Nyersanyag szélesség | 175-480 mm | |
| Gyártási sebesség | 25-30 m/perc | |
