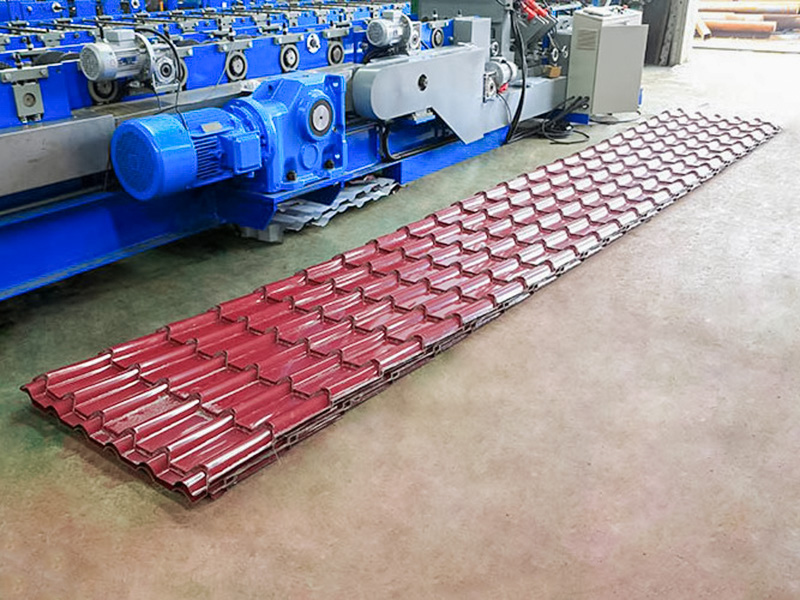

Az YX25-162-810 mázas csempe 25 mm-es hullámos magassággal, 162 mm-es osztással és 810 mm-es effektív szélességgel rendelkezik. Egyensúlyban van a dekoratív vonzerővel, a vízelvezetéssel és az anyaghatékonysággal. Az YX25-162-810 mázas cseréphengerformázó gép egy speciális lemezmegmunkáló gép, amelyet kifejezetten fém tetőfedő panelek antik mázas csempék stílusában történő folyamatos gyártására terveztek. Alapvető technológiája hideghengerlési eljárást alkalmaz, hogy fémtekercseket közvetlenül formáljon modern fémlapokká, a hagyományos agyagmázas csempék háromdimenziós íveivel és dekoratív hatásaival.
Jiangyin Hailong Machinery Factory van YX25-162-810 erős alkalmazkodóképességű mázas csempe-hengerformázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk YX25-162-810 erős alkalmazkodóképességű mázas csempe-hengerformázó gép eladó.
Az alapvető összetevők általában a következőket tartalmazzák:
Betöltő/letekercselő: Betölti és letekerteti a fémtekercseket.
Vezető/egyenesítő eszköz: Biztosítja, hogy a csík egyenesen kerüljön a formázási területre.

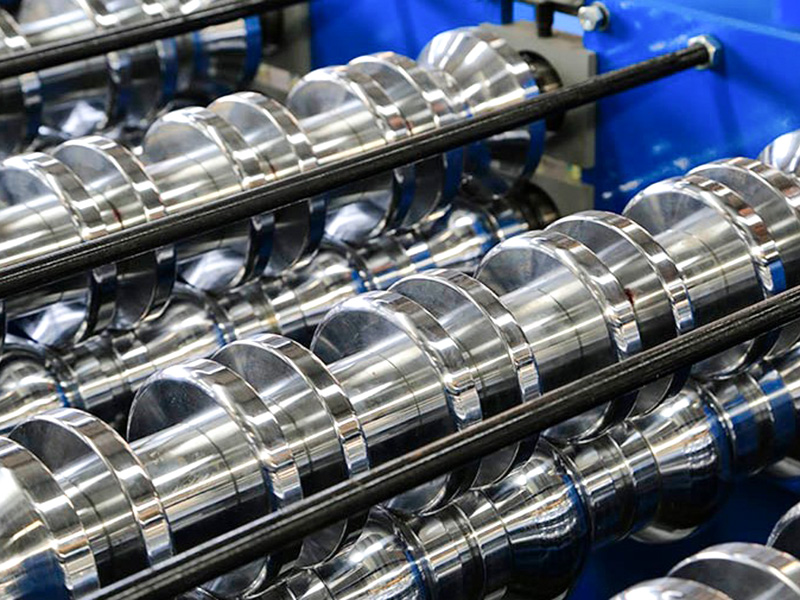

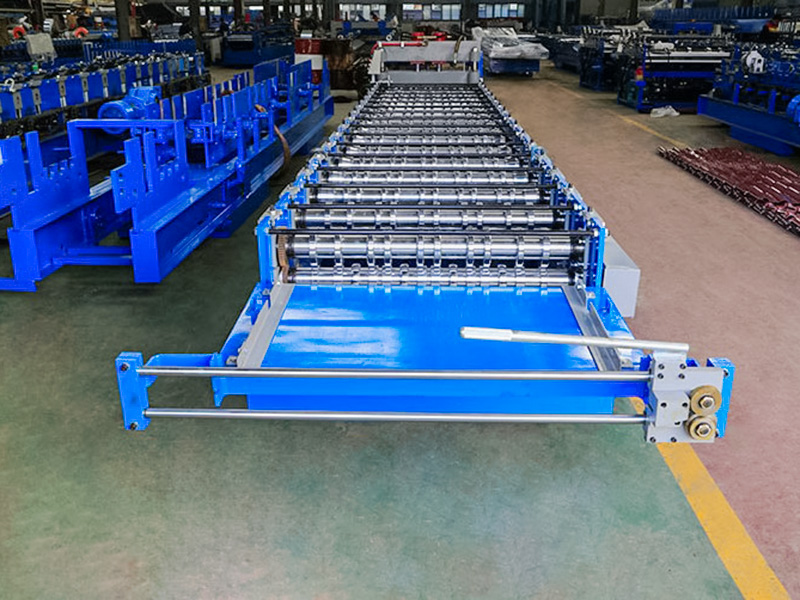

Több állványos hengeralakító keret: A magkomponensek, amelyek mindegyike egy vagy több pár felső és alsó formázóhengert tartalmaz, felelős a fém fokozatos meghajlításáért.

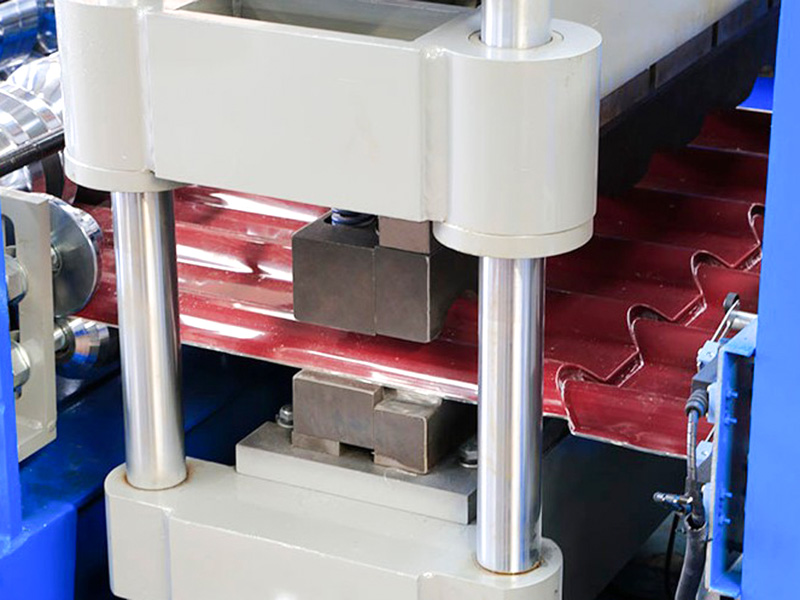

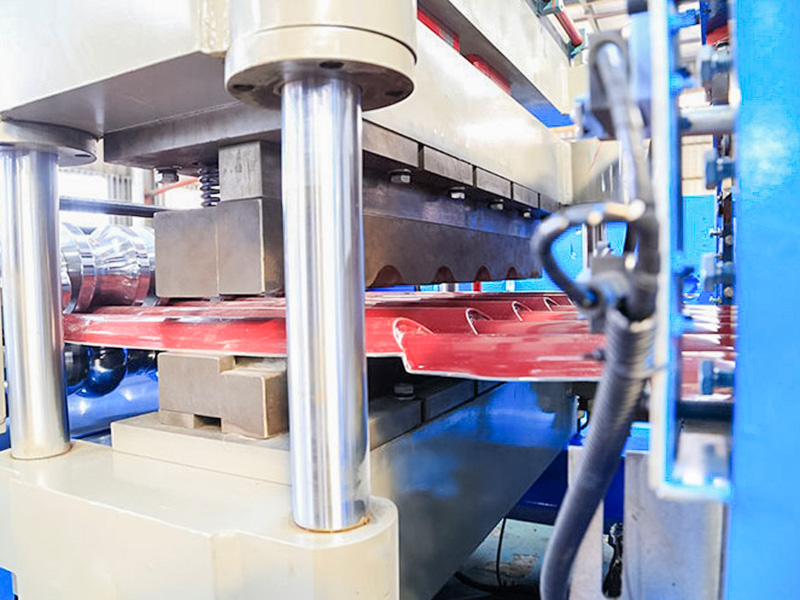

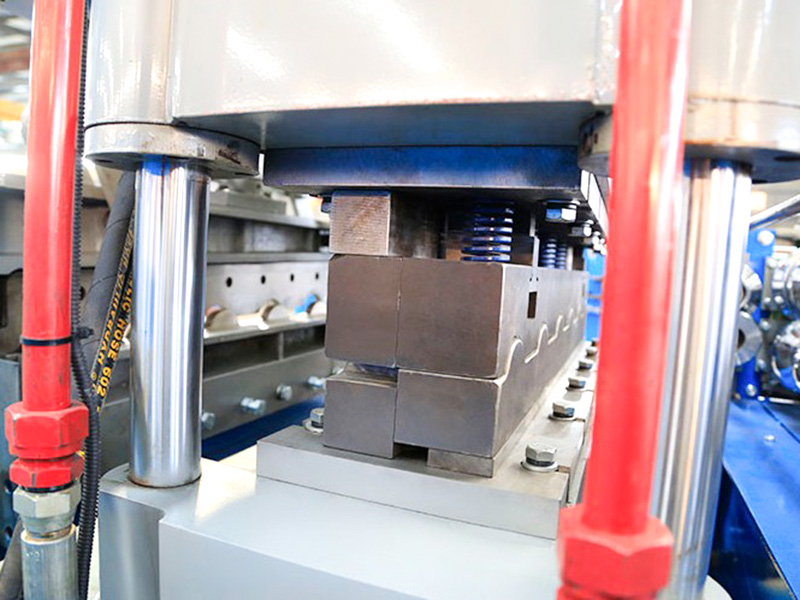

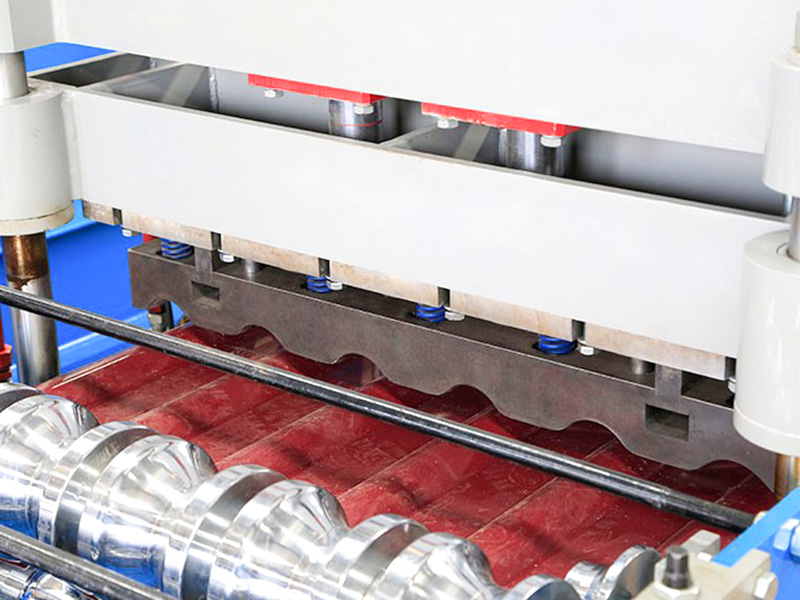

Lyukasztó egység: Automatikus hidraulikus bélyegzés és formázás. Különböző szerszámok konfigurálhatók a különböző bélyegzési követelményeknek megfelelően.

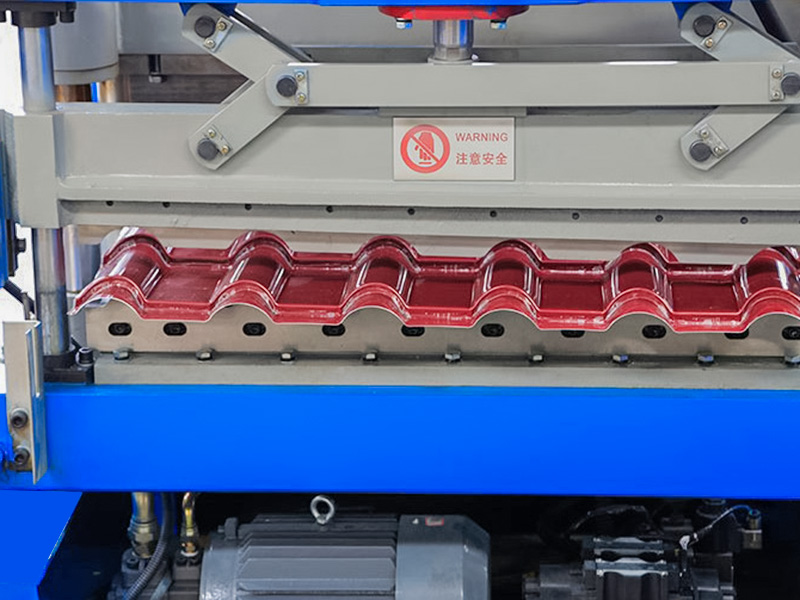

Vágóeszköz: Jellemzően egy hidraulikus repülőolló vagy ütközőolló, amely precízen levágja a lemezanyagot a kívánt hosszúságra, miközben tovább mozog.
Kiürítő/halmozó rendszer: Összegyűjti és egymásra rakja a formált és vágott lapokat.
Vezérlőrendszer (PLC): A teljes gyártósor működési sebességét, vágási hosszát és számlálását szabályozza.
A berendezés főbb jellemzői és alkalmazásai:
Rendkívül specifikus: A görgős matricákat az YX36.5-780 hullámlemez anyag pontos keresztmetszeti alakja és méretkövetelményei alapján tervezték, így biztosítva a végtermék pontos paramétereit, mint például a hullámosítás magassága, hullámzási emelkedése és tényleges szélessége.
Hatékony gyártás: Folyamatos működés lehetséges, jellemzően 15-30 méter/perc vagy nagyobb gyártási sebességgel, így alkalmas nagyszabású projektekhez.
Anyagkompatibilitás: Különböző anyagokból (acél, alumínium) és bevonatokból (horganyzott, színezett PVDF/poliészter/SMP stb.) készült tekercsek feldolgozhatók, vastagságuk jellemzően 0,4 mm-től 1,0 mm-ig terjed (a berendezés képességeitől függően).
Precíz vágás: A nagy teljesítményű vágórendszerrel felszerelve minden lemez pontosan a hosszra van vágva.
Automatizált vezérlés: A PLC rendszer lehetővé teszi a paraméterek beállítását, a működés figyelését és a hibadiagnosztikát, biztosítva az egyszerű kezelést.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.45 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Kiváló minőségű 45# acél | Finom megmunkálás, edzett, kemény krómmal bevont |
| Főtengely | φ75, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 14 | |
| Fő motor teljesítmény | 7,5 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 4 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | Körülbelül 20 méter | |
| Berendezés súlya | 9 tonna körül | |
| Nyersanyag vastagság | 0,5-0,8 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 5-8 m/perc | |
