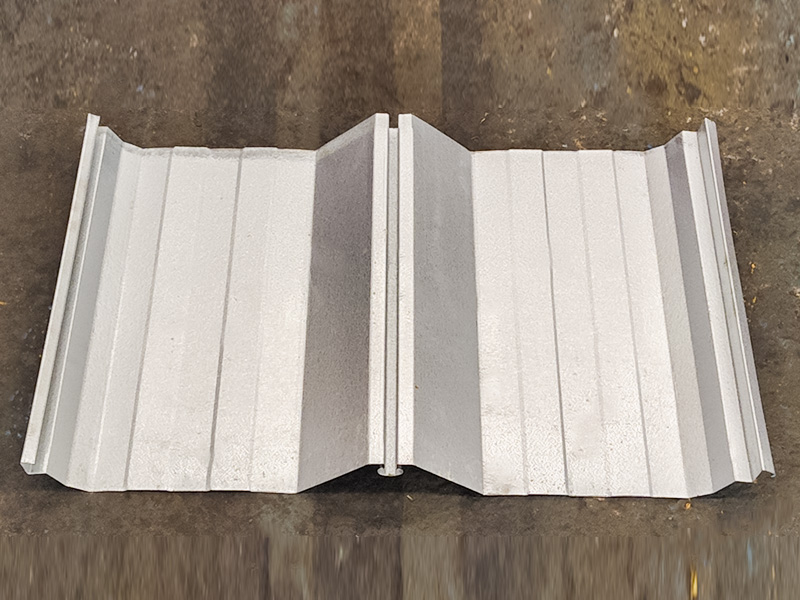

A PV csempehengerformázó gép egy nagymértékben automatizált, folyamatos gyártóüzem, amelyet arra terveztek, hogy az alumínium-magnézium-mangán ötvözet tekercseit meghatározott formájú és méretű tetőcserepekké alakítsák közvetlenül. Egy átfogó automatizált gyártósort integrál, amely magában foglalja a tekercs letekercselését és kiegyenlítését, a folyamatos hideghengerlést, a precíz hosszúságú vágást és a késztermékek egymásra helyezését. Alapfolyamat: hengeralakítás Alapelv: Ez a gép alaptechnológiája. Egy sor precíziós tervezésű formázó hengert használ az alumínium-magnézium-mangán ötvözet tekercsek folyamatos hajlítására szobahőmérsékleten (vagy szobahőmérsékleten) többszörös átmeneten keresztül, fokozatosan formálva őket a kívánt végső csempeformára (például hullámos, trapéz vagy lapos él). Jellemzők: A meleghengerléshez vagy sajtoláshoz képest a hengeralakítás nagy hatékonyságot, alacsony költséget, magas anyagfelhasználást és kiváló felületi minőséget kínál, így különösen alkalmas hosszú termékek folyamatos gyártására.
Jiangyin Hailong Machinery Factory van YX25-820 Könnyen telepíthető PV csempetekercs-formázó gép Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk YX25-820 Könnyen telepíthető PV csempetekercs-formázó gép eladó.
Főbb előnyök:
Hatékony gyártás: A folyamatos hengeralakítás nagy sebességet és teljesítményt biztosít.
Stabil minőség: Az automatizált vezérlés biztosítja a termék egyenletes alakját és méretét.
A PV modulok védelme: A hideghajlítási eljárás kiküszöböli a magas hőmérsékletnek a PV modul teljesítményére gyakorolt lehetséges hatását; az alumínium-magnézium-mangán ötvözet burkolata erős fizikai védelmet nyújt a moduloknak.
Esztétika és vízszigetelés: A kialakított cserepek kiváló tetőfedést és szerkezeti vízszigetelést biztosítanak.
Könnyű: Az alumíniumötvözet anyaga a teljes napelemes cseréprendszert könnyűvé teszi, és csökkenti a tetőszerkezeti követelményeket.

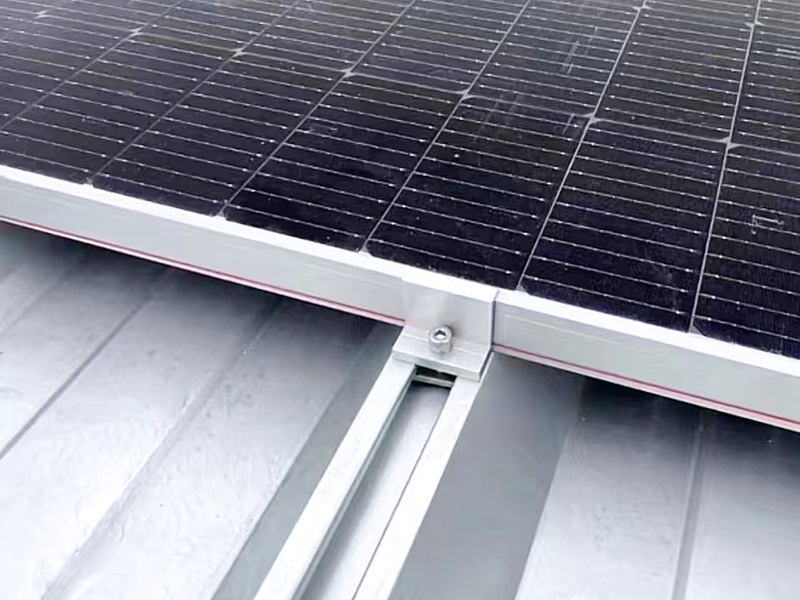

Könnyű szerelés: A kész csempék a hagyományos fémcserepekhez hasonlóan a helyszínen is felszerelhetők, jelentősen leegyszerűsítve a hagyományos összetett folyamatot, amely a "konzolok felszerelése a tetőre, majd a PV panelek felszerelése" munkát és időt takaríthat meg.
Gyártási folyamat:
Letekercselés és szintezés: Az alumíniumötvözet tekercset letekerjük és kiegyenlítjük, hogy kiküszöböljük a hullámosodási feszültséget, és biztosítsuk, hogy lapos anyag kerüljön az alakító szakaszba.
Anyagvezetés: Az anyag simán és pontosan betáplálódik az alakító egységbe.

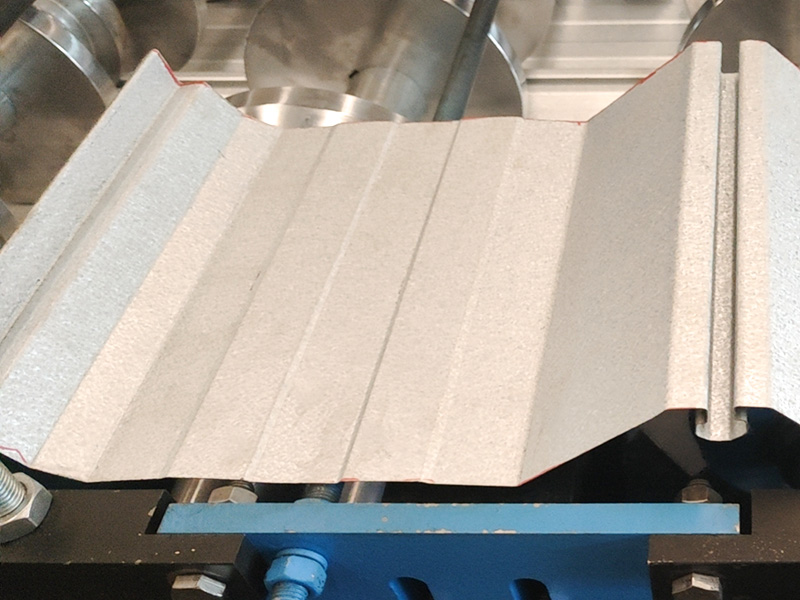

Folyamatos hideghengerlés: Az anyag több, gondosan elrendezett formázó hengeren halad át. Minden hengerkészlet meghatározott hajlítóerőt fejt ki az anyagra, fokozatosan formálva azt a végső csempeprofilra. Ez a berendezés alapeleme.
Vágás/Méretezés: A folyamatosan alakított csempeanyagot pontosan a kívánt hosszúságra vágjuk. Általában hidraulikus ollót vagy szervoollót használnak.

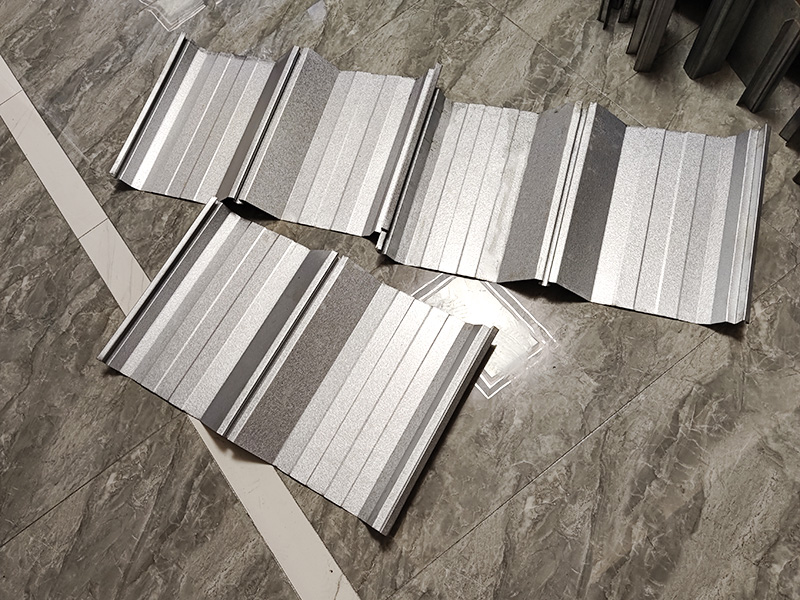

Egymásra rakás/begyűjtés: A kivágott, kész napelemes csempék automatikusan egymásra helyeződnek a csomagoláshoz és a szállításhoz.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.36 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Kiváló minőségű 45# acél | Finom-megmunkálás, kioltott |
| Főtengely | φ75, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 11 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motorteljesítménye 4 kW |
| Vágott penge | Cr12MoV | Oltva, HRC58-62 |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulika állomás motorteljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 20 méter körül | |
| Berendezés súlya | 11 tonna körül | |
| Nyersanyag vastagság | 0,4-0,8 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 15m-18/perc | |
