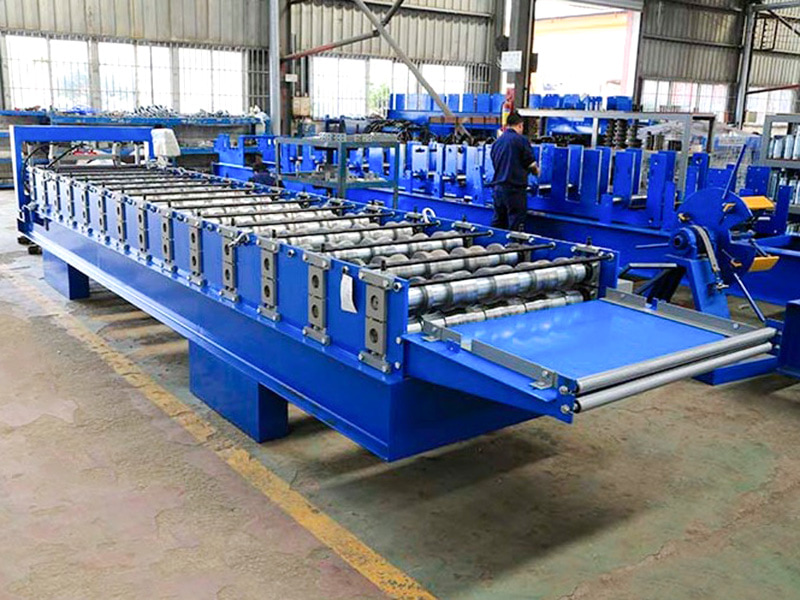

A 686 IBR Roll Forming Machine egy fémlemez megmunkáló gép, amelyet kifejezetten 686 IBR tető/fal panelek folyamatos gyártására terveztek. Ez egy automatizált gyártósor, amelyet arra terveztek, hogy fémtekercseket hengereljen szobahőmérsékleten, többmenetes hengeralakítási eljárással, folyamatos, nagy sebességű hullámos fém tető-/falpaneleket állítva elő, amelyek megfelelnek a 686 IBR szabványnak.
Jiangyin Hailong Machinery Factory van 686-os típusú erős stabilitású IBR lemezhenger-formázó gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk 686-os típusú erős stabilitású IBR lemezhenger-formázó gépek eladó.
Ennek a berendezésnek a főbb jellemzői és felhasználási területei a következők:
Magasan specializált: A tekercsszerszámokat kifejezetten a 686 IBR hullámok pontos alakjának előállítására tervezték.
Nagy hatékonyságú: Folyamatosan, jellemzően 20-40 m/perc vagy nagyobb sebességgel tud működni, kielégítve a nagy volumenű gyártás igényeit.
Nagymértékben alkalmazkodó: Különböző vastagságú acél- vagy alumíniumlemezeket (általában 0,4 mm és 1,2 mm között) és bevonatokat (horganyzott, horganyzott és előfestett PVDF/poliészter) képes feldolgozni.

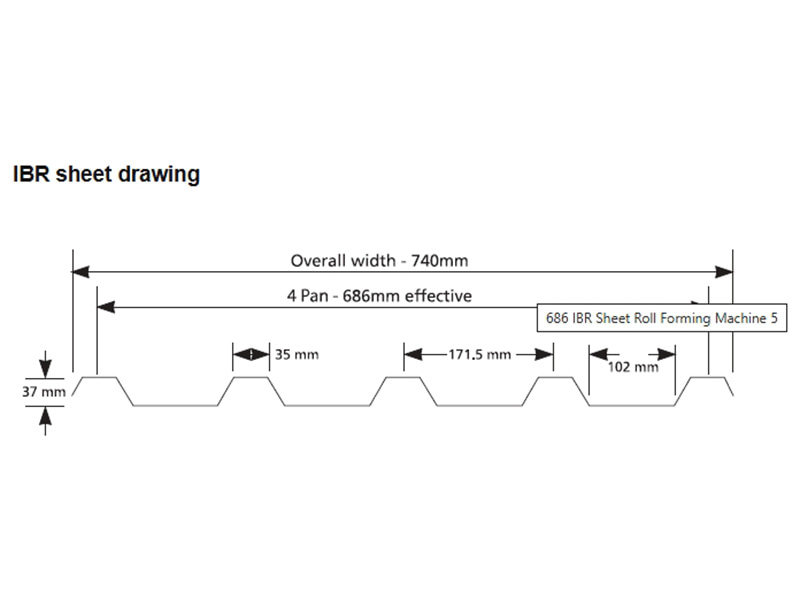

Precíz formázás: A hullámok alakja, magassága és távolsága garantáltan megfelel a 686-os szabványnak. Az IBR szabványok biztosítják a lemezanyagok szilárdságát, átlapolási teljesítményét és egyenletes megjelenését.
Vágás: Vágószerkezettel felszerelve a formált lapanyagok pontosan a beállított hosszra vághatók.

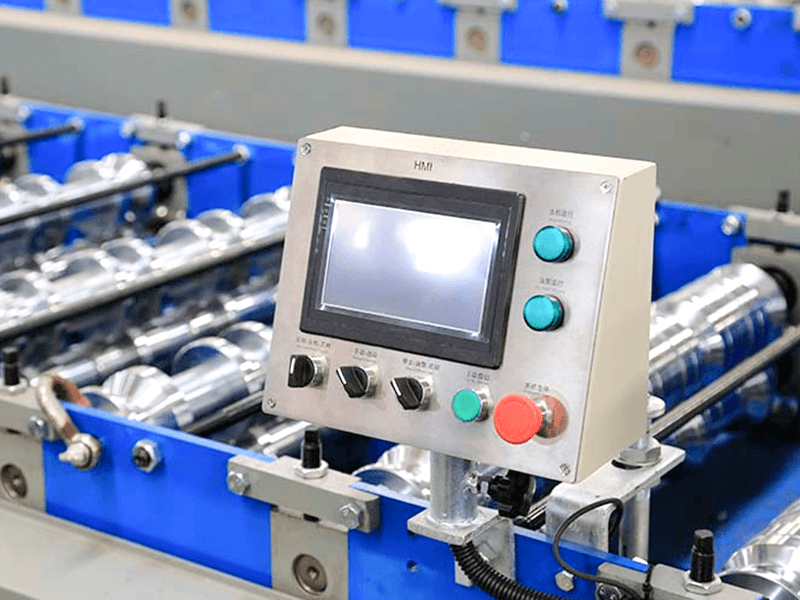

Automatizált vezérlés: PLC vagy CNC vezérlőrendszert használnak olyan paraméterek beállítására és figyelésére, mint a gyártási sebesség, hossz és szám.
Alapvető alkalmazások: Elsősorban az építőiparban és az építőanyagiparban, különösen a fém tetőfedő- és falrendszer-gyártóknál vagy a nagyszabású mérnöki projekteknél, ezeket a rendszereket nagy épületek, például ipari üzemek, raktárak, stadionok, bevásárlóközpontok és mezőgazdasági építmények tető- és falburkolatainak gyártására használják.
Az alapvető összetevők általában a következőket tartalmazzák:
Betöltő/letekercselő: Betölti és letekerteti a fémtekercset.
Vezető/egyenesítő eszköz: Biztosítja, hogy a szalag egyenesen kerüljön az alakító területre.

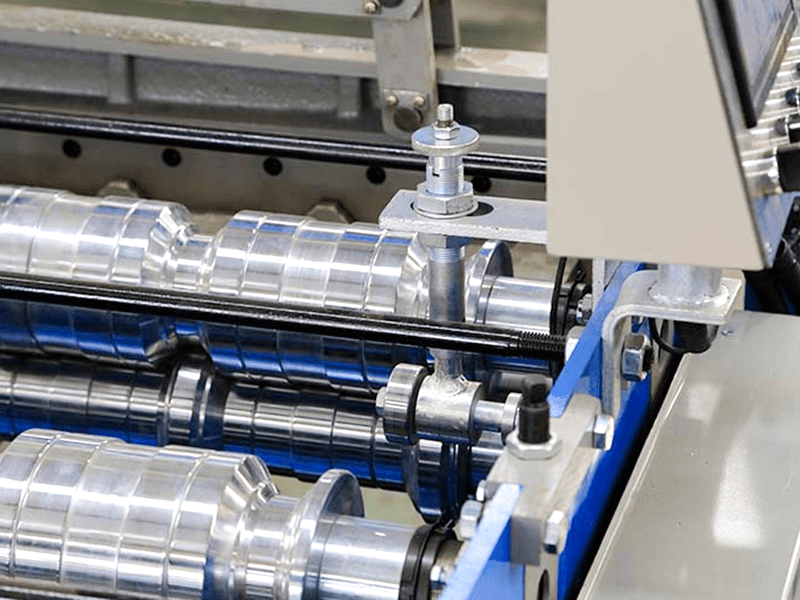

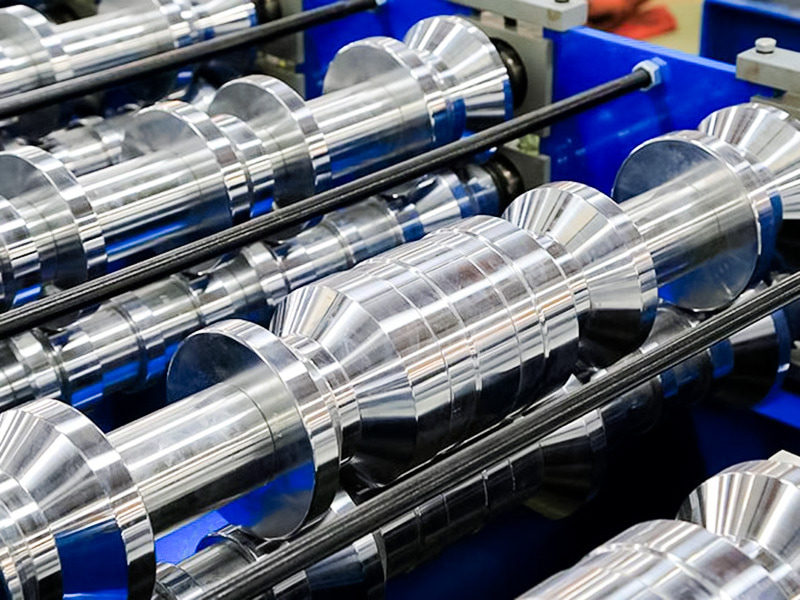

Több szabványos formázókeret: A mag alkatrész, minden keret egy vagy több pár felső és alsó formázóhengert tartalmaz, amelyek a fém fokozatos hajlításáért felelősek.

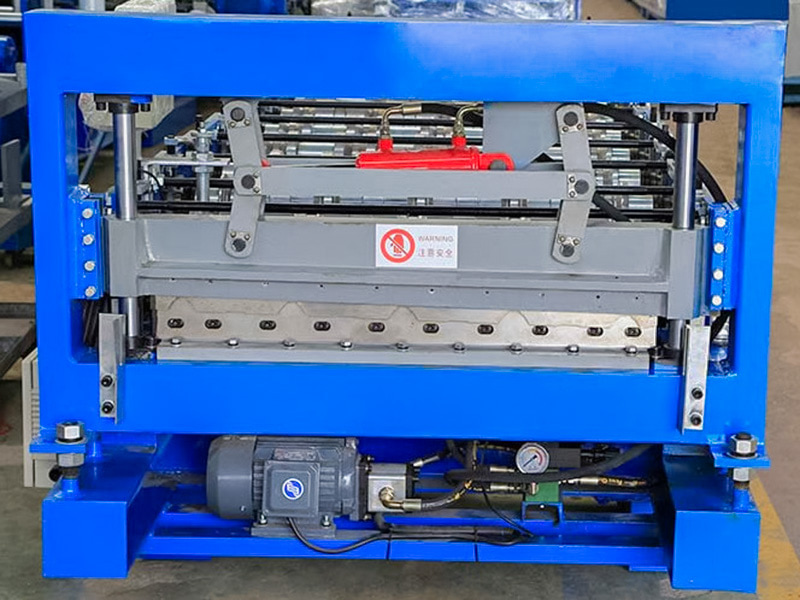

Vágóeszköz: Jellemzően egy hidraulikus repülőolló vagy ütközőolló, precízen levágja a lapanyagokat a beállított hosszra, miközben tovább mozognak.
Kiürítő/halmozó rendszer: Összegyűjti és egymásra rakja a formált és vágott lapokat.
Vezérlőrendszer (PLC): A teljes gyártósor futási sebességét, vágási hosszát, számlálását stb.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.36 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Kiváló minőségű 45# acél | Finom-megmunkálás, kioltott |
| Főtengely | φ75, 45# Acél | Finom-megmunkálás, kioltott |
| Csoportok kialakítása | 20 | |
| Fő motor teljesítmény | 5,5 kW | |
| Vezetési mód | Lánchajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 4 kW |
| Vágott penge | Cr12MoV | Kioltott, HRC58-62 |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 18 méter körül | |
| Berendezés súlya | Körülbelül 6 tonna | |
| Nyersanyag vastagság | 0,3-0,8 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | 10-12 m/perc | |
