Autópálya-védőkorlát-hengerformázó gépek

Alapfunkciók és műszaki jellemzők:

1. Dedikált hullámos formázás

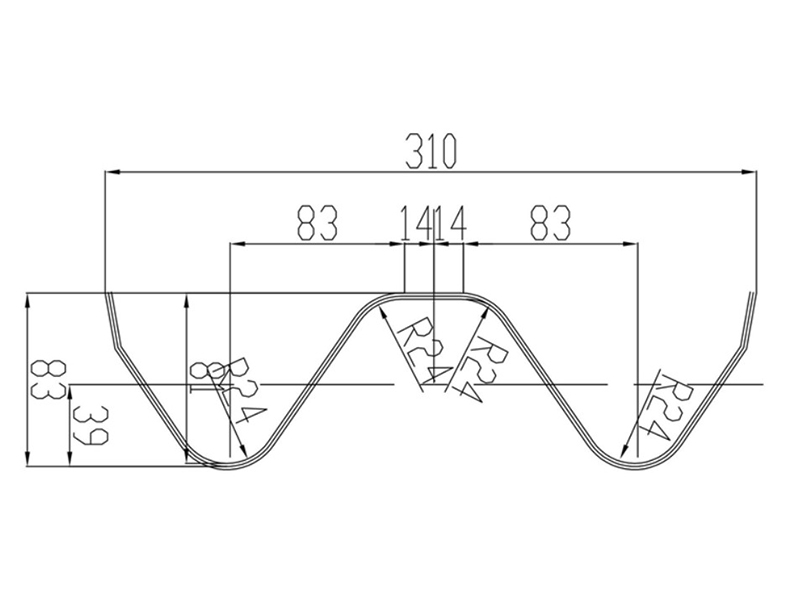

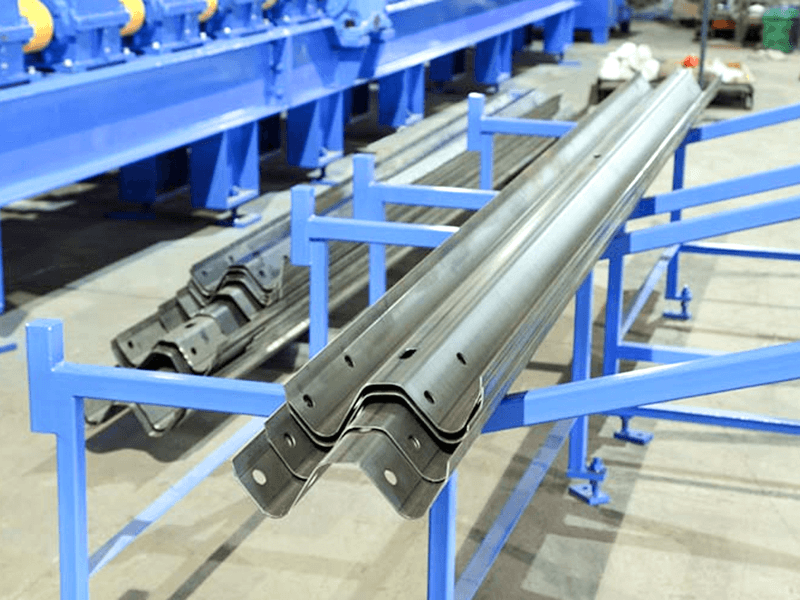

Duplagerendás védőkorlát (W-Beam): Standard típus, 85mm hullámmagassággal és 3-4mm lemezvastagsággal, általános útszakaszokhoz alkalmas.

Háromgerendás védőkorlát (Thrie-Beam): Megerősített típus, 85 mm-es hullámmagassággal és 4 mm-es lemezvastagsággal, alkalmas nagy kockázatú szakaszokhoz (például hidakhoz és ívekhez).

Fokozatosan átmenet védőkorlát: A speciális görgőrendszer zökkenőmentes átmenetet biztosít a keskeny keresztmetszetről a széles keresztmetszetre (például az út végének elején).

2. Nagy szilárdságú anyagfeldolgozás

Alkalmazható anyagok: S350GD~S550GD nagyszilárdságú horganyzott acél (szakítószilárdság 350-550 MPa), vastagság tartomány 2,0-4,5 mm.

Az alakítási nyomás elérheti a 800 tonnát is, biztosítva az acél precíz képlékeny alakváltozását nagy szilárdság mellett.

3. Ultra-nagy sebességű folyamatos gyártás

60-120 m/perc (kb. 15-30 km/nap) vonalsebesség, nagyszabású autópálya-építések igényeinek megfelelően.

Szervó repülőfűrész vágási pontossága ≤±0,5 mm, sima, sorjamentes vágást biztosítva.

5. Online lyukasztás és jelölés

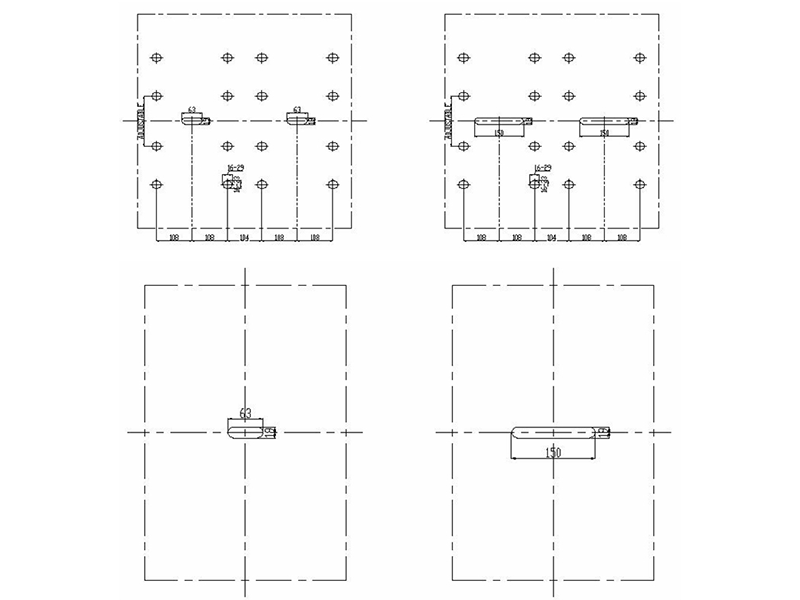

Egyszerre lyukasztja ki a csatlakozási lyukakat (csavarrögzítési pontokat) és a blokkolásgátló blokk rögzítési furatait.

Opcionális lézeres jelölés a gyártási tétel/szabványszámokhoz (pl. GB/T 31439).

A berendezés alapelemei:

Nagy teherbírású letekercselő: 10-20 tonna acéltekercs kapacitása, hidraulikusan bővíthető és visszahúzható orsó, valamint automatikus központosítás.

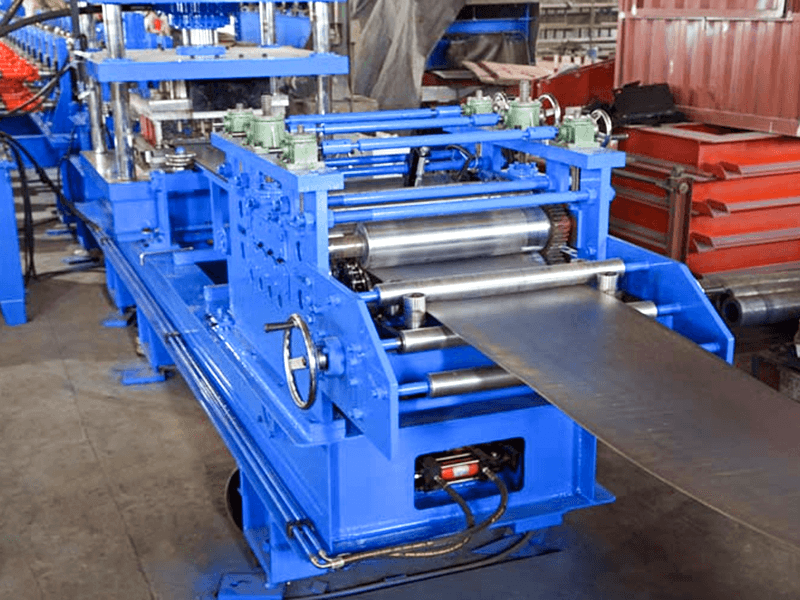

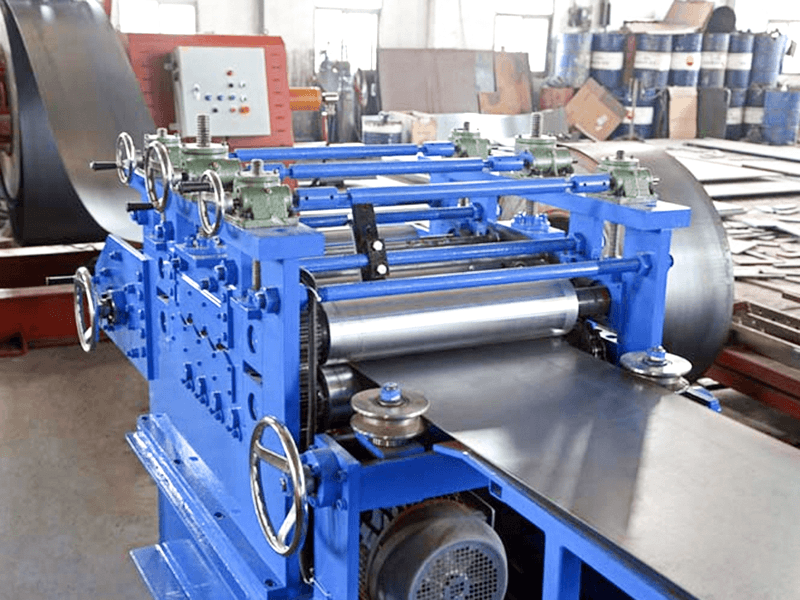

Kilencgörgős kiegyenlítő: Megszünteti a tekercsfeszültséget, ≤1 mm/m síksági tűrés elérése érdekében.

Vezető szervo adagoló: A nagy pontosságú fotoelektromos eltérés-korrekció biztosítja, hogy a szalag egyenes vonalban kerüljön a formázási területre.

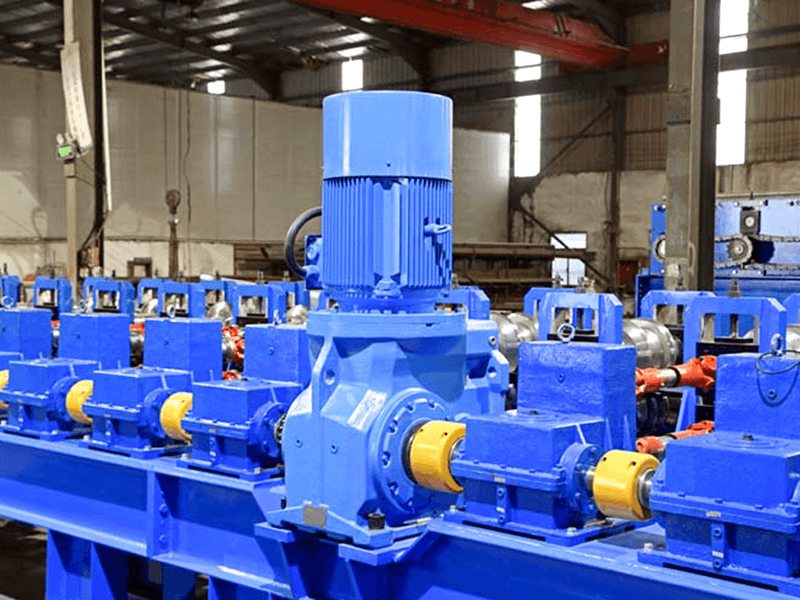

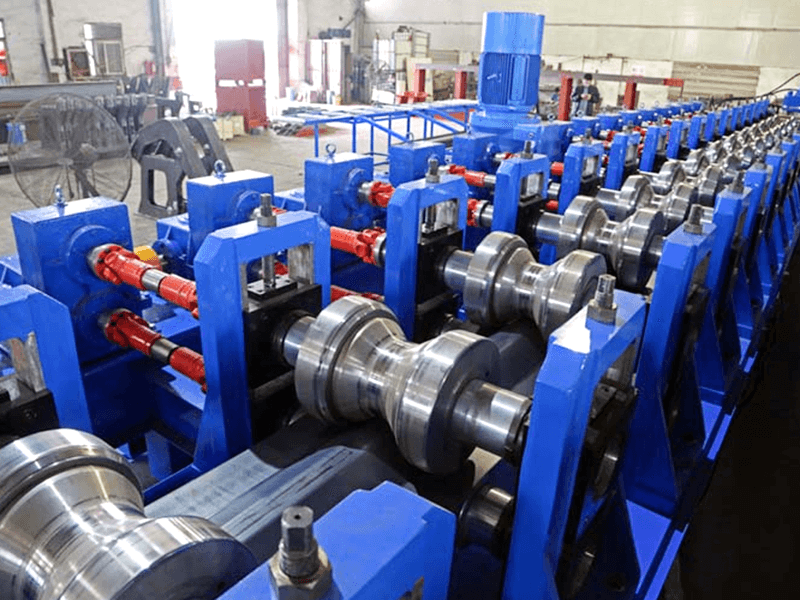

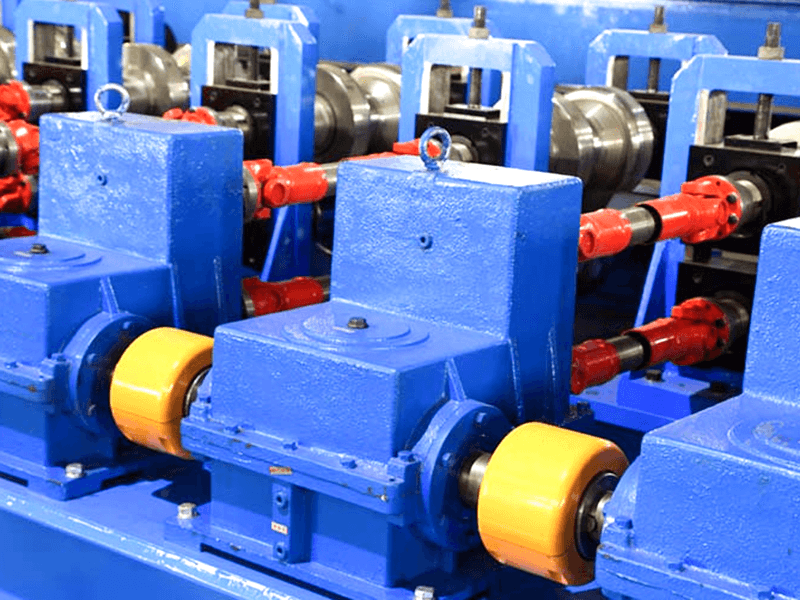

Alakítógép (mag): 16-25 keményfém hengerkészlet (Cr12MoV edzett), progresszív alakítás három lépésben:

• Előhajlítás → Hullámsajtolás → Méret kalibrálás

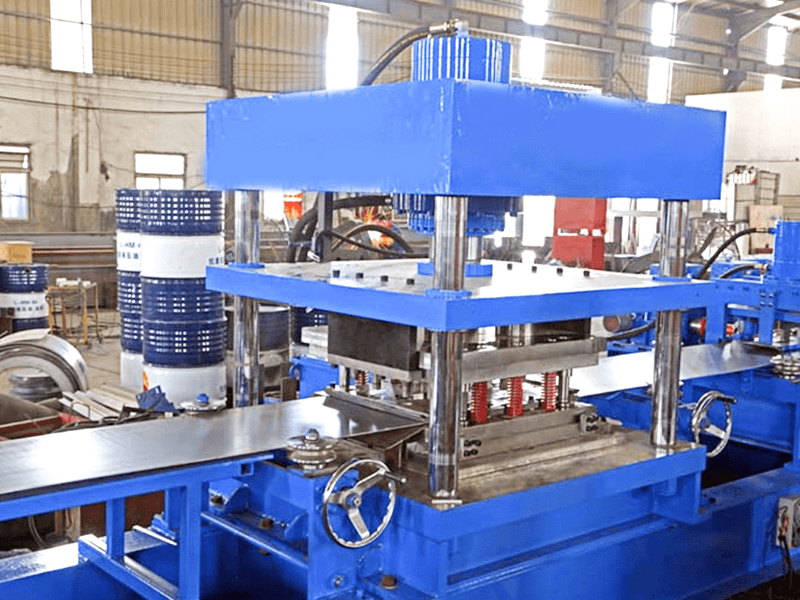

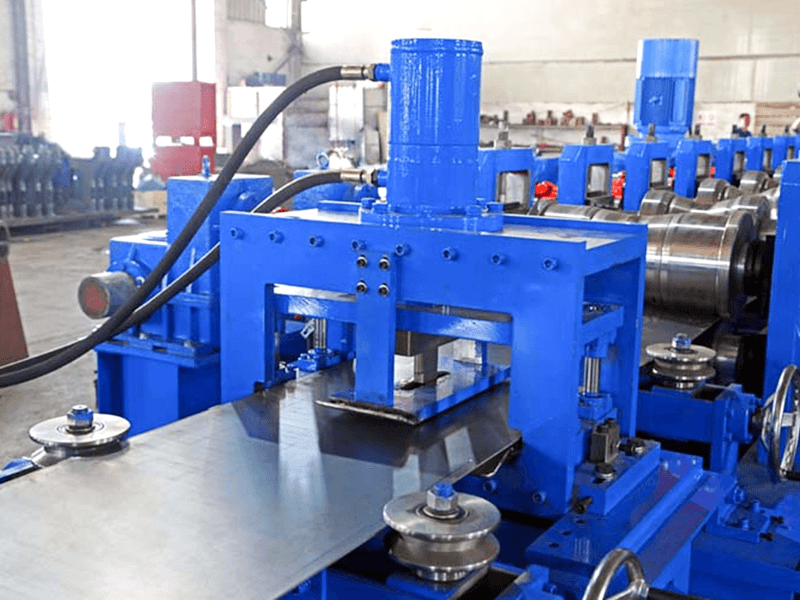

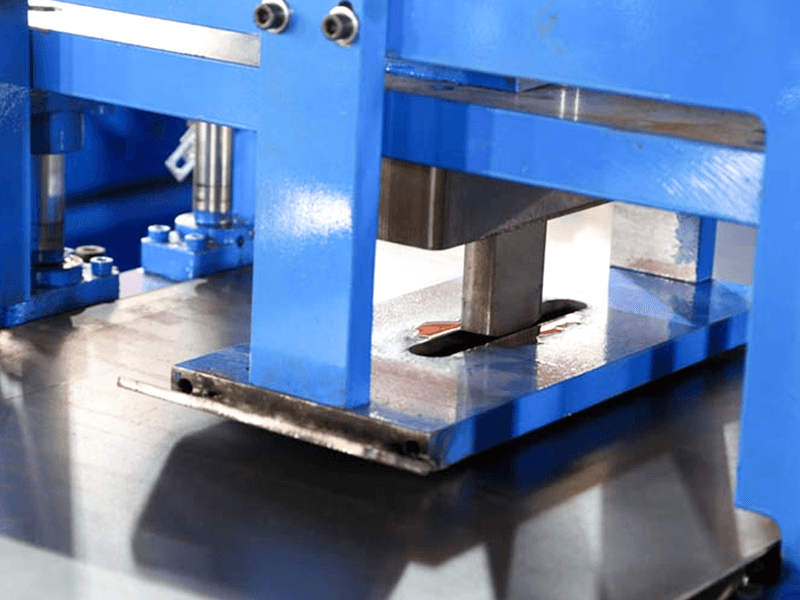

Online lyukasztórendszer: Hidraulikus/szervo hajtás, gyors szerszámcsere, ±0,2 mm-es furatosztás tűrése.

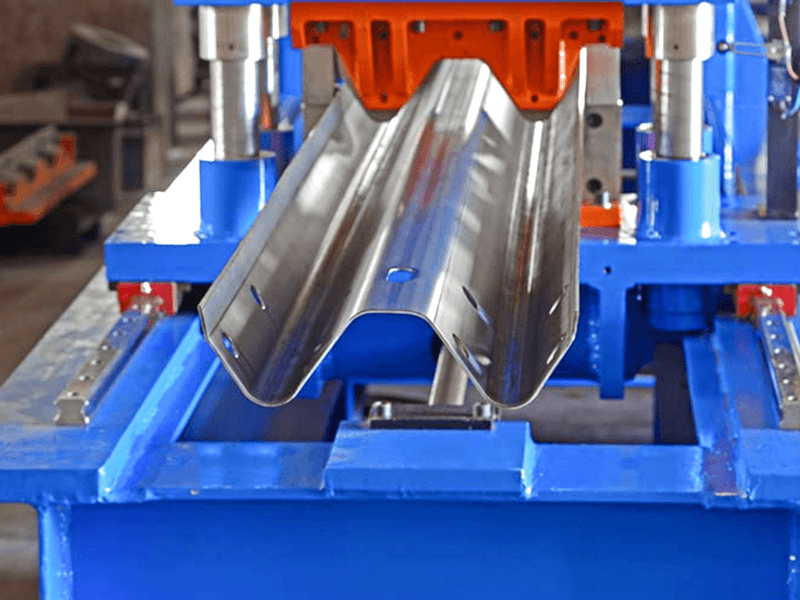

Dinamikus repülő fűrészvágás: A fűrészlap szinkronban mozog a védőkorláttal, hűtőfolyadékkal a túlmelegedés megelőzése érdekében.

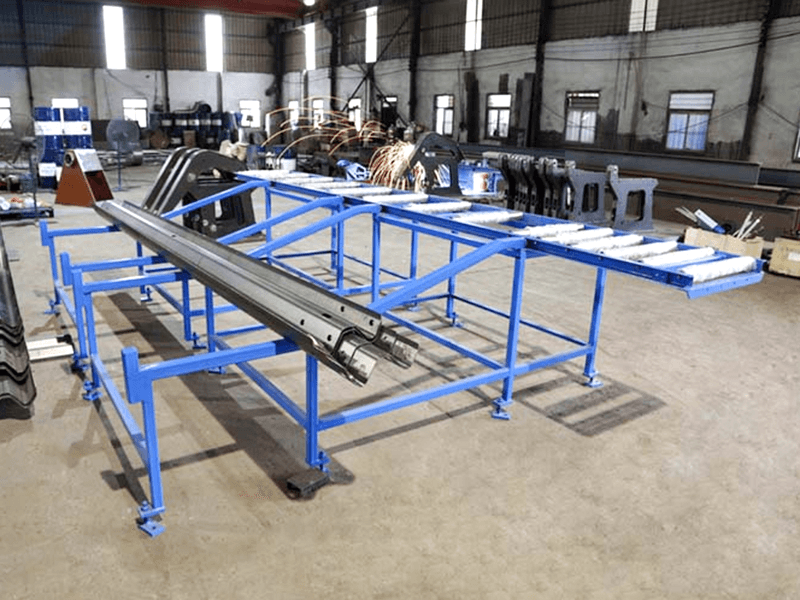

Automata raklapozó: Raklapozás robotkarral vagy hidraulikus tolólappal, állítható rakatmagassággal (általában 2,5 méter).

Intelligens vezérlőrendszer: Ipari PLC érintőképernyő, integrált paraméterbeállítással, hibadiagnosztikával, gyártási statisztikákkal és támogatja az IoT távfelügyeletét.

Iparági érték:

Mérnöki hatékonyság: Egy gyártósor évente akár 5000 kilométer védőkorlátot is képes legyártani, ami kielégíti a 100 kilométeres autópálya-építés igényeit.

Fokozott biztonság: A precíz hullámalakú szerkezet lehetővé teszi, hogy a védőkorlát szabályosan összecsukódjon ütközéskor, elnyelve a kinetikus energiát, és több mint 40%-kal csökkenti a baleseti áldozatok számát.

Költségoptimalizálás: A hagyományos szegmentált sajtolási és hegesztési eljárásokhoz képest 12%-os anyagmegtakarítást és 60%-kal csökkenti a munkaerőköltséget.
