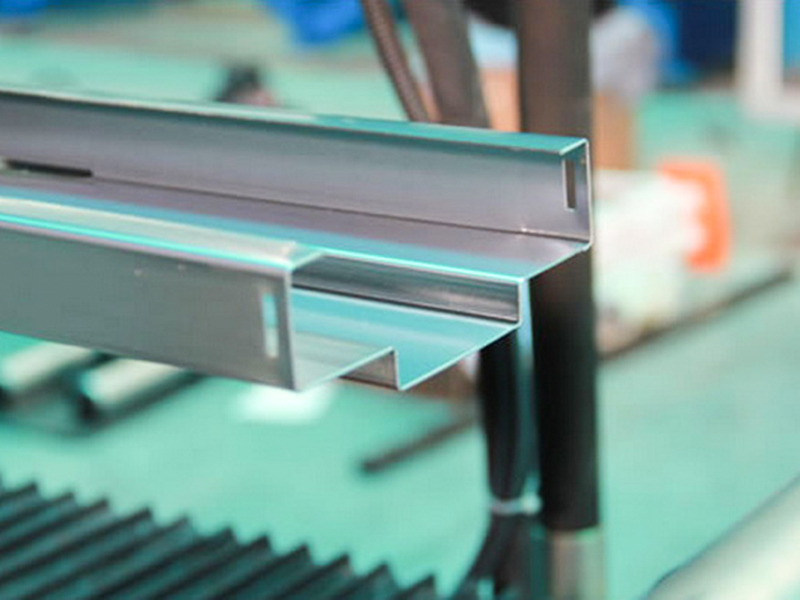

Az ajtókeret-hengeralakító gép egy hidegen hajlító és hengerlő-formázó gép, amelyet kifejezetten ajtó- és ablakkeretek (például acél biztonsági ajtók, tűzvédelmi ajtók, garázskapuk és ipari ajtók) gyártására terveztek. Több precíziós görgőt használ a fémszalagok (általában horganyzott acél, színbevonatú acél, rozsdamentes acél vagy alumíniumötvözet) folyamatos hideghajlítására, hogy hatékonyan és pontosan állítsa elő az ajtókeretekhez szükséges összetett zárt vagy félig zárt keresztmetszetű profilokat.
Jiangyin Hailong Machinery Factory van Ajtókeret-hengerformázó gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Ajtókeret-hengerformázó gépek eladó.
Alapkomponensek:

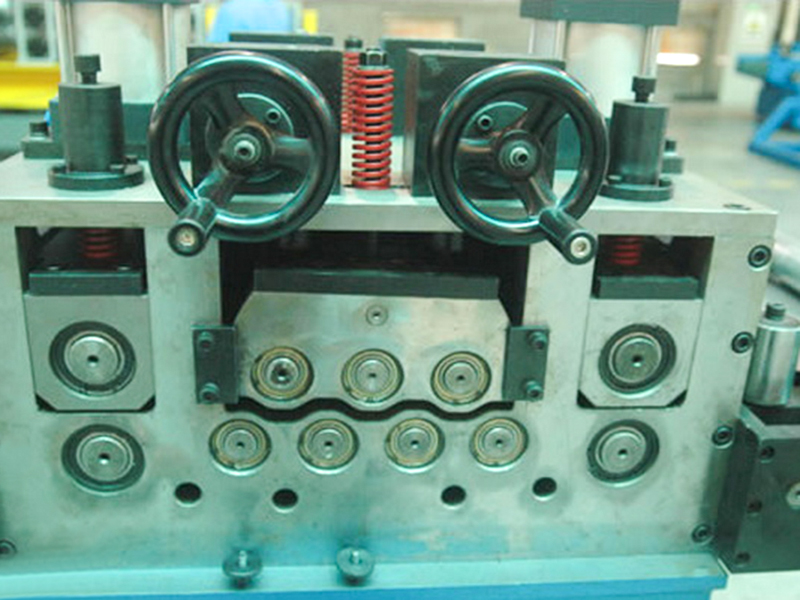

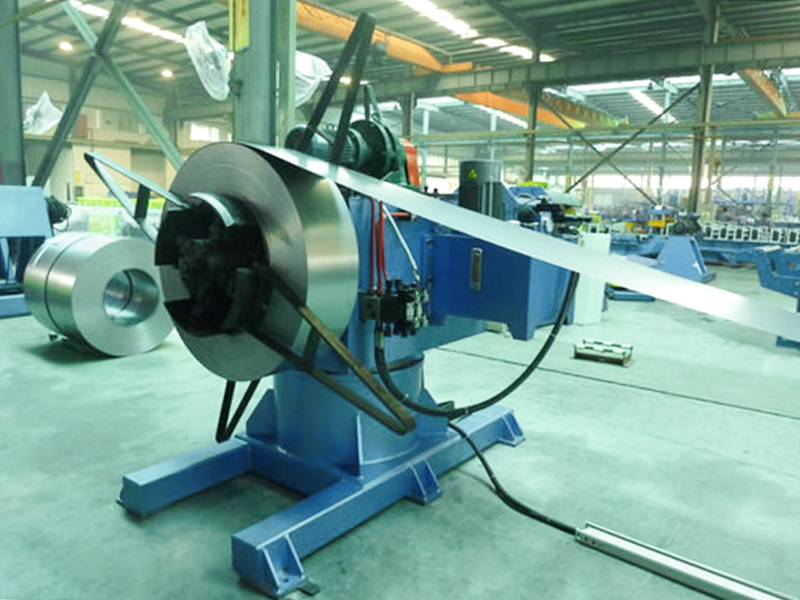

Uncoiler és Leveler: Letekercseli a fémtekercset és kiküszöböli a hullámosodási feszültséget, biztosítva a zökkenőmentes átmenetet a formázási területre.

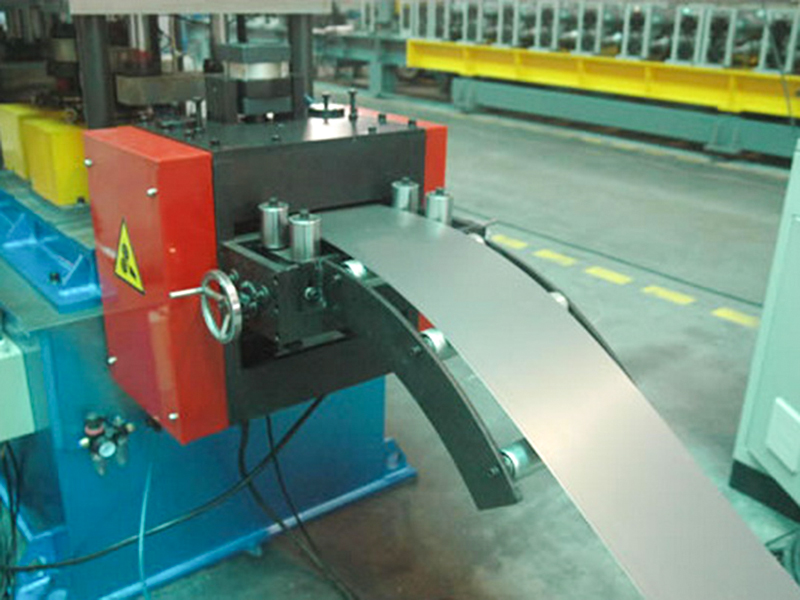

Vezetőadagoló: Pontosan bevezeti a csíkot az első tekercskészletbe, hogy megakadályozza az eltérést.

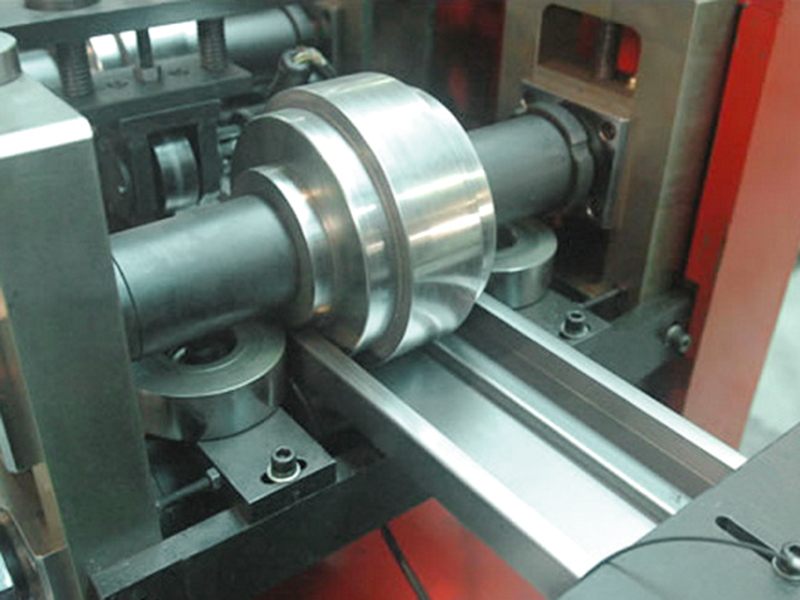

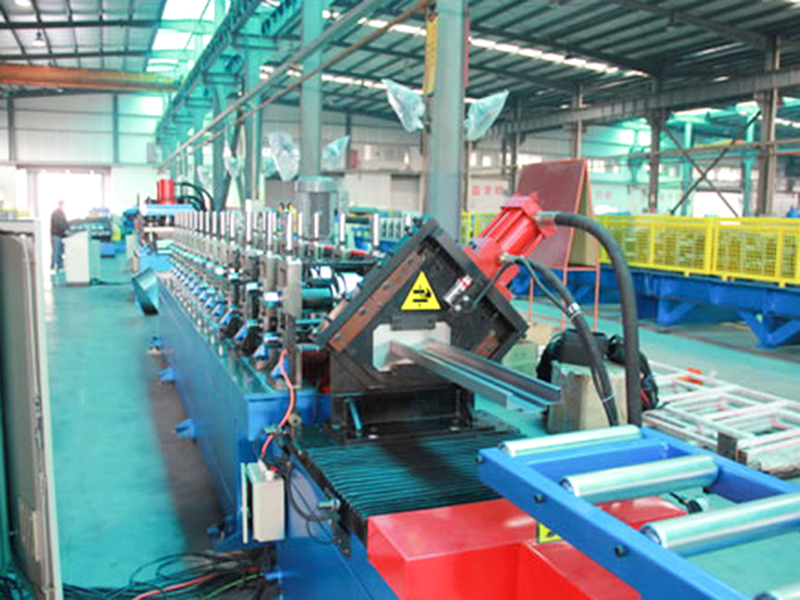

Fő alakító egység (alapkomponens): Több tekercskészlet van elrendezve egymás után, hogy a lapos lapot fokozatosan az ajtókeret keresztmetszetébe hengereljék.

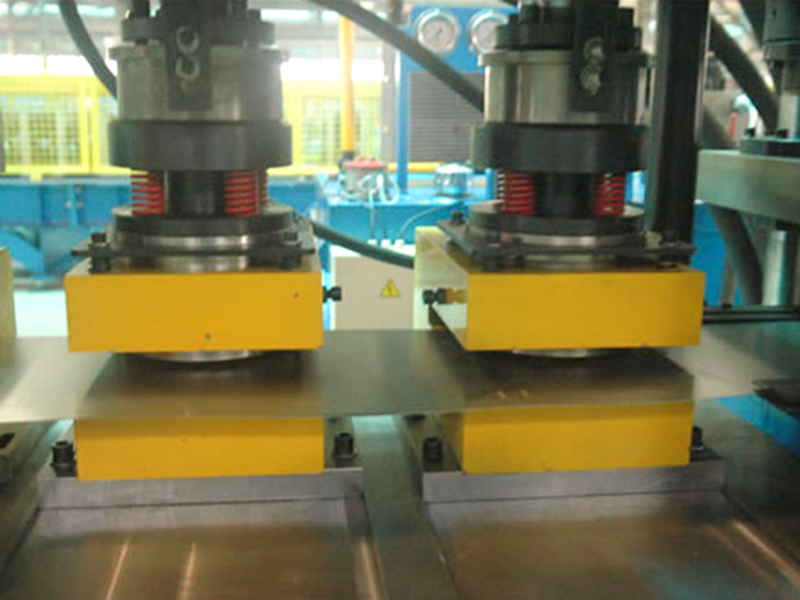

Beépített lyukasztó egység (opcionális): Az alakítási folyamat során egyszerre lyukasztja ki a kulcslyukakat, a csuklópánt-furatokat vagy a vízelvezető lyukakat, csökkentve a további lépéseket.

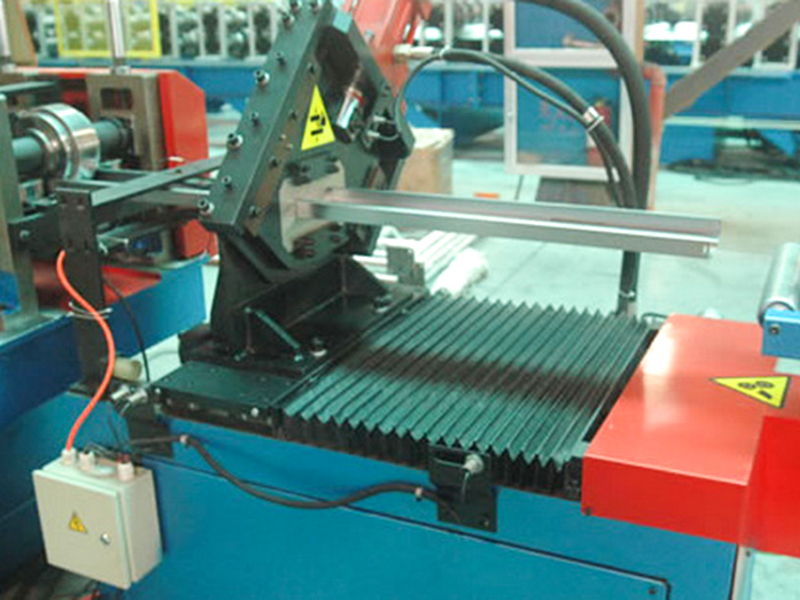

Szervovágó rendszer: Nagy pontosságú nyomkövető vágás (repülő fűrész/hidraulikus nyíró), ami sima, sorjamentes vágást eredményez ≤±0,5 mm hosszhibával.
Automatikus targonca: A kész ajtókereteket egymásra rakja vagy továbbítja, támogatja a számlálást és a csomagolást.
PLC vezérlőrendszer érintőképernyős működés: Állítsa be a paramétereket (hossz/sebesség/mennyiség), valós időben figyeli az üzemállapotot és végezze el a hibadiagnosztikát.
Ipari alkalmazási érték:
Hagyományos eljárások cseréje: A kézi hajlítás és hegesztés cseréje, a lépések és a költségek több mint 30%-os csökkentése.
A konzisztencia javítása: Az automatizált gyártás kiküszöböli az emberi hibákat, és biztosítja a nagy volumenű ajtókeretek felcserélhetőségét.
A szerkezeti teljesítmény erősítése: A hidegen végzett keményítés növeli a profil szilárdságát, meghosszabbítva az ajtók és ablakok élettartamát.
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.40 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12MoV | Vákuumos keményítés |
| Főtengely | φ75, 45# Acél | Edzés és temperálás |
| Csoportok kialakítása | 15 | |
| Fő motor teljesítmény | 7,5 kW | |
| Vezetési mód | 1,2 hüvelykes duplaláncos meghajtás | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motor teljesítménye 11 kW |
| Lyukasztó mód | Hidraulikus lyukasztás | |
| Uncoiler | 5 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motor teljesítménye 2,2 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| Gyártósor teljes hossza | 18 méter körül | |
| Berendezés súlya | 5 tonna körül | |
| Nyersanyag vastagság | 0,6-1,2 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | Több mint 25 m/perc | |
