A kábeltálca tekercsformázó gép egy teljesen automatikus tekercsformázó gép, amelyet kifejezetten kábelfektető rendszerek fém tartóelemeinek tömeggyártására terveztek. Több precíziós henger használatával folyamatosan hidegen hajlítja a horganyzott acélból, alumíniumötvözetből vagy rozsdamentes acélból készült tekercseket szabványos kábeltálca-profilokká, mint például létra, tálca és vályú, hogy megfeleljen az áramellátási, kommunikációs és építőipari alkalmazások kábelkezelési igényeinek.
Jiangyin Hailong Machinery Factory van Kábeltálca tekercsformázó gépek Beszállító Kínában. Több mint 1200 ügyfélkapcsolattal rendelkezünk, és számos iparágat szolgálunk ki egyedi profilozó berendezésekkel, valamint szállítunk Kábeltálca tekercsformázó gépek eladó.
Alapfunkciók és műszaki jellemzők:
1) Több keresztmetszet kompatibilis gyártása
Létra típusa: oldalsó kereszttartó szerkezet, kiváló hőelvezetés és erős teherbíró képesség (vastagság 1,0-3,0 mm).

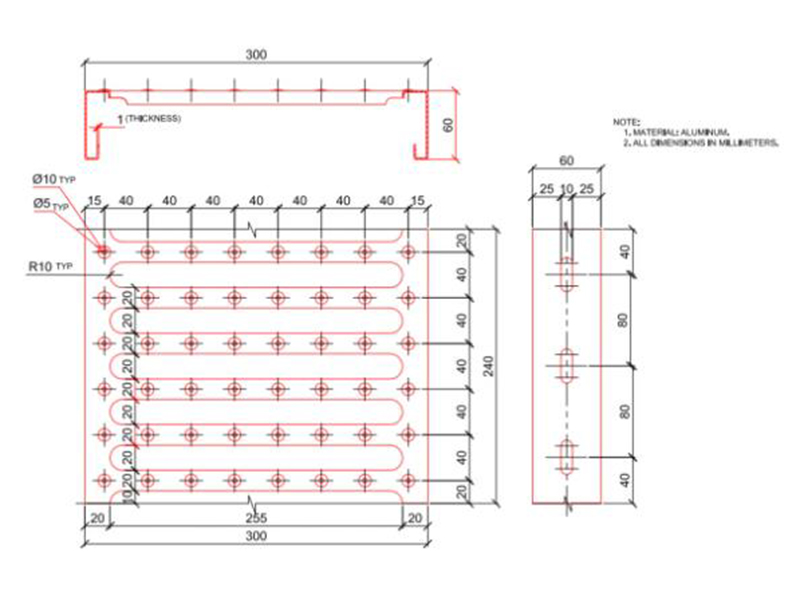

Tálca típusa: perforált acél fenék a porálló és kiegyensúlyozott hőelvezetés érdekében (vastagság 0,8-2,5 mm).
Csatorna típusa: teljesen zárt szerkezet, anti-elektromágneses interferencia (vastagság 1,2-2,0 mm).
2) Nagy szilárdságú, könnyű kialakítás
Megerősített bordák/hullámos préselés: 30%-kal növeli az oldallapok hajlítószilárdságát (a vastagság növelése nélkül).
Anyagfelhasználási arány ≥ 98%, 15% megtakarítás a hagyományos hegesztési eljárásokhoz képest.
3) Korróziógátló és sérülésmentes kialakítás
Tükörpolírozott görgők (Ra ≤ 0,3μm) nanobevonat védik a horganyzott réteg (≥ 80μm) integritását.
Az inkrementális hajlítási technológia megakadályozza a bevonat repedését (sópermet teszt ≥ 1000 óra).
A rendszer alapelemei:

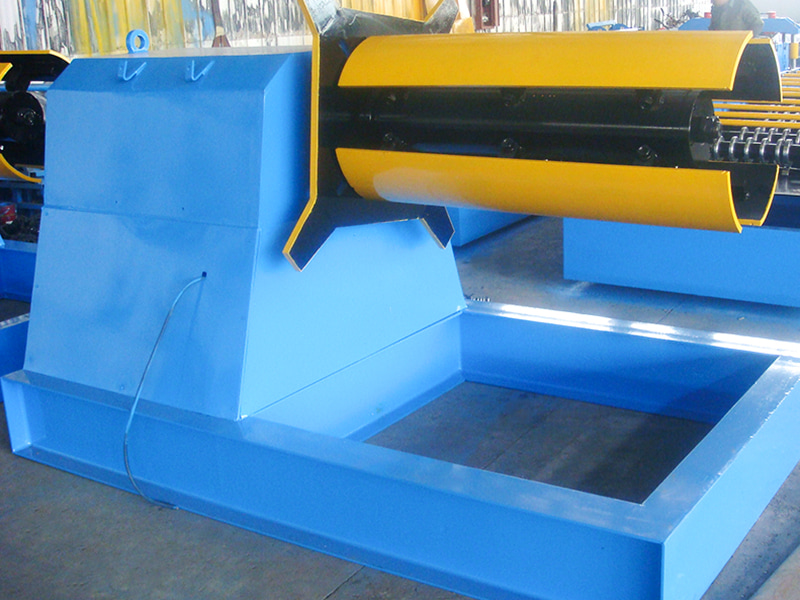

Intelligens letekercselő: Hidraulikus expanziós tengely EPC korrekció, 0,5-3,0 mm vastag tekercsekhez alkalmas.

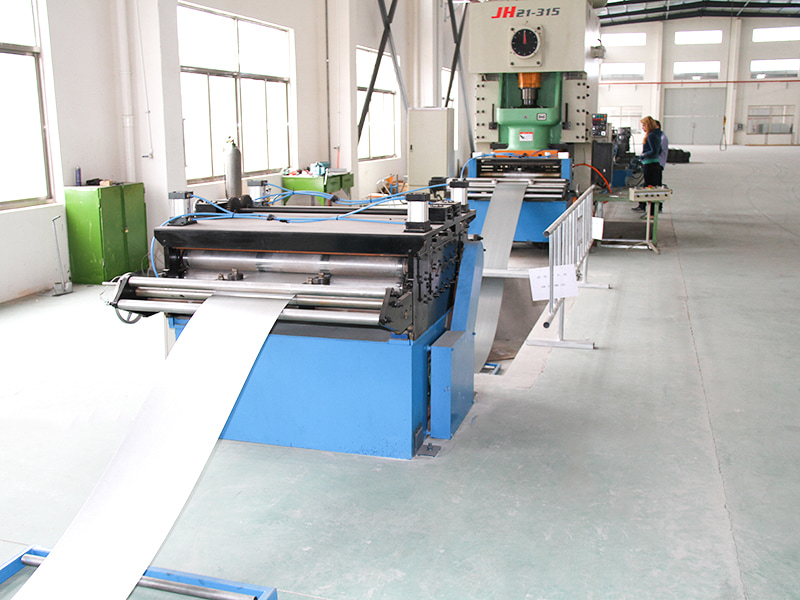

Nagy merevségű kiegyenlítő: 11 görgő egyenesíti ki az anyag belső feszültségét, és ≤ 0,8 mm/m egyenességet ér el.

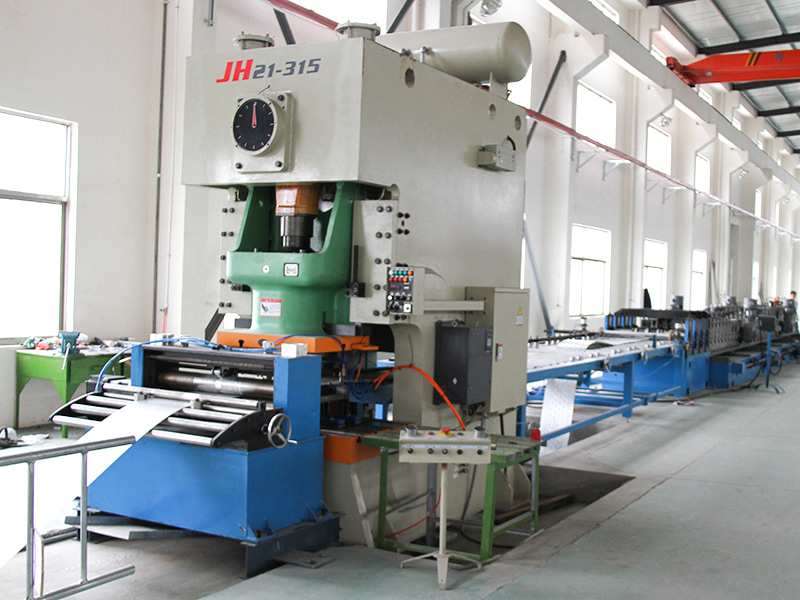

Online lyukasztó egység (magmodul): Szervócsípés/stancolási lyukasztás hőelvezető lyukak/földelési lyukak létrehozásához (lyukátmérő 5-20 mm, pontosság ±0,2 mm).
Hullámerősítő rendszer: Hidraulikusan vagy mechanikusan hosszirányú hullámokat (2-5mm mélység) présel az oldallapokba a teherbírás javítása érdekében.

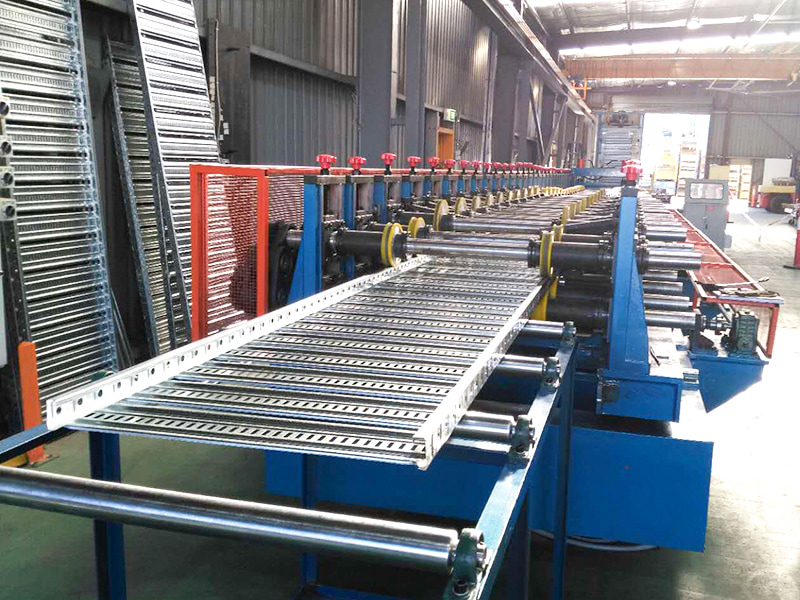

Többhengeres alakítógép: 14-22 keményfém hengerkészlet (SKD11), az alaplemez, az oldallemezek és a reteszelő élek szakaszonkénti hajlítása.
Hosszra vágó rendszer: Hidraulikus ollók/repülő fűrészek (vastag lemezekhez), testreszabható hosszúságok (2m/4m/6m), ±0,5mm pontossággal.
Automata palettázó: Pneumatikus bilincsek réteges egymásra rakáshoz, karcálló felületkezeléssel.
Intelligens vezérlőrendszer: Integrált CAD rajzelemzés, hídtípusok/méretek egyérintéses váltása, valamint a tekercs hőmérsékletének és rezgésének valós idejű monitorozása.
Ipari alkalmazási érték:
Fokozott projekthatékonyság: Egyetlen gép 5-8 kilométer hidat tud készíteni naponta, 50%-kal lerövidítve a projektciklusokat (a hagyományos gyártáshoz képest).
Biztonsági fejlesztés: A szabványos reteszelő szerkezet kiküszöböli az építkezésen a vágási és hegesztési szikrák okozta tűzveszélyt.
Megduplázódott élettartam: A hidegen hajlított egyrészes alakítás megszünteti a gyenge pontokat, ami 25 éves élettartamot eredményez (szemben a hegesztett hidak körülbelül 10 évével).
| Műszaki paraméterek | ||
| Tétel | Paraméter | Megjegyzés |
| Gépbázis | National Standard No.45 I-Beam Steel | Általános hegesztési szerkezet |
| Görgős anyag | Cr12MoV acél | Vákuumos keményítés |
| Főtengely | φ80, 40 Kr | Edzés és temperálás |
| Csoportok kialakítása | 24 | |
| Fő motor teljesítmény | 44KW, K sorozat | |
| Főhajtás Sebességváltó | Lánc és hajtómű | |
| Lezárási mód | Hidraulikus lekapcsolás | A hidraulikus állomás motorteljesítménye 7,5 kW |
| Lyukasztó mód | Lyukasztógép | |
| Uncoiler | 10 tonnás rakomány, rakodóállvánnyal | A hidraulikus állomás motorteljesítménye 5,5 kW |
| Vezérlőrendszer | Siemens/Schneider PLC | |
| Hidraulikus rendszer | BeiJin Huade márka | |
| A gyártósor teljes hossza | 40 méter körül | |
| Berendezés súlya | 25 tonna körül | |
| Nyersanyag vastagság | 0,5-2,5 mm | Q235 horganyzott tekercs |
| Gyártási sebesség | kb. 10 m/perc | |
